Гидроцилиндр рукояти — HITACHI UH081

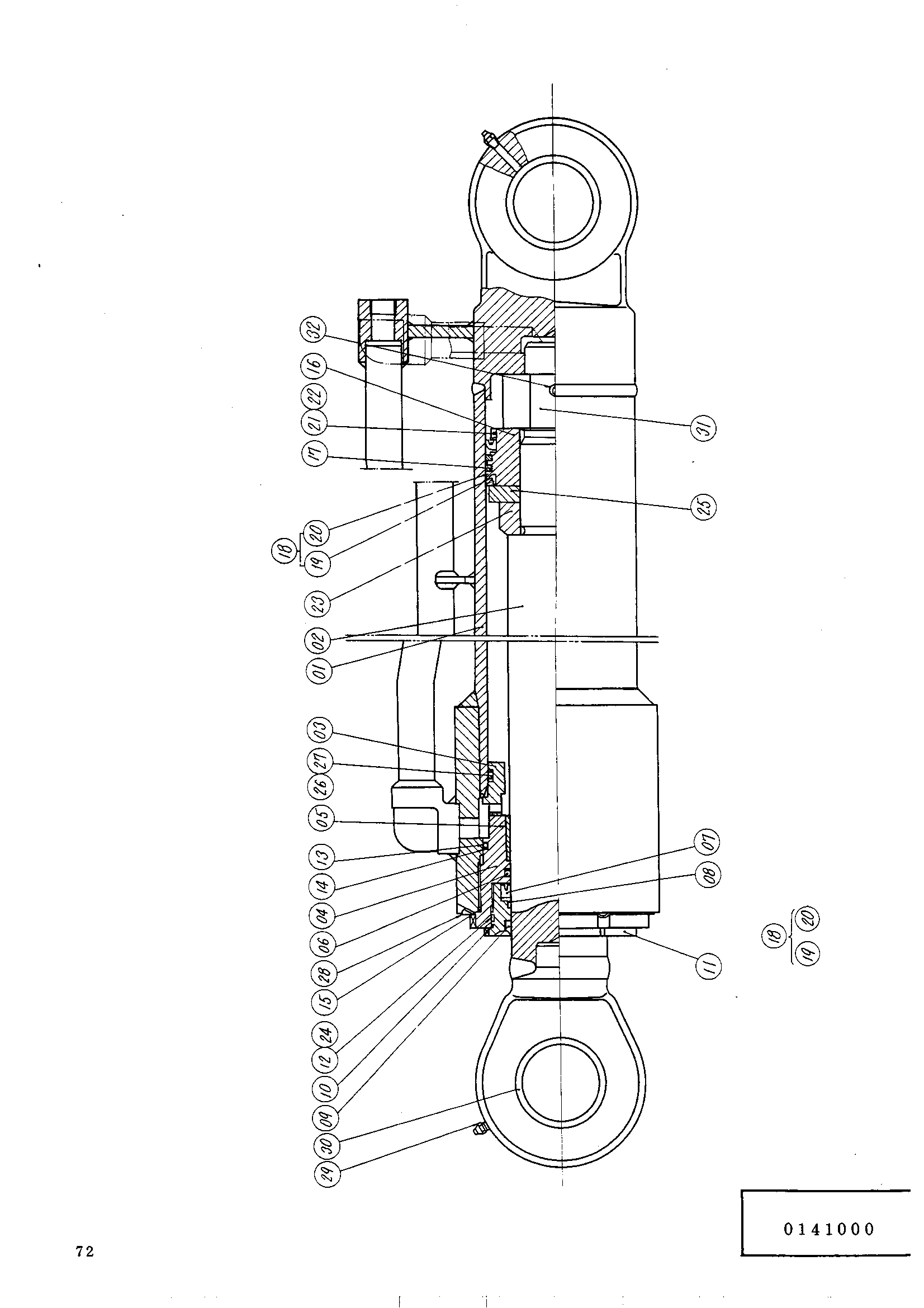

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3014291 | Гидроцилиндр рукояти | 1 | |
| 01 | 0141001 | Труба гидроцилиндра | 1 |
| 02 | 0141002 | Шток поршня | 1 |
| 03 | 0141003 | Проставка | 1 |
| 04 | 0141004 | Головка гидроцилиндра | 1 |
| 05 | 0141005 | Втулка | 1 |
| 06 | 4101717 | Кольцо | 1 |
| 07 | 4094890 | U-образная манжета | 1 |
| 08 | 4101719 | Опорное кольцо | 1 |
| 09 | 4094892 | Грязесъёмное кольцо | 1 |
| 10 | 0127217 | Уплотнительное кольцо | 1 |
| 11 | 0141006 | Держатель | 1 |
| 12 | 4101722 | Уплотнительное кольцо | 1 |
| 13 | 4510855 | Уплотнительное кольцо | 1 |
| 14 | 4103694 | Опорное кольцо | 1 |
| 15 | 4049568 | Уплотнительное кольцо | 1 |
| 16 | 0141007 | Поршень | 1 |
| 17 | 4000032 | Поршневое кольцо | 2 |
| 18 | 4085439 | U-образная манжета | 2 |
| 19 | 0141008 | U-образная манжета | 1 |
| 20 | 0141009 | Хеел | 1 |
| 21 | 4000035 | Держатель | 1 |
| 22 | 4510850 | Ограничитель | 1 |
| 23 | 0141010 | Кольцо амортизатор | 1 |
| 24 | 4101724 | Опорное кольцо | 1 |
| 25 | 0141011 | Держатель | 1 |
| 26 | 4508164 | Уплотнительное кольцо | 1 |
| 27 | 4035030 | Опорное кольцо | 2 |
| 28 | 4000038 | Стопорная шайба | 1 |
| 29 | J75481 | Штуцер | 2 |
| 30 | 0140808 | Втулка | 2 |
| 31 | 0141012 | Гайка | 1 |
| 32 | 0141013 | Установочный винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
