Гидроцилиндр стрелы (левый) — HITACHI UH081

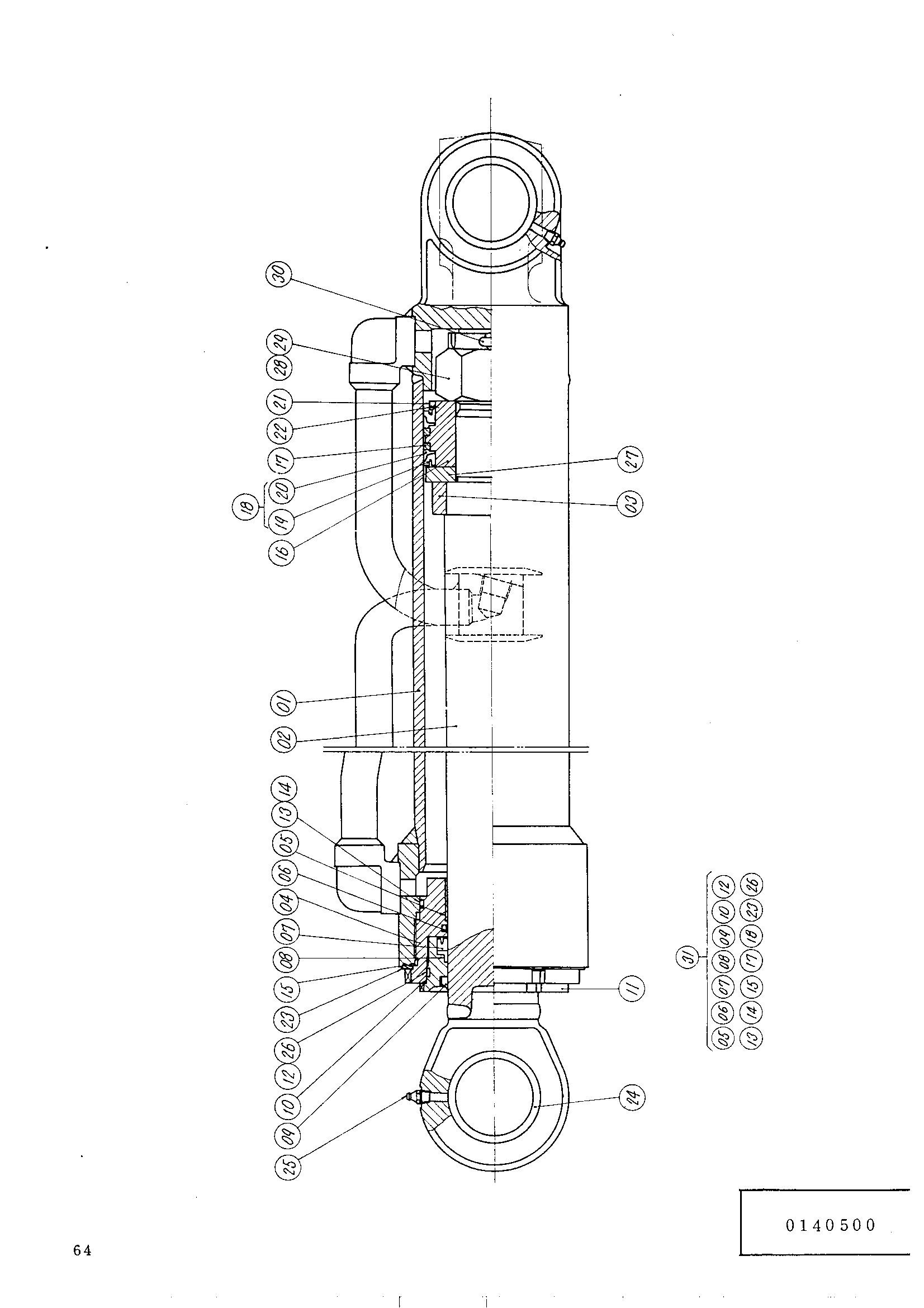

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3014816 | Гидроцилиндр стрелы | 1 | |
| 01 | 0140501 | Труба гидроцилиндра | 1 |
| 02 | 0140802 | Шток поршня | 1 |
| 03 | 0140803 | Проставка | 1 |
| 04 | 0140804 | Головка гидроцилиндра | 1 |
| 05 | 992614 | Втулка | 1 |
| 06 | 0128603 | Кольцо | 1 |
| 07 | 0128606 | U-образная манжета | 1 |
| 08 | 4103689 | Опорное кольцо | 1 |
| 09 | 0128607 | Грязесъёмное кольцо | 1 |
| 10 | 4103691 | Уплотнительное кольцо | 1 |
| 11 | 0140805 | Держатель | 1 |
| 12 | 4103692 | Уплотнительное кольцо | 1 |
| 13 | 4510855 | Уплотнительное кольцо | 1 |
| 14 | 4103694 | Опорное кольцо | 1 |
| 15 | 4049568 | Уплотнительное кольцо | 1 |
| 16 | 4090383 | Поршень | 1 |
| 17 | 4504586 | Поршневое кольцо | 2 |
| 18 | 4092193 | U-образная манжета | 2 |
| 19 | 0140806 | U-образная манжета | 1 |
| 20 | 0140807 | Хеел | 1 |
| 21 | 996170 | Держатель | 1 |
| 22 | 4510850 | Ограничитель | 1 |
| 23 | 4000038 | Стопорная шайба | 1 |
| 24 | 0140808 | Втулка | 2 |
| 25 | J75481 | Штуцер | 2 |
| 26 | 4103695 | Опорное кольцо | 1 |
| 27 | 0140809 | Держатель | 1 |
| 28 | 4514478 | Регулировочная шайба | 1 |
| 29 | 4511919 | Корончатая гайка | 1 |
| 30 | 4511918 | Шплинт | 1 |
| 31 | 4103693 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
