Рычаг управления (2-рычаг тип) — HITACHI UH081

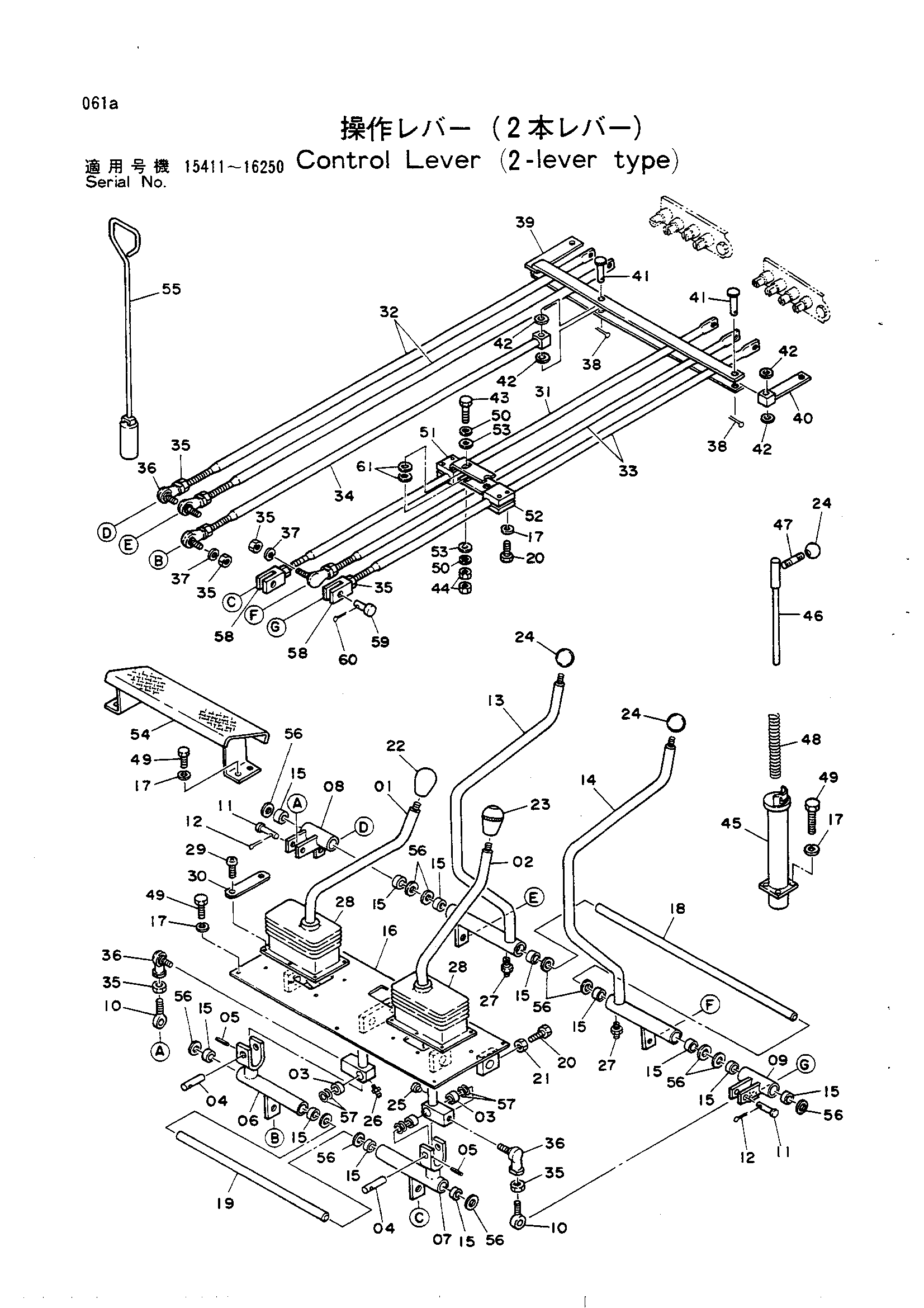

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7009241	Рычаг	1
02	7009242	Рычаг	1
03	4063694	Игольчатый подшипник	4
04	4096342	Палец	2
05	446750	Пружинный штифт	2
06	8018820	Рычаг	1
07	8022365	Рычаг	1
08	8018822	Рычаг	1
09	8022366	Рычаг	1
10	4063693	Шарнир	2
11	429080	Палец	2
12	A763020	Шплинт	2
13	7009239	Рычаг	1
14	7010843	Рычаг	1
15	4063692	Игольчатый подшипник	12
16	7009700	Кронштейн	1
17	A590910	Пружинная шайба	18
18	4068292	Палец	1
19	4064007	Палец	1
20	M111032	Болт	10
21	M501008	Гайка	6
22	4075191	Рукоятка	1
23	4087458	Крип	1
24	499845	Рукоятка	3
25	487081	Резиновая втулка	1
26	J75581	Штуцер	3
27	J75481	Штуцер	5
28	3012822	Защитный чехол	2
29	M430613	Винт	12
30	4066691	Стопорная шайба	4
31	4097174	Шток	1
32	4094098	Шток	2
33	4094099	Шток	2
34	9712468	Шток	1
35	M501210	Гайка	12
36	4056020	Шарнир	6
37	A590912	Пружинная шайба	4
38	A764022	Шплинт	2
39	8016758	Тяга	1
40	9710171	Тяга	1
41	4071791	Палец	2
42	A590116	Шайба	4
43	M200840	Болт	1
44	M500807	Гайка	2
45	8018818	Стойка	1
46	4109030	Шток	1
47	M411080	Болт	1
48	453531	Пружина	1
49	M111020	Болт	14
50	A590108	Шайба	2
51	8017343	Рычаг	1
52	8021013	Рычаг	1
53	A590112	Шайба	2
54	9712467	Подставка для ног	1
55	9707321	Блокировка поворот	1
56	4081592	Регулировочная шайба	15
57	4081593	Регулировочная шайба	8
58	M981248	Концевой вилка	2
59	A741232	Палец	2
60	A764022	Шплинт	2
61	A590110	Шайба	2
61	A590110	Шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
