Ходовой трансмиссия (стандарт гусеница) — HITACHI UH081

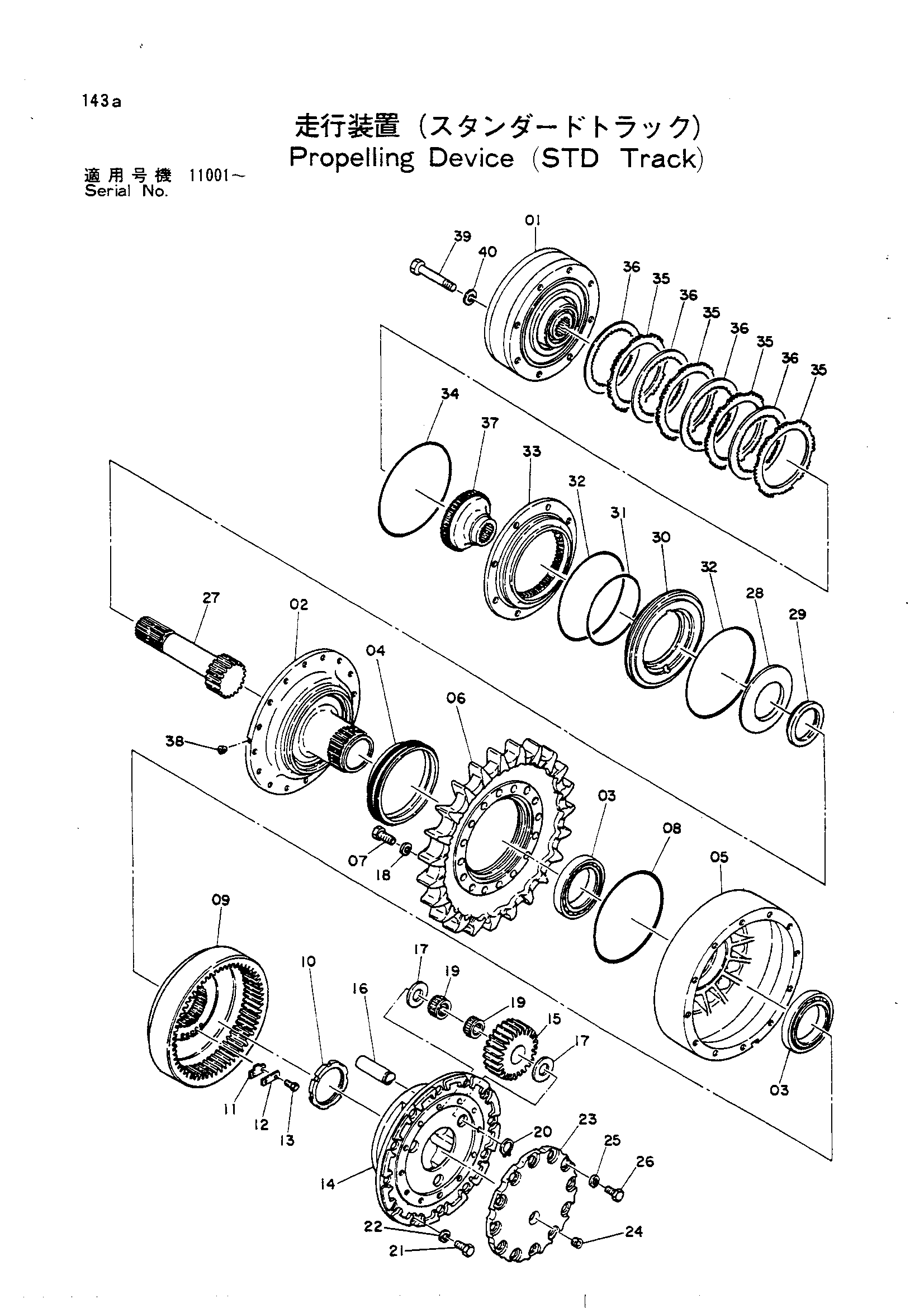

Заводская схема «Ходовой трансмиссия (стандарт гусеница)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9027387 | Ходовой устройство (правый) в сборе | 1 | |
| 9027388 | Ходовой устройство (левый) в сборе | 1 | |
| 01 | 9023221 | Гидромотор масляный | 1 |
| 02 | 1003006 | Корпус | 1 |
| 03 | 4050914 | Подшипник | 2 |
| 04 | 4514259 | Комплект уплотнений | 1 |
| 05 | 1003422 | Барабан | 1 |
| 06 | 1001458 замена: 1004995 | Звёздочка | 1 |
| 06 | 1001458 | Звёздочка | 1 |
| 06 | 1004995 замена: 1006111 | Звёздочка | 1 |
| 06 | 1004995 | Звёздочка | 1 |
| 06 | 1004995 | Звёздочка | 1 |
| 06 | 1006111 | Звёздочка | 1 |
| 07 | M222056 | Болт | 16 |
| 08 | 4036314 | Уплотнительное кольцо | 1 |
| 09 | 2006373 | Коронная шестерня | 1 |
| 10 | 3012944 | Гайка | 1 |
| 11 | 4081027 | Пластина | 1 |
| 12 | 4081026 | Стопорная пластина | 1 |
| 13 | M111225 | Болт | 2 |
| 14 | 1003423 замена: 2011859 | Водило | 1 |
| 14 | 1003423 замена: 1004184 | Водило | 1 |
| 14 | 1004184 | Водило | 1 |
| 15 | 3009310 | Планетарная шестерня | 3 |
| 16 | 4061157 | Палец | 3 |
| 16 | 4061157 | Палец | 3 |
| 16 | 4127330 | Палец | 3 |
| 17 | 4056274 | Упорная пластина | 6 |
| 18 | A590920 | Пружинная шайба | 16 |
| 19 | 4061156 | Подшипник неедле | 6 |
| 20 | 4036313 | Стопорное кольцо | 3 |
| 21 | M221645 | Болт | 12 |
| 22 | A590916 | Пружинная шайба | 12 |
| 23 | 2010231 замена: 1004184 | Крышка | 1 |
| 23 | 2010231 замена: 2011859 | Крышка | 1 |
| 23 | 2011859 замена: 4127300 | Крышка | 1 |
| 23 | 2011859 замена: 2015309 | Крышка | 1 |
| 23 | 2015309 | Крышка | 1 |
| 24 | 94-2015 | Пробка | 1 |
| 25 | 4065034 | Уплотнительная шайба | 12 |
| 26 | M211228 | Болт | 12 |
| 27 | 2010233 | Вал проопел | 1 |
| 28 | 2005527 | Диск пружина | 1 |
| 29 | 4055555 | Проставка | 1 |
| 30 | 3004784 | Поршень | 1 |
| 31 | 3014552 | Д-ринг | 1 |
| 32 | 4509574 | Уплотнительное кольцо | 2 |
| 33 | 2004870 | Картридж | 1 |
| 34 | 4050757 | Уплотнительное кольцо | 1 |
| 35 | 3501288 | Пластина | 4 |
| 36 | 3502034 | Пластина фрикционный | 4 |
| 37 | 2003319 | HUB | 1 |
| 38 | 4504507 | Пробка | 1 |
| 39 | 4510577 | Болт | 6 |
| 40 | 4018545 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
