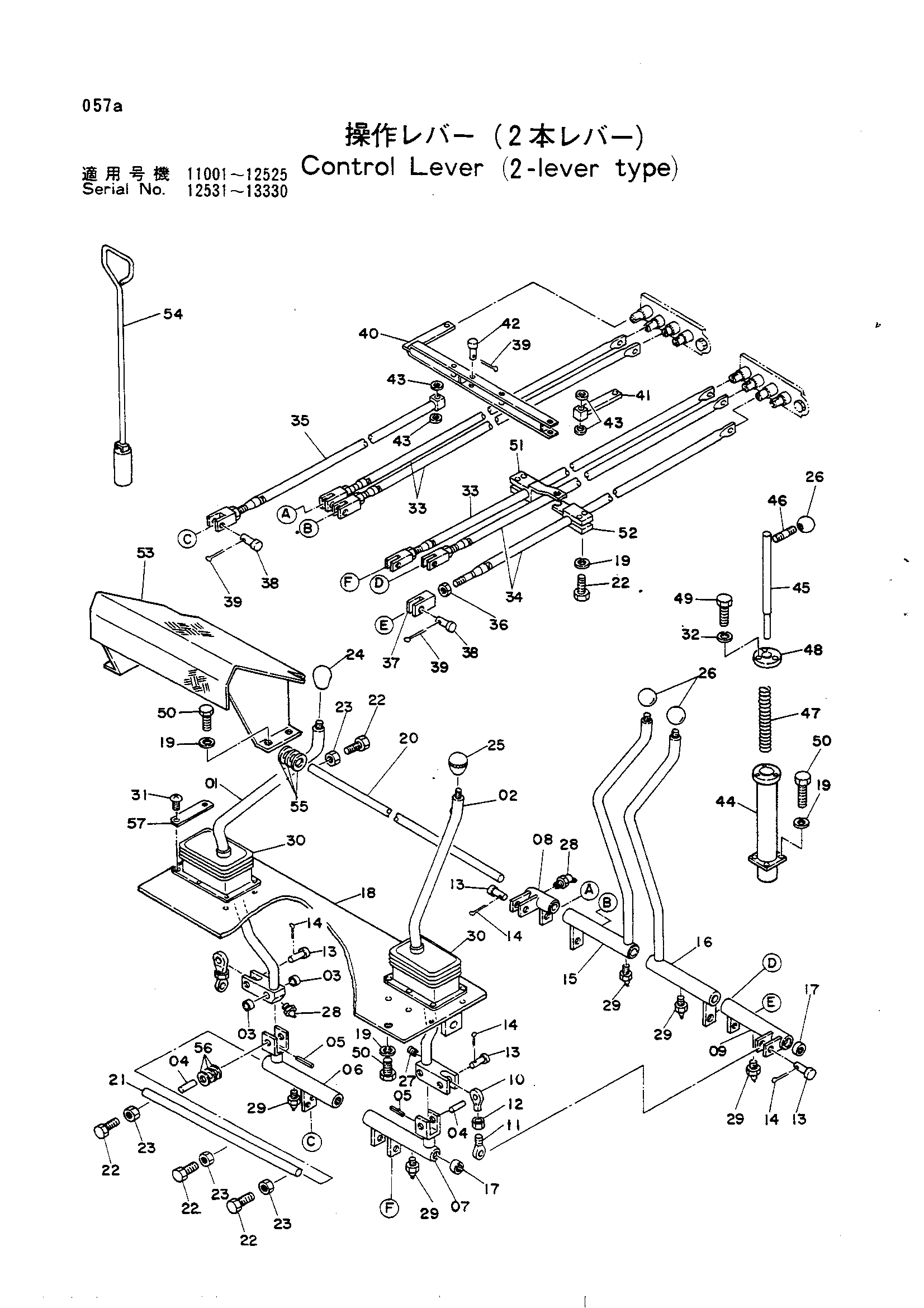

Рычаг управления (2-рычаг тип) — HITACHI UH081

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7007713	Рычаг	1
02	7007714	Рычаг	1
03	4063694	Игольчатый подшипник	4
04	4096342	Палец	2
05	446750	Пружинный штифт	2
06	8015329	Рычаг	1
07	8012909	Рычаг	1
08	8012907	Рычаг	1
09	8012908	Рычаг	1
10	4505510	Шарнир	2
11	4064578	Шарнир	2
12	M581210	Гайка	2
13	429080	Палец	4
14	A763020	Шплинт	4
15	7006652	Рычаг	1
16	7006653	Рычаг	1
17	4063692	Игольчатый подшипник	12
18	7007690	Кронштейн	1
19	A590910	Пружинная шайба	20
20	4068292	Палец	1
21	4068293	Палец	1
22	M111032	Болт	10
23	M501008	Гайка	6
24	4075191	Рукоятка	1
25	4087458	Крип	1
26	499845	Рукоятка	3
27	487081	Резиновая втулка	1
28	J75581	Штуцер	3
29	J75481	Штуцер	5
30	3012822	Защитный чехол	2
31	M430613	Винт	12
32	A590906	Пружинная шайба	3
33	4094098	Шток	3
34	4094099	Шток	2
35	8015331	Шток	1
36	M501210	Гайка	6
37	M981266	Концевой вилка	6
38	A741232	Палец	6
39	A764022	Шплинт	8
40	8015330 замена: 8016758	Тяга	1
40	8016758	Тяга	1
41	9710171	Тяга	1
42	4071791	Палец	2
43	A590116	Шайба	4
44	8013187	Стойка	1
45	9708743	Ограничитель	1
46	M411080	Болт шпилька	1
47	451531	Пружина	1
48	4085299	Крышка	1
49	M200614	Болт	3
50	M111020	Болт	16
51	8015332	Рычаг	1
52	8015333	Рычаг	1
53	8013093	Подставка для ног	1
54	9707321	Блокировка поворот	1
55	4081592	Регулировочная шайба	30
56	4081593	Регулировочная шайба	16
57	4066691	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
