Тормозной клапан (для ходовой гидромотор) — HITACHI UH081

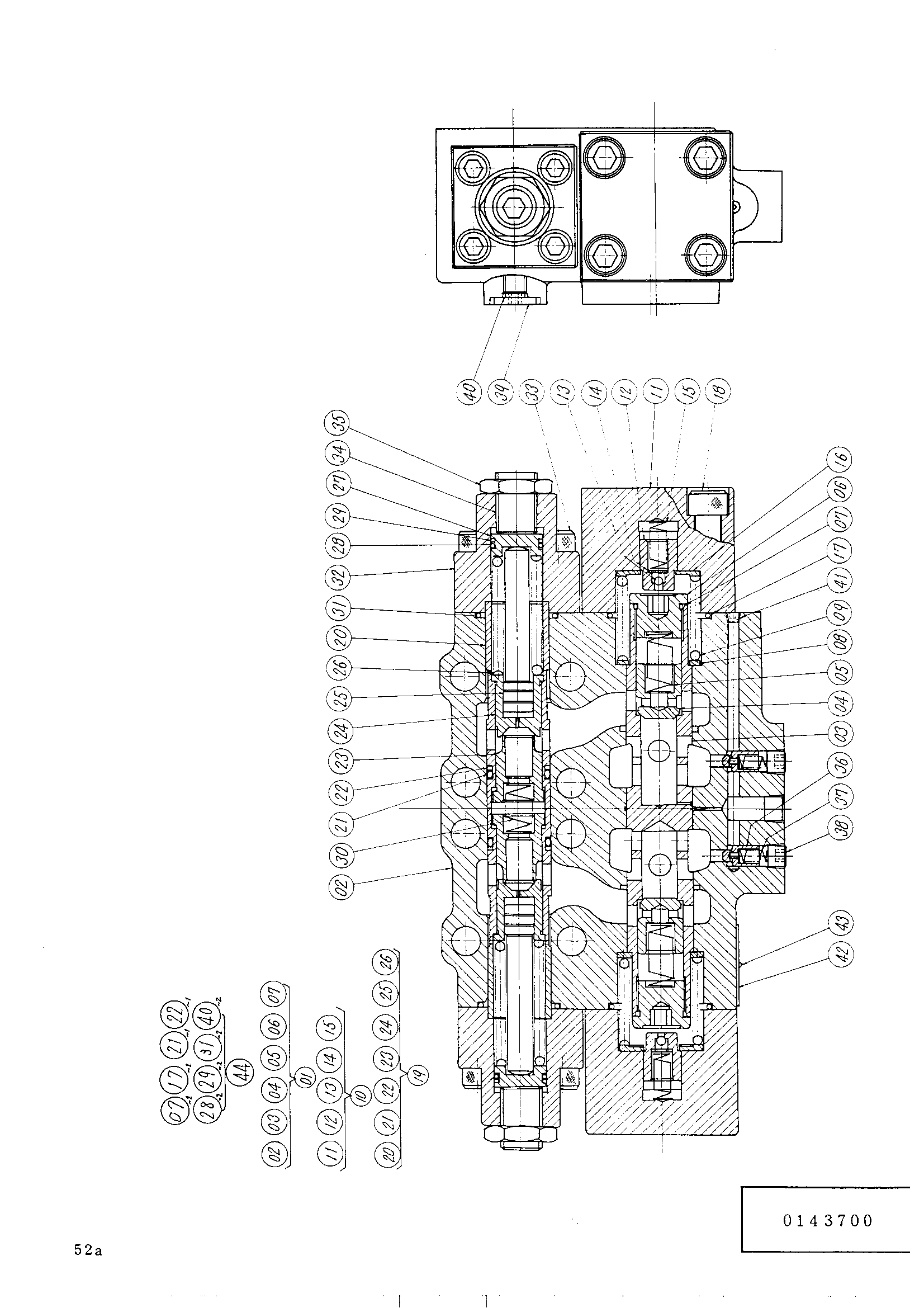

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9026846 | Тормозной клапан | 1 | |
| 01 | 9033193 | Корпус | 1 |
| 04 | 4082799 | Тарельчатый клапан | 2 |
| 05 | 4082901 | Пружина | 2 |
| 06 | 4082852 | Пробка | 2 |
| 07 | 985099 | Уплотнительное кольцо | 2 |
| 08 | 4082798 | Шайба | 2 |
| 09 | 4089697 | Пружина | 2 |
| 10 | 9033194 | Крышка | 2 |
| 13 | 4066744 | Шарик | 1 |
| 14 | 4039965 | Проставка | 1 |
| 15 | 4061580 | Пружина | 1 |
| 16 | 4082855 | Проставка | 2 |
| 17 | A811045 | Уплотнительное кольцо | 2 |
| 18 | M341271 | Болт с внутренним шестигранником | 8 |
| 19 | 9033195 | Предохранительный клапан | 2 |
| 20 | 4062932 | Втулка | 1 |
| 21 | A811025 | Уплотнительное кольцо | 1 |
| 22 | 4062005 | Линг бакк-уп | 1 |
| 23 | 4070399 | Сиденье | 1 |
| 26 | 4067687 | Пружина | 1 |
| 27 | 4086720 | Пробка | 2 |
| 28 | 985099 | Уплотнительное кольцо | 2 |
| 29 | 4040365 | Опорное кольцо | 2 |
| 30 | 4071069 | Пружина | 1 |
| 31 | A811035 | Уплотнительное кольцо | 2 |
| 32 | 4086722 | Крышка | 2 |
| 33 | M341045 | Болт с внутренним шестигранником | 8 |
| 34 | 4086721 | Винт регулировочный | 2 |
| 35 | 4086723 | Гайка | 2 |
| 36 | 4074069 | Тарельчатый клапан | 2 |
| 37 | 4074956 | Пружина | 2 |
| 38 | 94-2011 | Пробка | 2 |
| 39 | 4055350 | Пробка | 2 |
| 40 | 957366 | Уплотнительное кольцо | 2 |
| 41 | 4050968 | Пробка | 1 |
| 42 | 3006874 | Информационная табличка | 1 |
| 43 | M491832 | Приводной винт | 2 |
| 44 | 4125738 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
