Ходовой трубопроводы (LC гусеница) — HITACHI UH081

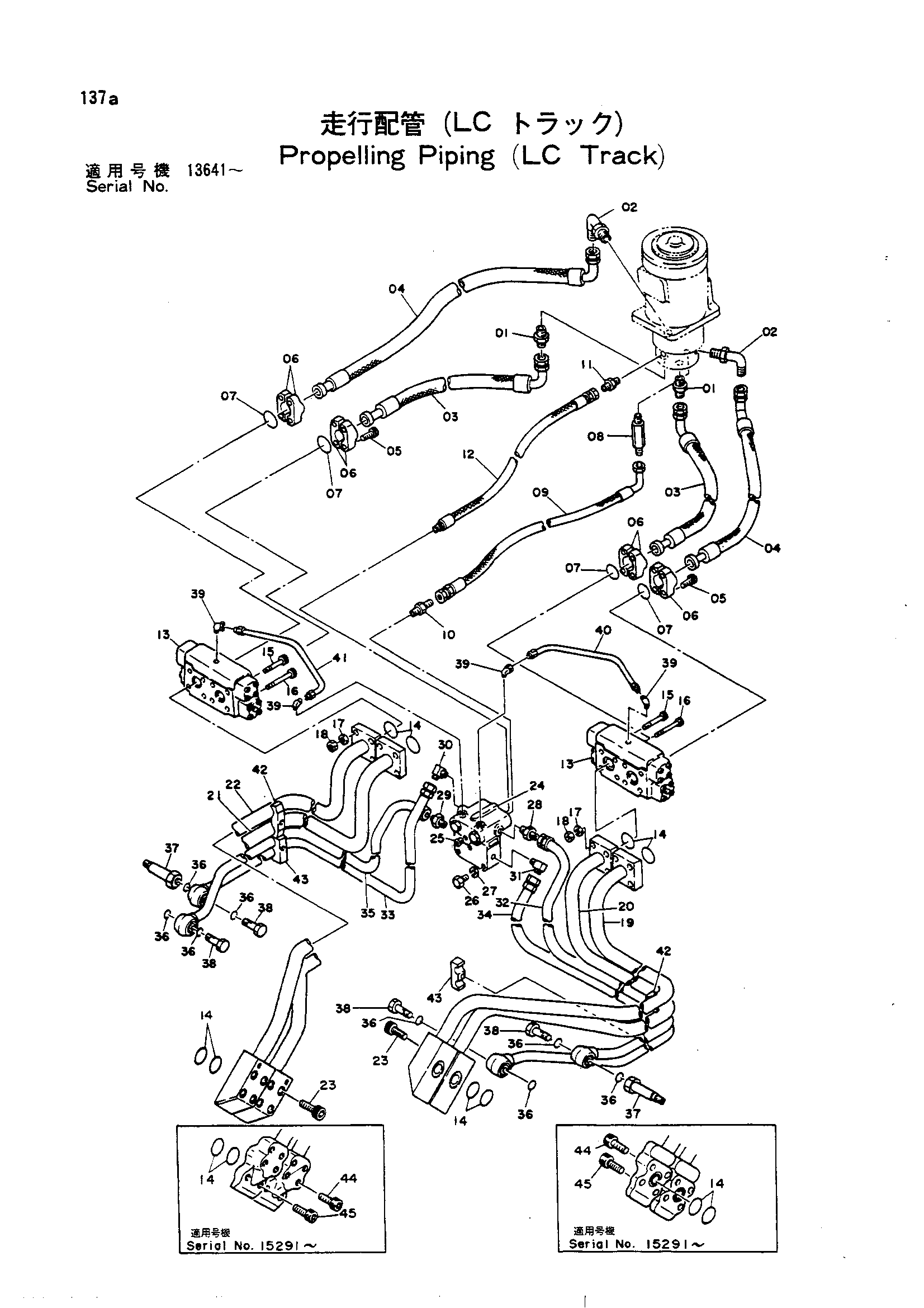

Заводская схема «Ходовой трубопроводы (LC гусеница)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1304 | Адаптер | 2 |
| 02 | 4065118 | Угловой штуцер | 2 |
| 03 | 4108739 | Шланг | 2 |
| 04 | 4108740 | Шланг | 2 |
| 05 | M341032 | Болт с внутренним шестигранником | 16 |
| 06 | 986910 | Разъёмный фланец | 8 |
| 07 | 971489 | Уплотнительное кольцо | 4 |
| 08 | 4108840 | Адаптер | 1 |
| 09 | 4108738 | Шланг | 1 |
| 10 | 94-1303 | Адаптер | 1 |
| 11 | 94-1302 | Адаптер | 1 |
| 12 | 4062752 | Шланг | 1 |
| 13 | 9026846 | Тормозной клапан | 2 |
| 14 | A811035 | Уплотнительное кольцо | 8 |
| 15 | M351201 | Болт с внутренним шестигранником | 8 |
| 16 | M351202 | Болт с внутренним шестигранником | 8 |
| 17 | A590912 | Пружинная шайба | 16 |
| 18 | M501210 | Гайка | 16 |
| 19 | 7008199 замена: M341432 | Трубка | 1 |
| 19 | 7008199 замена: M341450 | Трубка | 1 |
| 19 | 7008199 замена: 7011175 | Трубка | 1 |
| 19 | 7011175 | Трубка | 1 |
| 20 | 7008200 замена: M341432 | Трубка | 1 |
| 20 | 7008200 замена: M341450 | Трубка | 1 |
| 20 | 7008200 замена: 7011176 | Трубка | 1 |
| 20 | 7011176 | Трубка | 1 |
| 21 | 7008201 замена: M341432 | Трубка | 1 |
| 21 | 7008201 замена: M341450 | Трубка | 1 |
| 21 | 7008201 замена: 7011177 | Трубка | 1 |
| 21 | 7011177 | Трубка | 1 |
| 22 | 7008202 замена: M341432 | Трубка | 1 |
| 22 | 7008202 замена: M341450 | Трубка | 1 |
| 22 | 7008202 замена: 7011178 | Трубка | 1 |
| 22 | 7011178 | Трубка | 1 |
| 23 | M341450 | Болт с внутренним шестигранником | 16 |
| 24 | 4054577 | Клапан тормоз (B) | 1 |
| 25 | 94-2012 | Пробка | 1 |
| 26 | M211032 | Болт | 3 |
| 27 | A590910 | Пружинная шайба | 3 |
| 28 | 94-1302 | Адаптер | 1 |
| 29 | 94-1303 | Адаптер | 1 |
| 30 | 94-1402 | Угловой штуцер | 1 |
| 31 | 94-1403 | Угловой штуцер | 1 |
| 32 | 7008203 замена: 4109416 | Трубка | 1 |
| 32 | 7008203 замена: 7011179 | Трубка | 1 |
| 32 | 7011179 | Трубка | 1 |
| 33 | 7008204 замена: 4109416 | Трубка | 1 |
| 33 | 7008204 замена: 7011180 | Трубка | 1 |
| 33 | 7011180 | Трубка | 1 |
| 34 | 7008205 замена: 4109416 | Трубка | 1 |
| 34 | 7008205 замена: 7011181 | Трубка | 1 |
| 34 | 7011181 | Трубка | 1 |
| 35 | 7008206 замена: 4109416 | Трубка | 1 |
| 35 | 7008206 замена: 7011182 | Трубка | 1 |
| 35 | 7011182 | Трубка | 1 |
| 36 | 4506418 | Уплотнительное кольцо | 8 |
| 37 | 4032837 | Адаптер | 2 |
| 38 | 4055998 | Болт | 4 |
| 38 | 4109416 | Болт | 4 |
| 39 | 4016788 | Штуцер трубки | 4 |
| 40 | 4093758 | Трубка | 1 |
| 41 | 4093757 | Трубка | 1 |
| 42 | 4053597 | Хомут трубки | 2 |
| 43 | 4095402 | Хомут трубки | 2 |
| 44 | M341450 | Болт | 8 |
| 45 | M341428 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
