Воздушный трубопроводы — HITACHI UH081

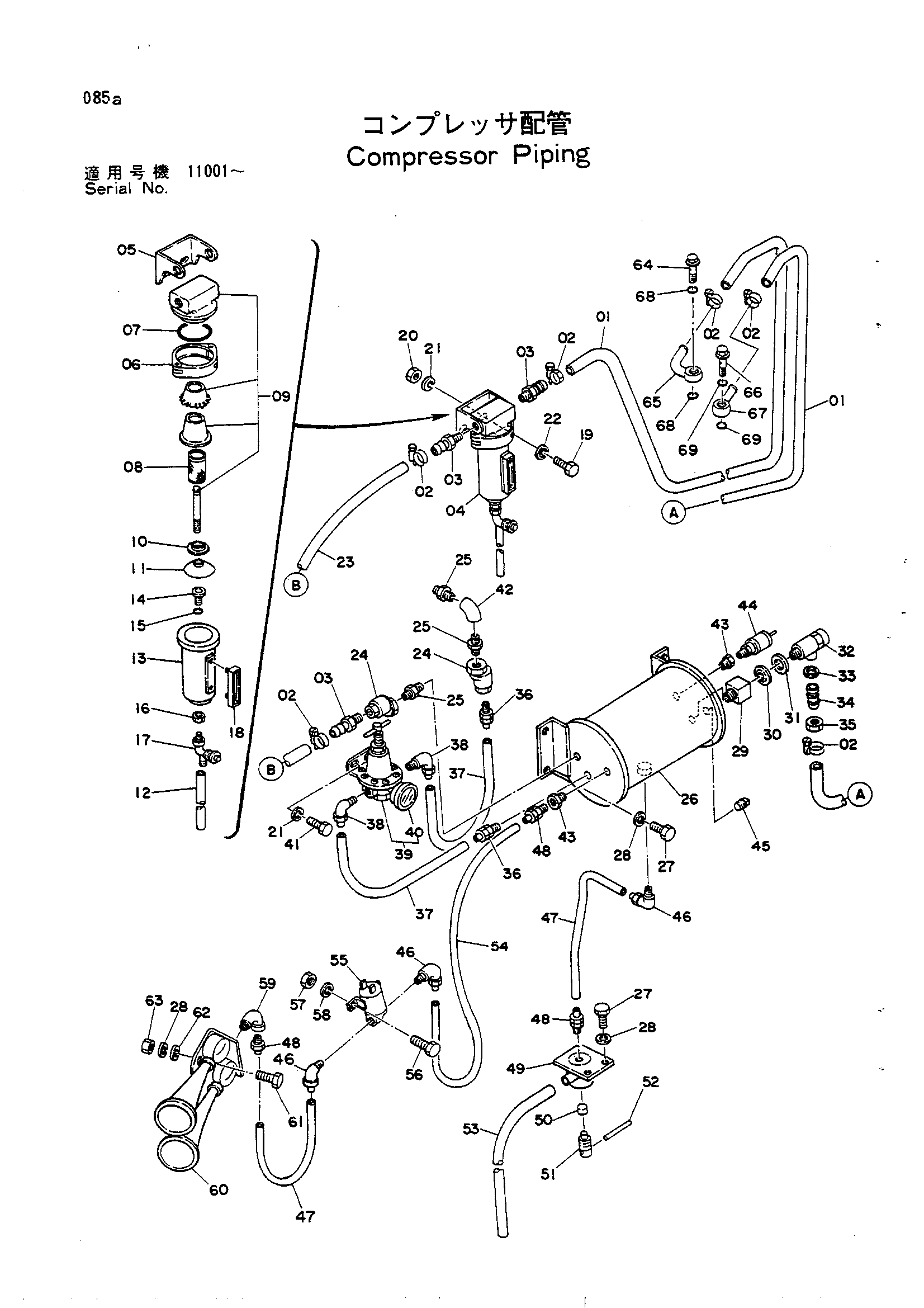

Заводская схема «Воздушный трубопроводы» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4081374 замена: 4107131 | Резиновый шланг | 2 |
| 01 | 4107131 | Резиновый шланг | 2 |
| 02 | 4514700 | Хомут шланга | 6 |
| 03 | 49960 | Втулка | 3 |
| 04 | 4087949 | Фильтр воздушный | 1 |
| 04 | 4125218 | Фильтр воздушный | 1 |
| 05 | 4051759 | Кронштейн | 1 |
| 06 | 4051760 | Хомут | 1 |
| 07 | 927648 | Уплотнительное кольцо | 1 |
| 08 | 4051763 | Фильтрующий элемент | 1 |
| 09 | 4094886 | Корпус | 1 |
| 10 | 4051765 | Дисковый | 1 |
| 11 | 4051764 | Буффле | 1 |
| 12 | 4074076 | Шланг | 1 |
| 13 | 4090132 | Бовл | 1 |
| 14 | 4088535 | Адаптер | 1 |
| 15 | 954495 | Уплотнительное кольцо | 1 |
| 16 | 4088536 | Гайка | 1 |
| 17 | 4088347 | Клапан | 1 |
| 18 | 4088537 | Указатель | 1 |
| 19 | M200622 | Болт | 2 |
| 20 | M500605 | Гайка | 2 |
| 21 | A590906 | Пружинная шайба | 4 |
| 22 | A590106 | Шайба | 2 |
| 23 | 4081376 замена: 4081377 | Резиновый шланг | 1 |
| 23 | 4081377 | Резиновый шланг | 1 |
| 24 | 986953 | Обратный клапан | 2 |
| 25 | J70783 | Адаптер | 3 |
| 26 | 8501883 | Бак воздушный | 1 |
| 27 | M111018 | Болт | 6 |
| 28 | A590910 | Пружинная шайба | 8 |
| 29 | 499820 | Ниппель | 1 |
| 30 | 984219 | Уплотнительная шайба | 1 |
| 31 | 4503857 | Регулировочная шайба | 1 |
| 32 | 4092238 | Регулятор | 1 |
| 33 | 984225 | Манжета | 1 |
| 34 | 487027 | Втулка | 1 |
| 35 | 971303 | Гайка втулка | 1 |
| 36 | 969198 | Штуцер трубка | 2 |
| 37 | 4054718 | Трубка | 2 |
| 38 | 4501785 | Штуцер трубка | 2 |
| 39 | 3022100 | Регулятор воздушный | 1 |
| 39 | 3500765 замена: 3022100 | Регулятор воздушный | 1 |
| 40 | 4037470 | Измеритель | 1 |
| 40 | 4137103 | Указатель | 1 |
| 41 | M200610 | Болт | 2 |
| 42 | J70283 | Угловой штуцер | 1 |
| 43 | J728382 | Переходник | 2 |
| 44 | 986952 | Клапан защитный | 1 |
| 45 | 94-2023 | Пробка | 1 |
| 46 | 992312 | Штуцер трубка | 3 |
| 47 | 4049402 | Трубка | 2 |
| 48 | 992313 | Штуцер трубка | 3 |
| 49 | 9704549 | Кронштейн | 1 |
| 50 | 487045 | Сиденье | 1 |
| 51 | 487046 | Рукоятка | 1 |
| 52 | 986954 | Палец | 1 |
| 53 | 4070011 | Виниловый шланг | 1 |
| 54 | 4511310 | Трубка | 1 |
| 55 | 4508894 | Клапан | 1 |
| 56 | M200818 | Болт | 2 |
| 57 | M500807 | Гайка | 2 |
| 58 | A590908 | Пружинная шайба | 2 |
| 59 | 94-0646 | Угловой штуцер | 1 |
| 60 | 4114260 | Звуковой сигнал | 1 |
| 60 | 4508893 замена: 4114260 | Звуковой сигнал | 1 |
| 61 | M111022 | Болт | 2 |
| 62 | A590110 | Шайба | 2 |
| 63 | M501008 | Гайка | 2 |
| 64 | 4101192 | Болт | 1 |
| 65 | 4101193 | Трубка | 1 |
| 66 | 4101195 | Болт | 1 |
| 67 | 4101194 | Трубка | 1 |
| 68 | A890024 | Манжета | 2 |
| 69 | A890018 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
