Стрела — HITACHI UH081

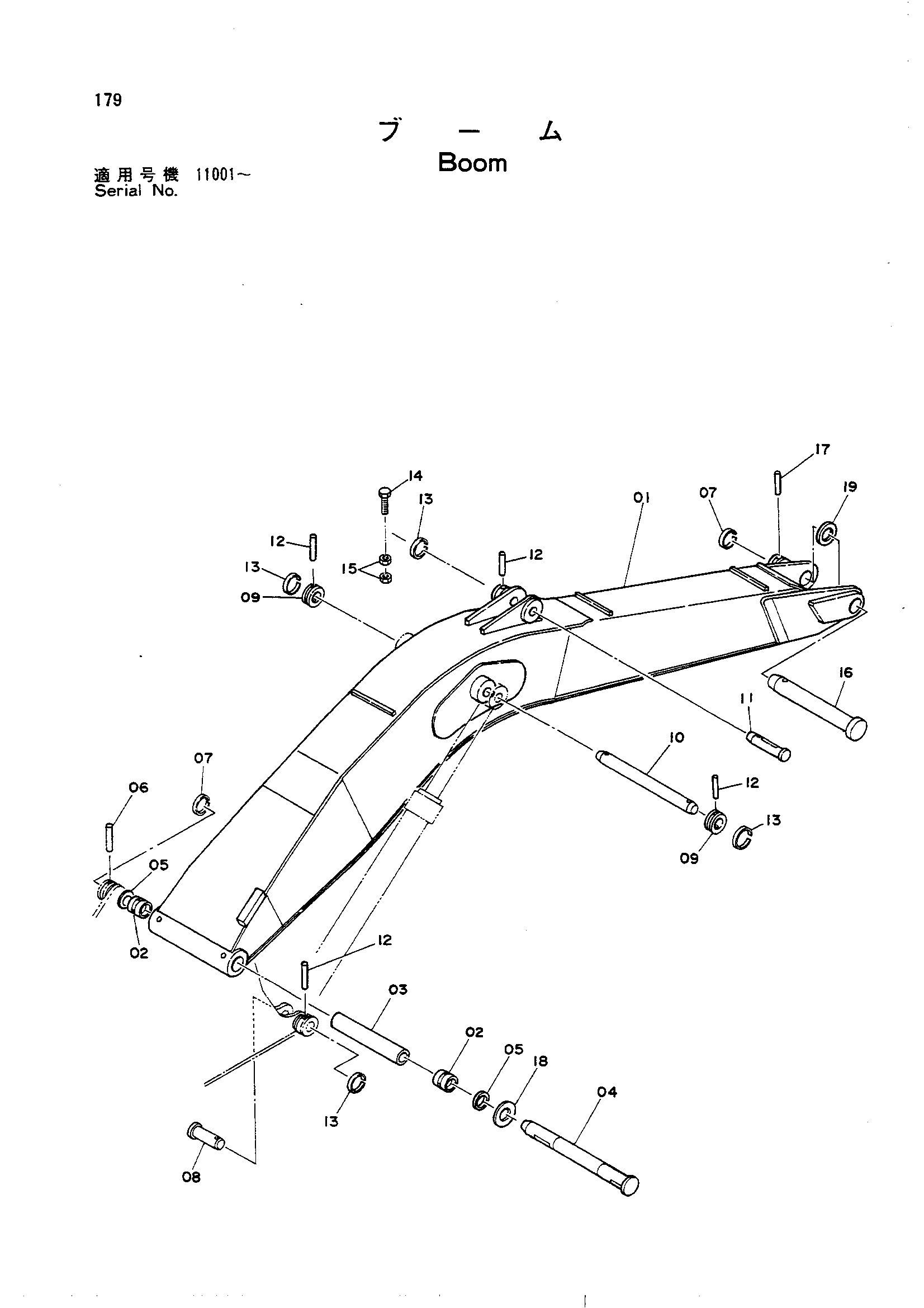

Заводская схема «Стрела» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000765 | Стрела | 1 |
| 01-05 | 9029612 | Стрела в сборе | 1 |
| 02 | 3013783 | Втулка | 2 |
| 02 | 3020898 | Втулка | 2 |
| 03 | 4084575 замена: 4106154 | Проставка | 1 |
| 03 | 4106154 | Проставка | 1 |
| 04 | 3013763 | Палец | 1 |
| 04 | 3013763 | Палец | 1 |
| 04 | 3013763 | Палец | 1 |
| 04 | 3023345 замена: 3013763 | Палец | 1 |
| 04 | 3023692 замена: 3013763 | Палец | 1 |
| 04 | 4126012 замена: 3013763 | Палец | 1 |
| 04 | 4126012 | Палец | 1 |
| 05 | 4067902 | Пылезащитное уплотнение | 2 |
| 06 | 4093236 | Палец | 1 |
| 06 | 4098713 | Палец | 1 |
| 07 | 4093234 | Кольцо | 2 |
| 07 | 4098712 | Кольцо | 2 |
| 08 | 3013764 | Палец | 2 |
| 08 | 3016906 | Палец | 2 |
| 09 | 4093233 замена: 4098716 | Ограничитель | 2 |
| 09 | 4093233 замена: 4098717 | Ограничитель | 2 |
| 09 | 4093233 замена: 4098714 | Ограничитель | 2 |
| 09 | 4098714 | Ограничитель | 2 |
| 10 | 3016304 замена: 3025090 | Палец | 1 |
| 10 | 3025090 | Палец | 1 |
| 11 | 3013770 | Палец | 1 |
| 11 | 3016906 | Палец | 1 |
| 11 | 3016907 замена: 3016906 | Палец | 1 |
| 12 | 4093236 | Палец | 5 |
| 12 | 4098717 | Палец | 5 |
| 13 | 4093234 | Кольцо | 5 |
| 13 | 4098716 | Кольцо | 5 |
| 14 | M121601 | Болт | 1 |
| 15 | M511613 | Гайка | 2 |
| 16 | 3013765 | Палец | 1 |
| 16 | 3016908 | Палец | 1 |
| 16 | 3019187 | Палец | 1 |
| 17 | 4093236 | Палец | 1 |
| 17 | 4098713 | Палец | 1 |
| 17 | 4109669 | Палец | 1 |
| 18 | 4093739 | Регулировочная шайба | 1 |
| 18 | 4109670 | Регулировочная шайба | 1 |
| 18 | 4109671 | Регулировочная шайба | 1 |
| 19 | 4109670 | Регулировочная шайба | 1 |
| 19 | 4109671 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
