Основные гидролинии — HITACHI UH081

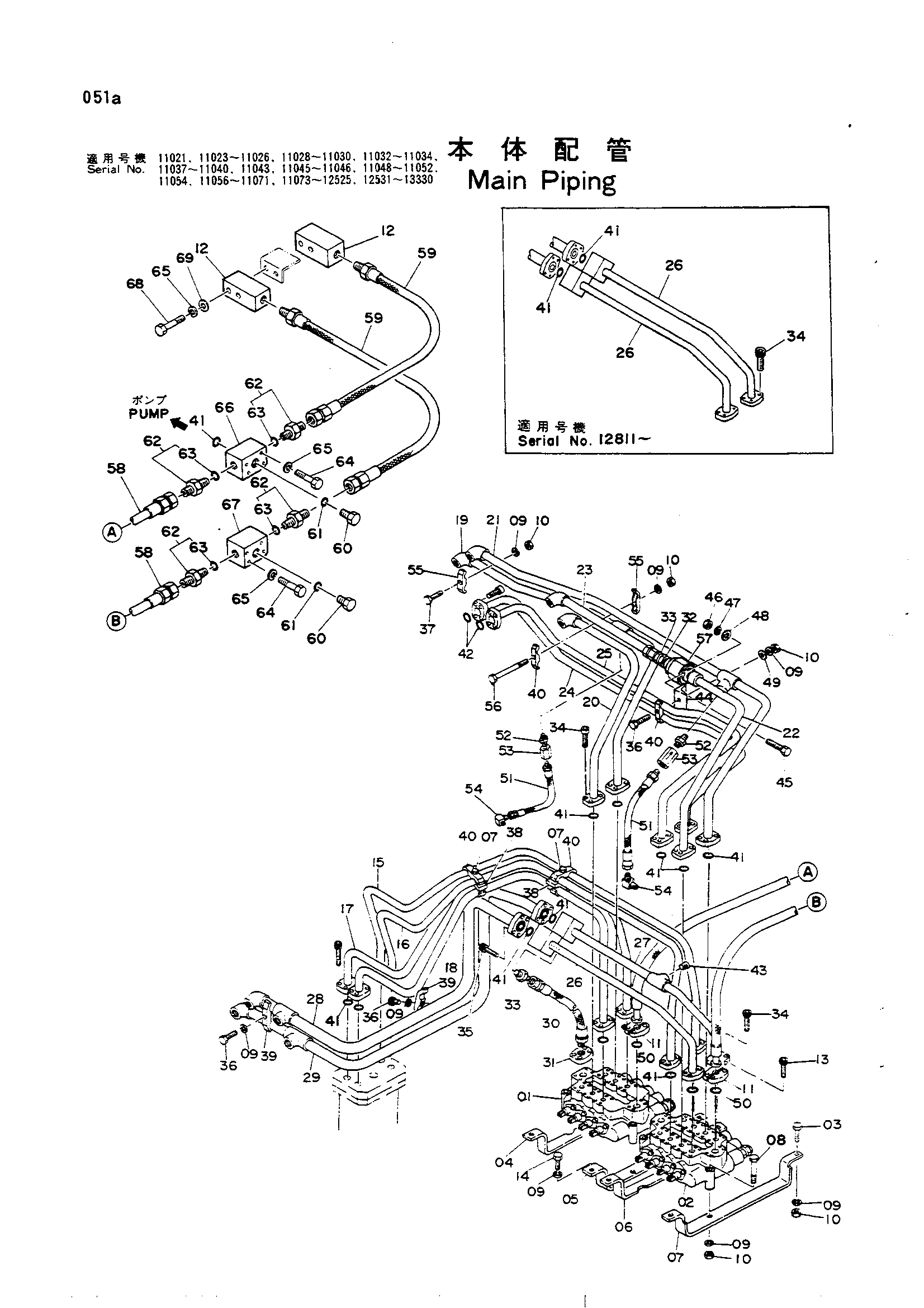

Заводская схема «Основные гидролинии» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4093777 | Гидрораспределитель | 1 |
| 02 | 4092314 | Гидрораспределитель | 1 |
| 03 | M111240 | Болт | 6 |
| 04 | 4100777 | Опора | 1 |
| 05 | 4101070 | Опора | 1 |
| 06 | 4101069 | Опора | 1 |
| 07 | 4101071 | Опора | 1 |
| 08 | M111201 | Болт | 8 |
| 09 | A590912 | Пружинная шайба | 21 |
| 10 | M501210 | Гайка | 19 |
| 11 | 4085560 | Фланец сприт | 4 |
| 12 | 4102614 | Блок | 2 |
| 13 | M341240 | Болт | 8 |
| 14 | M111225 | Болт | 2 |
| 15 | 8013004 | Трубка | 1 |
| 16 | 8013016 | Трубка | 1 |
| 17 | 8013015 | Трубка | 1 |
| 18 | 8013014 | Трубка | 1 |
| 19 | 8015197 | Трубка | 1 |
| 20 | 8010487 | Трубка | 1 |
| 21 | 8015196 | Трубка | 1 |
| 22 | 8013017 | Трубка | 1 |
| 23 | 8007189 | Трубка | 1 |
| 24 | 7007662 | Трубка | 1 |
| 25 | 7007663 | Трубка | 1 |
| 26 | 8013013 | Трубка | 1 |
| 27 | 8013012 замена: 8013013 | Трубка | 1 |
| 27 | 8013013 | Трубка | 1 |
| 28 | 8009857 | Трубка | 1 |
| 29 | 8013005 | Трубка | 1 |
| 30 | 4043861 | Шланг | 2 |
| 31 | 4062226 | Фланец | 2 |
| 32 | 94-1604 | Переходник | 1 |
| 33 | 94-1304 | Адаптер | 3 |
| 34 | M341036 | Болт | 80 |
| 35 | M351240 | Болт | 8 |
| 36 | M111263 | Болт | 3 |
| 37 | M111271 | Болт | 1 |
| 38 | 4036655 | Пластина | 2 |
| 39 | 4053600 | Хомут трубки | 2 |
| 40 | 4053596 | Хомут трубки | 6 |
| 41 | A811035 | Уплотнительное кольцо | 22 |
| 42 | A811030 | Уплотнительное кольцо | 2 |
| 43 | 94-2014 | Пробка | 1 |
| 44 | 4093748 | Кронштейн | 1 |
| 45 | M111028 | Болт | 2 |
| 46 | M501008 | Гайка | 2 |
| 47 | A590910 | Пружинная шайба | 2 |
| 48 | A590110 | Шайба | 2 |
| 49 | A590112 | Шайба | 1 |
| 50 | 966993 | Уплотнительное кольцо | 2 |
| 51 | 4054351 | Шланг | 2 |
| 52 | 94-1903 | Адаптер | 2 |
| 53 | 4075699 замена: 9034570 | Обратный клапан | 2 |
| 53 | 9034570 | Обратный клапан | 2 |
| 54 | 94-1403 | Угловой штуцер | 2 |
| 55 | 4053599 | Хомут трубки | 2 |
| 56 | M111204 | Болт | 1 |
| 57 | 4096187 | Клапан | 1 |
| 58 | 4102616 замена: 4107977 | Шланг | 2 |
| 58 | 4107977 | Шланг | 2 |
| 59 | 4102615 замена: 4107972 | Шланг | 2 |
| 59 | 4107972 | Шланг | 2 |
| 60 | 4081278 | Пробка | 2 |
| 61 | 4506418 | Уплотнительное кольцо | 2 |
| 62 | 4042033 | Адаптер | 4 |
| 63 | 4506424 | Уплотнительное кольцо | 1 |
| 64 | M211290 | Болт | 8 |
| 65 | A590912 | Пружинная шайба | 12 |
| 66 | 3017708 замена: 3017709 | Блок | 1 |
| 66 | 3017709 | Блок | 1 |
| 67 | 3017709 | Блок | 1 |
| 68 | M111256 | Болт | 4 |
| 69 | A590112 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
