Гусеница (LC гусеница) — HITACHI UH081

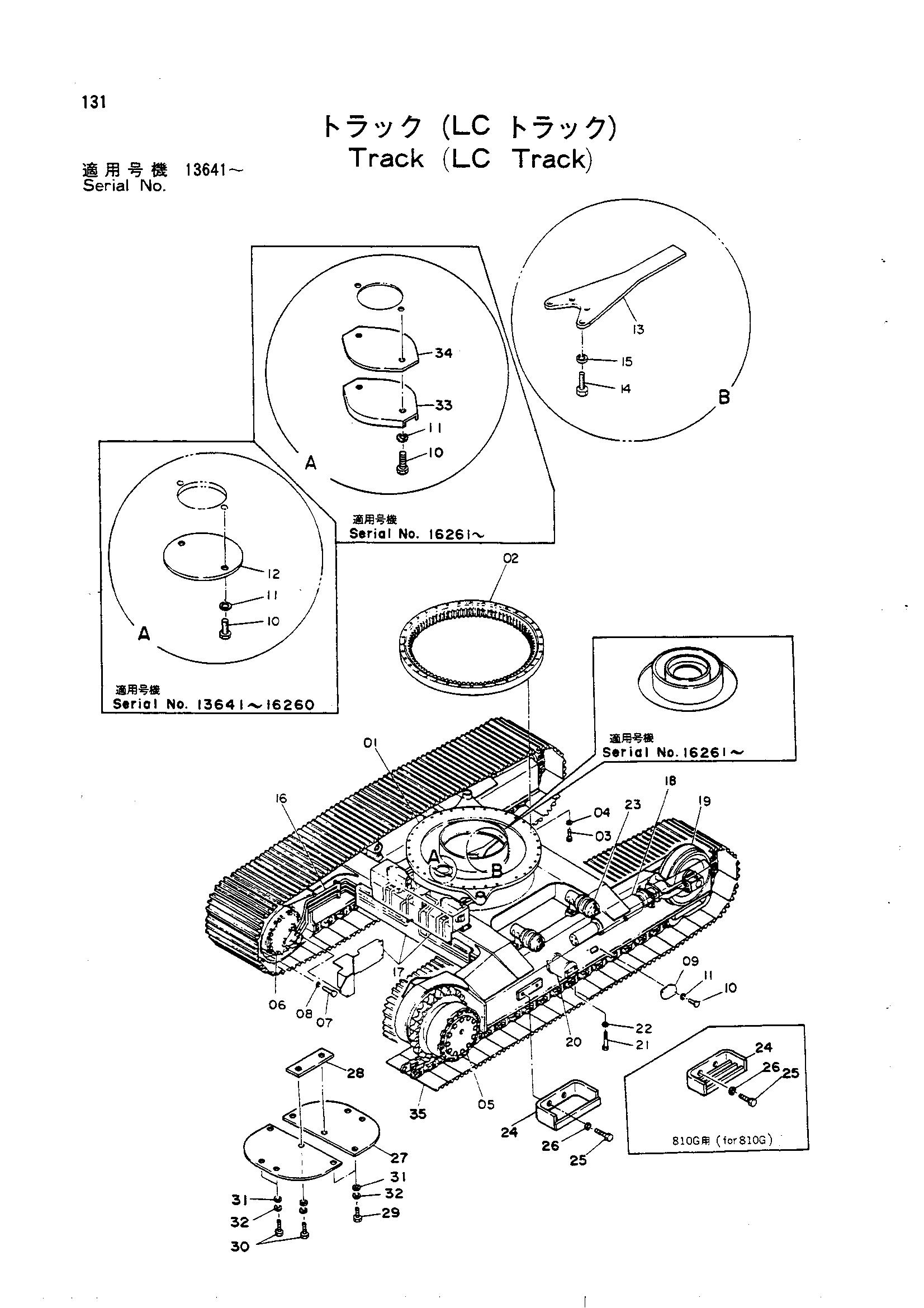

Заводская схема «Гусеница (LC гусеница)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5001037	Гусеничная рама	1
01	5001289	Гусеничная рама	1
02	9036006	Подшипник поворот	1
03	4093738	Болт	36
04	A590920	Пружинная шайба	36
05	9035243	Ходовой устройство (правый)	1
06	9035244	Ходовой устройство (левый)	1
07	M121671	Болт	32
08	A590916	Пружинная шайба	32
09	3018900	Крышка	2
10	M111018	Болт	6
10	M111018	Болт	8
11	A590910	Пружинная шайба	6
11	A590910	Пружинная шайба	8
12	4093615	Пластина	1
13	4108842	Кронштейн	1
14	M121228	Болт	4
15	A590912	Пружинная шайба	4
16	9039423	Гидролинии хода в сборе	1
17	9039424	Трубопроводы крышка в сборе	1
18	9039425	Гусеница пружина в сборе	2
19	9029843	Направляющее колесо в сборе	2
20	9029818 замена: 9041756	Опорный каток в сборе	16
20	9041493	Опорный каток в сборе	16
20	9041756	Опорный каток в сборе	16
21	4081236	Болт	64
22	A590916	Пружинная шайба	64
23	9029817	Поддерживающий каток в сборе	4
24	9714256	Ступень	4
24	9714257	Ступень	4
25	M111632	Болт	8
26	A590916	Пружинная шайба	8
27	9714504	Пластина	2
28	4121891	Штанга	1
29	M111245	Болт	4
30	M111228	Болт	6
31	J217084	Шайба	10
32	A590912	Пружинная шайба	10
33	4122901	Крышка	2
34	4510901	Манжета	2
35	9036433	Гусеница тяга 810G	2
35	9040860	Гусеница тяга 610G	2
35	9042208	Гусеница тяга 910G	2
35	9045901	Гусеница тяга 610G	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
