Кабина детали — HITACHI UH081

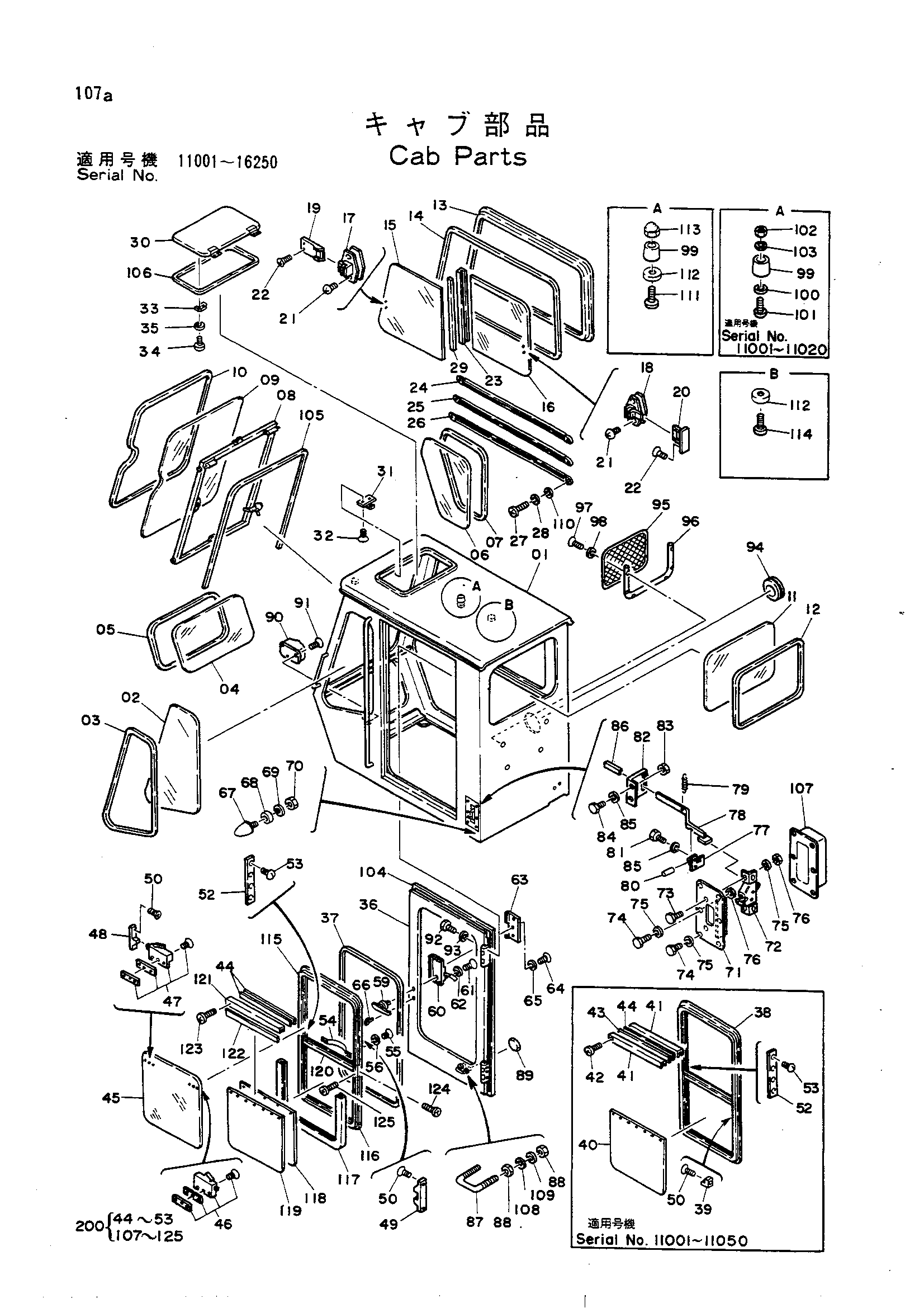

Заводская схема «Кабина детали» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4097269	Кабина	1
01	4097269	Кабина	1
01	4135138	Кабина	1
01	4135138	Кабина	1
02	4061261	Стекло	1
03	4084365	Резиновый H	1
04	4084281	Стекло	1
05	4509670	Резиновый H	1
06	4042502	Стекло	1
07	4084366	Резиновый H	1
08	4084260	Рама	1
08	4114918	Рама	1
09	4084282	Стекло	1
10	4503185	Резиновый H	1
11	4058091	Стекло	1
12	4503186	Резиновый H	1
13	4088996	Рама	1
14	4084367	Резиновый H	1
15	4088997	Стекло	1
16	4084263	Стекло	1
17	4084264	Замок	1
18	4084265	Замок	1
19	4088998	Защёлка	1
20	4084267	Защёлка	1
21	M470416	Винт	4
22	4091422	Заклёпка	4
23	4084268	Рама	1
24	4088999	Защитный кожух	1
25	4089000	Защитный кожух	1
26	4089001	Защитный кожух	1
27	M430816	Винт	6
28	A590908	Пружинная шайба	6
29	4084272	Уплотнение водяной	1
30	4084273	Крышка	1
31	4084437	Замок	1
32	M470410	Винт	2
33	4514800	Замок	1
34	M430408	Винт	2
35	A590904	Пружинная шайба	2
36	4084274	Дверь	1
37	4103913	Резиновый H	1
38	4089002	Рама	1
39	4089006	Замок	2
40	4084277	Пластина	1
41	4091457	Рама	2
42	4091458	Винт	3
43	4089004	Уплотнение водяной	1
44	4089003	Уплотнение водяной	1
44	4089003	Уплотнение водяной	2
45	4084276	Стекло	1
46	4084279	Замок	1
47	4084280	Замок	1
48	4084283	Защёлка	2
48	4084283	Защёлка	4
49	4084284	Защёлка	2
50	4091422	Заклёпка	8
50	4091422	Заклёпка	10
52	4084285	Пластина	2
53	M430408	Винт	8
54	4089005	Рукоятка	1
55	M430525	Винт	4
56	A590905	Пружинная шайба	4
59	4096771	Рукоятка наружный	1
60	4084287	Шпонка короб	1
61	M430613	Винт	6
62	A590906	Пружинная шайба	6
63	4084288	Крышка	1
64	M430408	Винт	3
65	A590904	Пружинная шайба	3
66	971306	Шпонка	1
67	487195	Ограничитель	2
68	4084289	Шайба	2
69	A590910	Пружинная шайба	2
70	M501008	Гайка	2
71	4084290 замена: 4113118	Кронштейн	1
71	4084290 замена: 4113119	Кронштейн	1
71	4113119	Кронштейн	1
72	4084291 замена: 4113119	Замок	1
72	4084291 замена: 4113118	Замок	1
72	4113118	Замок	1
73	M200814	Болт	4
74	M200825	Болт	6
75	A590908	Пружинная шайба	10
76	M500807	Гайка	3
77	4089007	Кронштейн	1
78	4089008	Рычаг	1
79	4089011	Пружина	1
80	4089009	Палец	1
81	M200816	Болт	2
82	4089010	Направляющая	1
83	M500807	Гайка	2
84	M200822	Болт	2
85	A590908	Пружинная шайба	4
86	4089012	Колпачок	1
87	4084301	U-образный болт	1
88	M511210	Гайка	4
89	4084302	Резиновая прокладка	2
90	4084303	Асхтрай	1
91	M470406	Винт	3
92	M111020	Болт	6
93	A590910	Пружинная шайба	6
94	4038615	Резиновая прокладка	1
95	4507582	Поккет	1
96	4507583	Поккет направляющая	1
97	M480416	Винт	6
98	A590904	Пружинная шайба	6
99	485013	Амортизатор	1
100	A590105	Шайба	1
101	M430528	Винт	1
102	M500504	Гайка	1
103	A590905	Пружинная шайба	1
104	4084435	Резиновая прокладка	1
105	4084434	Резиновая прокладка	1
106	4084436	Резиновая прокладка	1
107	4111796	Крышка	1
108	A590110	Шайба	2
109	A590910	Пружинная шайба	2
110	A590908	Шайба	6
111	4101515	Винт	1
112	4101517	Шайба	4
113	4101518	Гайка	1
114	4101516	Винт	3
115	4101503	Рама	1
116	4101504	Рама	1
117	4101510	Резиновая прокладка	1
118	4101509	Пластина	1
119	4101506	Пластина	1
120	4101508	Рама	1
121	4101507	Рама	1
122	4101514	Линер	1
123	4101511	Заклёпка	3
124	4101513	Винт	4
125	4101512	Винт	2
200	4102942	Окно в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
