Основные гидролинии — HITACHI UH081

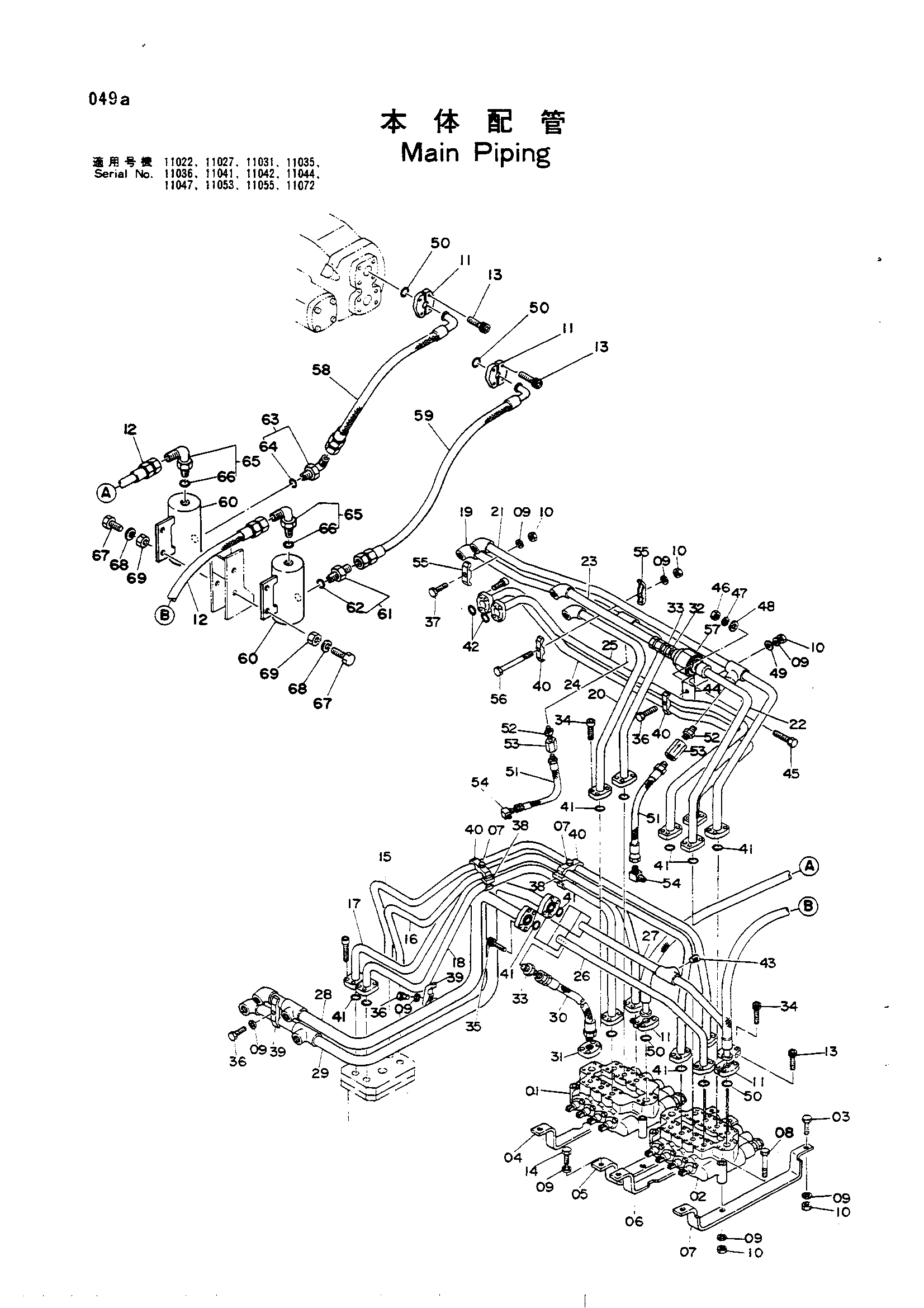

Заводская схема «Основные гидролинии» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4093777	Гидрораспределитель	1
02	4092314	Гидрораспределитель	1
03	M111240	Болт	6
04	4100777	Опора	1
05	4101070	Опора	1
06	4101069	Опора	1
07	4101071	Опора	1
08	M111201	Болт	8
09	A590912	Пружинная шайба	21
10	M501210	Гайка	19
11	4085560	Фланец сприт	8
12	4102236	Шланг	2
13	M341240	Болт	16
14	M111225	Болт	2
15	8013004	Трубка	1
16	8013016	Трубка	1
17	8013015	Трубка	1
18	8013014	Трубка	1
19	8015197	Трубка	1
20	8010487	Трубка	1
21	8015196	Трубка	1
22	8013017	Трубка	1
23	8007189	Трубка	1
24	7007662	Трубка	1
25	7007663	Трубка	1
26	8013013	Трубка	1
27	8013012	Трубка	1
28	8009857	Трубка	1
29	8013005	Трубка	1
30	4043861	Шланг	2
31	4062226	Фланец	2
32	94-1604	Переходник	1
33	94-1304	Адаптер	3
34	M341036	Болт	80
35	M351240	Болт	8
36	M111263	Болт	3
37	M111271	Болт	1
38	4036655	Пластина	2
39	4053600	Хомут трубки	2
40	4053596	Хомут трубки	6
41	A811035	Уплотнительное кольцо	20
42	A811030	Уплотнительное кольцо	2
43	94-2014	Пробка	1
44	4093748	Кронштейн	1
45	M111028	Болт	2
46	M501008	Гайка	2
47	A590910	Пружинная шайба	2
48	A590110	Шайба	2
49	A590112	Шайба	1
50	966993	Уплотнительное кольцо	4
51	4054351	Шланг	2
52	94-1903	Адаптер	2
53	4075699	Обратный клапан	2
54	94-1403	Угловой штуцер	2
55	4053599	Хомут трубки	2
56	M111204	Болт	1
57	4096187	Клапан	1
58	4102234	Шланг	1
59	4102235	Шланг	1
60	8017213	Глушитель	2
61	4042033	Адаптер	1
62	4506424	Уплотнительное кольцо	1
63	4102237	Угловой штуцер	1
64	4506424	Уплотнительное кольцо	1
65	4065118	Угловой штуцер	2
66	4506424	Уплотнительное кольцо	1
67	M111640	Болт	4
68	A590916	Пружинная шайба	4
69	M501613	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
