Крышка — HITACHI UH081

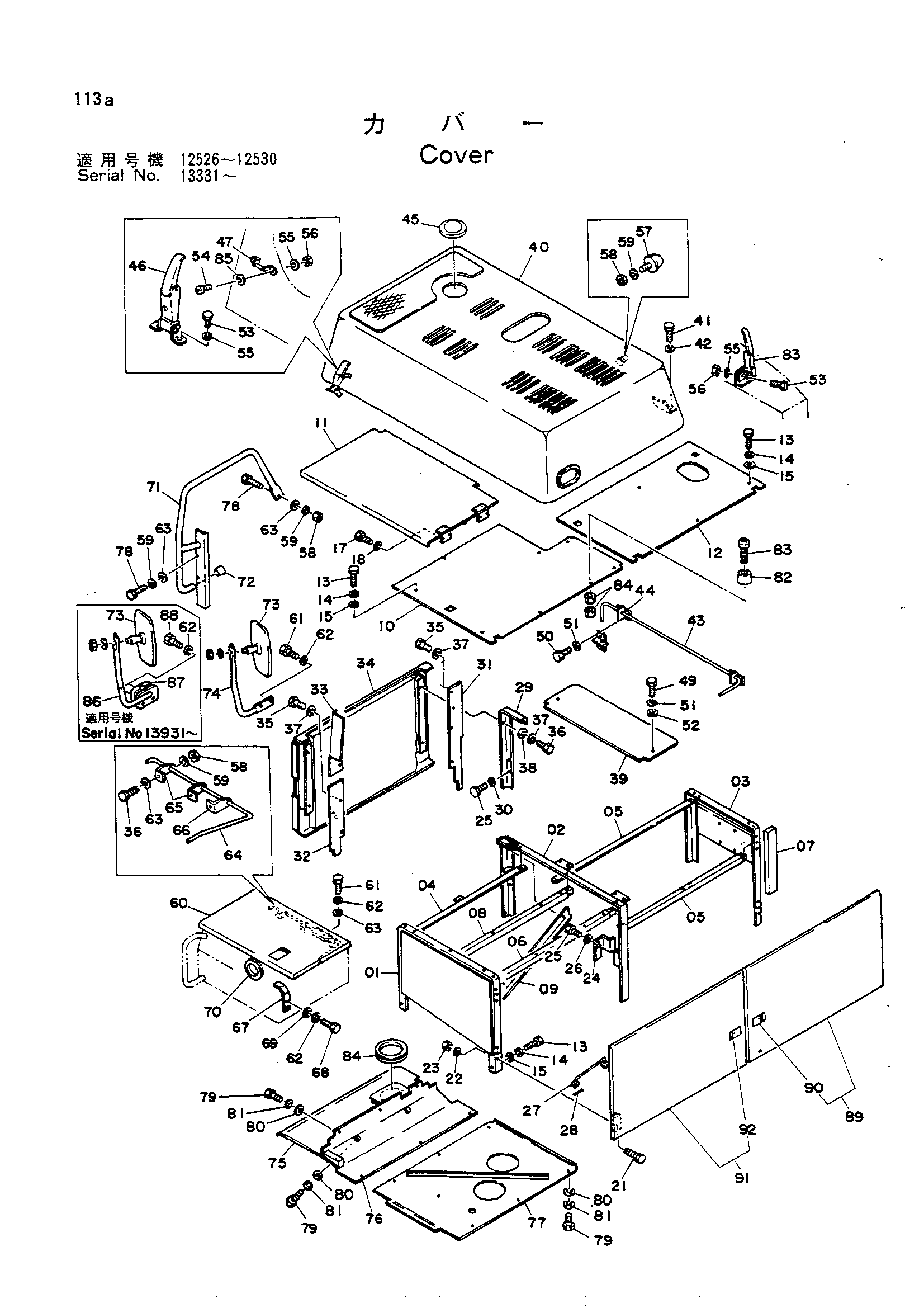

Заводская схема «Крышка» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7009113	Опора	1
01	7009113	Опора	1
01	7010956	Опора	1
02	7009114	Опора	1
02	7009974	Опора	1
02	7010955	Опора	1
03	8018496	Опора	1
03	8018496	Опора	1
03	8022577	Опора	1
04	8018497	Опора	1
05	8018498	Опора	2
06	8018499	Опора	1
07	4112588	Резиновая прокладка	1
08	8019660	Опора	1
09	4112382	Угол	1
09	7009970	Угол	1
10	3019129	Крышка	1
10	3019129	Крышка	1
10	3022583	Крышка	1
11	7009112	Крышка	1
12	3018756	Крышка	1
12	3018756	Крышка	1
12	3022584	Крышка	1
13	M111225	Болт	30
14	A590912	Пружинная шайба	30
15	A590112	Шайба	30
16	M501210	Гайка	1
17	M200818	Болт	4
18	A590908	Пружинная шайба	4
21	M111020	Болт	12
22	A590910	Пружинная шайба	12
23	M501008	Гайка	12
24	4107780	Ограничитель	1
25	M111225	Болт	4
26	A590912	Пружинная шайба	4
27	9707254	Стойка	2
28	4022699	Стопорный палец	2
29	4107776	Опора	1
30	A590112	Шайба	2
31	8013942	Пластина	1
32	8015336	Пластина	1
33	8015335	Пластина	1
34	7007722	Крышка	1
35	M111018	Болт	7
36	M111022	Болт	7
37	A590910	Пружинная шайба	11
38	J217083	Шайба	4
39	3014526	Крышка	1
40	5000783	Крышка двигатель	1
41	M111225	Болт	6
42	A590912	Пружинная шайба	6
43	4068811	Штанга торсион	1
44	9705510	Хомут	3
45	4075565	Резиновая втулка	2
46	322831	Защёлка	2
47	4119658	Анкхор	3
47	485008 замена: 4119658	Анкхор	3
47	485008 замена: A590108	Анкхор	3
49	M111020	Болт	2
50	M111018	Болт	6
51	A590910	Пружинная шайба	8
52	J217083	Шайба	2
53	M200816	Болт	6
54	M430820	Винт	6
55	A590908	Пружинная шайба	12
56	M500807	Гайка	8
57	487195	Ограничитель	2
58	M501008	Гайка	6
59	A590910	Пружинная шайба	8
60	7009678	Крышка	1
61	M200822	Болт	4
62	A590908	Пружинная шайба	8
63	A590110	Шайба	10
64	4093809	Штанга торсион	1
65	4093810	Хомут	2
66	4093811	Хомут	1
67	4109052	Кронштейн	1
68	M200814	Болт	2
69	A590108	Шайба	2
70	4093813	Резиновая втулка	1
71	7007718	Стойка	1
72	4094101	Колпачок	1
73	4093058	Зеркало	1
74	8015334 замена: 8019989	Стойка	1
74	8015334 замена: 4113705	Стойка	1
74	8015334 замена: M210840	Стойка	1
75	8015786	Крышка	1
76	7007709	Крышка	1
77	7010143	Крышка	1
77	8019417	Крышка	1
77	8019417	Крышка	1
78	M111032	Болт	3
79	M111020	Болт	14
80	J217083	Шайба	14
81	A590910	Пружинная шайба	14
82	485013	Амортизатор резиновый	1
83	M430525	Винт	1
84	M500504	Гайка	2
85	A590108	Шайба	6
86	8019989	Стойка	1
87	4113705	Хомут	1
88	M210840	Болт	2
89	7009677	Дверь	1
90	9037368	Замок	1
90	9045837	Блокировка (правый)	1
90	9045884	Блокировка (правый)	1
91	7009676	Дверь	1
92	9037368	Замок	1
92	9045838	Блокировка (левый)	1
92	9045885	Блокировка (левый)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
