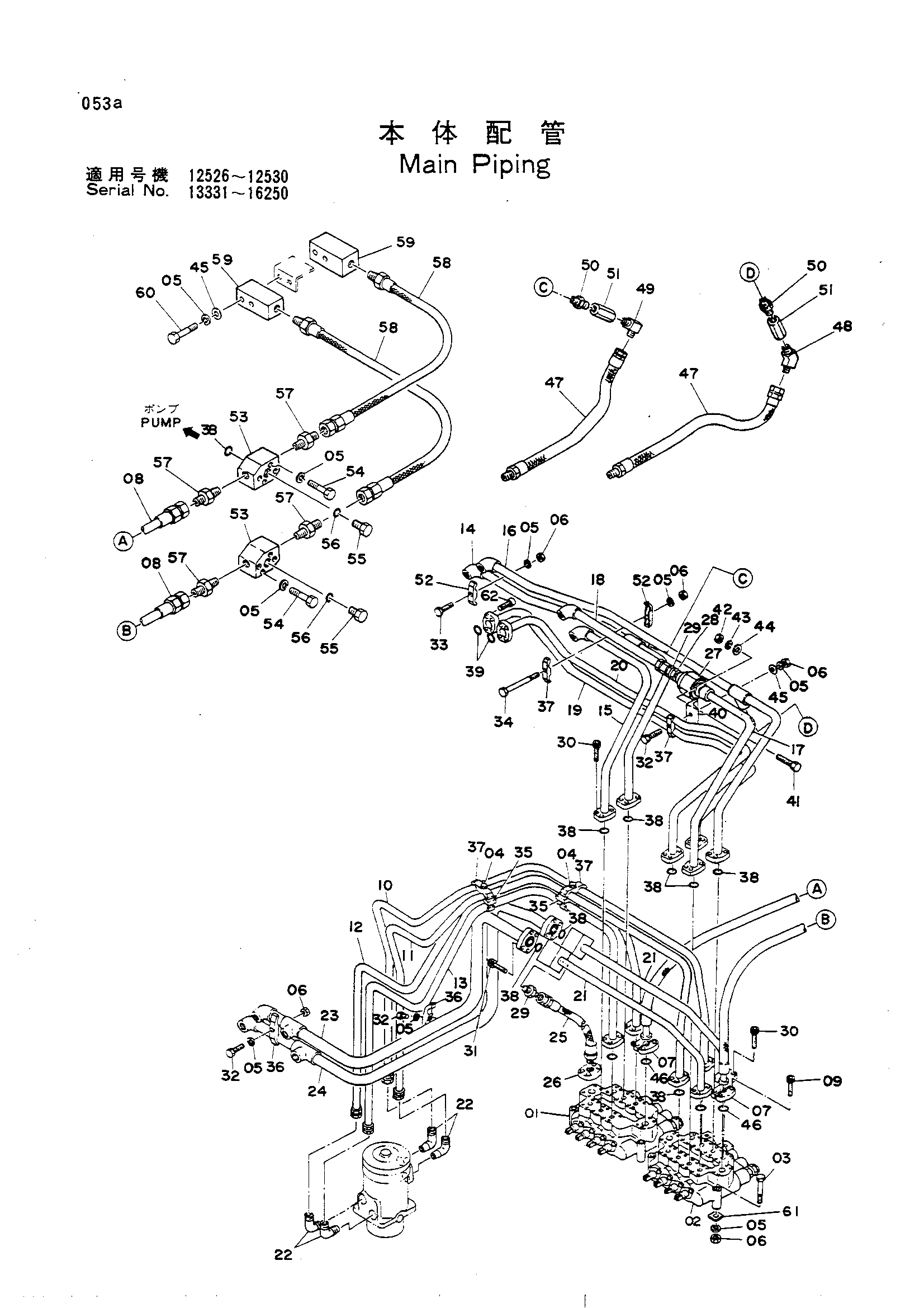

Основные гидролинии — HITACHI UH081

Заводская схема «Основные гидролинии» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4108937	Гидрораспределитель	1
01	4108937	Гидрораспределитель	1
01	4108937	Гидрораспределитель	1
01	4115333	Гидрораспределитель	1
01	4115333	Гидрораспределитель	1
02	4108936	Гидрораспределитель	1
02	4108936	Гидрораспределитель	1
02	4108936	Гидрораспределитель	1
02	4114818	Гидрораспределитель	1
02	4114818	Гидрораспределитель	1
02	4114818	Гидрораспределитель	1
02	4115366	Гидрораспределитель	1
03	M111200	Болт	6
03	M111202	Болт	6
04	M111201	Болт	2
05	A590912	Пружинная шайба	25
06	M501210	Гайка	11
07	4085560	Фланец сприт	4
08	4107977	Шланг	2
09	M341240	Болт с внутренним шестигранником	8
10	8018809	Трубка	1
11	8018810	Трубка	1
12	8018807	Трубка	1
13	8018808	Трубка	1
14	8018772	Трубка	1
15	8010487	Трубка	1
16	8018773	Трубка	1
17	8013017	Трубка	1
18	8007189	Трубка	1
19	7007662	Трубка	1
19	7007662	Трубка	1
19	7007662	Трубка	1
19	7007662	Трубка	1
19	7009896	Трубка	1
19	7009896	Трубка	1
19	7009896	Трубка	1
20	7007663	Трубка	1
20	7007663	Трубка	1
20	7007663	Трубка	1
20	7007663	Трубка	1
20	7009897	Трубка	1
20	7009897	Трубка	1
20	7009897	Трубка	1
21	8013013	Трубка	2
22	4065118	Угловой штуцер	4
23	8009857	Трубка	1
24	8013005	Трубка	1
25	4043861	Шланг	2
26	4062226	Фланец	2
27	4096187	Клапан	1
28	94-1604	Переходник	1
29	94-1304	Адаптер	3
30	M341036	Болт с внутренним шестигранником	56
31	M351240	Болт с внутренним шестигранником	8
32	M111263	Болт	3
33	M111271	Болт	1
34	M111204	Болт	1
35	4036655	Пластина	2
36	4053600	Хомут трубки	2
37	4053596	Хомут трубки	6
38	A811035	Уплотнительное кольцо	18
39	A811030	Уплотнительное кольцо	2
39	A811030	Уплотнительное кольцо	2
39	A811030	Уплотнительное кольцо	2
39	A811030	Уплотнительное кольцо	2
39	A811035	Уплотнительное кольцо	2
39	A811035	Уплотнительное кольцо	2
39	A811035	Уплотнительное кольцо	2
40	4093748	Кронштейн	1
41	M111032	Болт	2
42	M501008	Гайка	2
43	A590910	Пружинная шайба	2
44	A590110	Шайба	2
45	A590112	Шайба	5
46	966993	Уплотнительное кольцо	2
47	4110032	Шланг	2
48	94-1504	Угловой штуцер	1
49	94-1404	Угловой штуцер	1
50	94-1704	Адаптер	2
51	9034571	Обратный клапан	2
52	4053599	Хомут трубки	2
53	3017709	Блок	2
53	3017709 замена: 3022063	Блок	2
53	3022063	Блок	2
54	M211290	Болт	8
55	4081278	Пробка	2
56	4506418	Уплотнительное кольцо	2
57	4042033	Адаптер	4
58	4107972	Шланг	2
59	4102614	Блок	2
60	M111256	Болт	4
61	4115358	Проставка	6
61	4115358	Проставка	6
61	4115359	Проставка	6
61	4115359	Проставка	6
62	M341036	Болт с внутренним шестигранником	8
62	M341036	Болт с внутренним шестигранником	8
62	M341036	Болт с внутренним шестигранником	8
62	M341036	Болт с внутренним шестигранником	8
62	M341236	Болт с внутренним шестигранником	8
62	M341236	Болт с внутренним шестигранником	8
62	M341236	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
