Поворот трансмиссия — HITACHI UH081

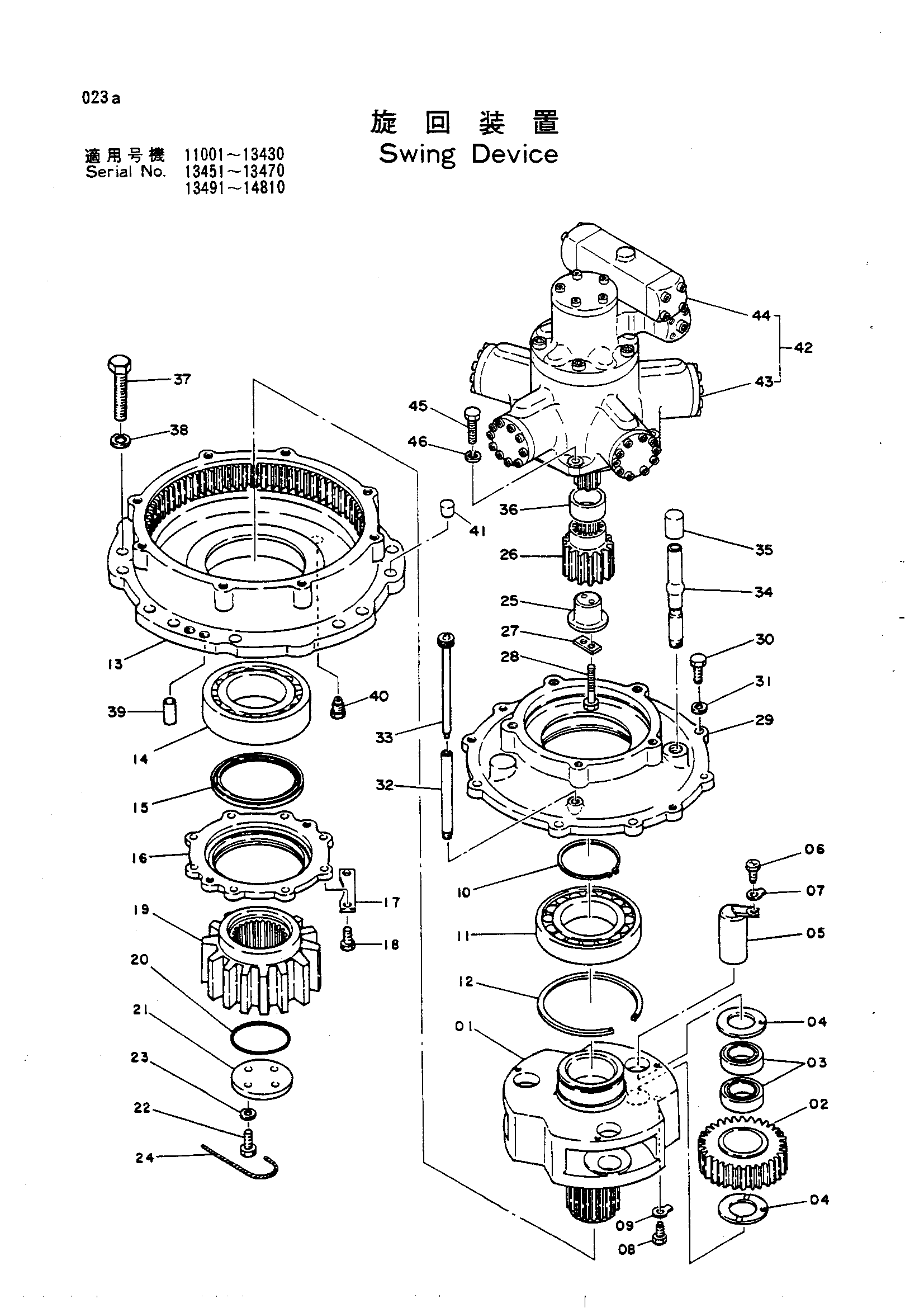

Заводская схема «Поворот трансмиссия» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1003793	Водило	1
01-41	9032704	Поворот устройство	1
02	3005780	Планетарная шестерня	3
03	4511577	Игольчатый подшипник	6
04	4042836	Проставка	6
05	8501822	Палец	3
06	4511580	Болт ограничитель	3
07	A590412	Шайба	3
08	4055060	Болт ограничитель	3
09	A590414	Шайба	3
10	4511549	Стопорное кольцо	1
11	4511576	Роликовый подшипник	1
12	4081167	Стопорное кольцо	1
13	1500319	Корпус	1
14	4067056	Роликовый подшипник	1
14	4508194 замена: 4067056	Роликовый подшипник	1
15	947010	Масляное уплотнение	1
16	3502316	Крышка	1
17	4511578	Стопорная шайба	4
18	M111436	Болт	8
19	2501152	Шестерня	1
20	4508195	Уплотнительное кольцо	1
21	4054933	Крышка	1
21	4054933	Крышка	1
21	4054933	Крышка	1
21	4114651	Крышка	1
22	4511579	Болт	4
23	A590914	Пружинная шайба	4
24	4501973	Провод	2
25	4067032	Бобышка	1
26	3010412	Солнечная шестерня	1
27	488044	Стопорная пластина	1
28	M111063	Болт	2
29	2009296	Крышка	1
30	M121645	Болт	8
31	A590916	Пружинная шайба	8
32	4511548	Трубка	1
33	9703989	Указатель уровня	1
34	4078071	Трубка	1
35	4087070	Колпачок	1
36	4102476	Проставка	1
37	M122271	Болт	15
38	A590922	Пружинная шайба	15
39	J402050	Установочный штифт	2
40	960339	Пробка магнит	1
41	456336	Колк	1
42	4093544	Гидромотор	1
42	4102473	Гидромотор	1
42	4102473	Гидромотор	1
42	4102473	Гидромотор	1
43	4105022	Гидромотор	1
43	4105022	Гидромотор	1
43	4105022	Гидромотор	1
43	4105023	Гидромотор	1
44	4105021	Тормозной клапан	1
45	M211656	Болт	5
46	A590916	Пружинная шайба	5
