Масляный радиатор трубопроводы — HITACHI UH081

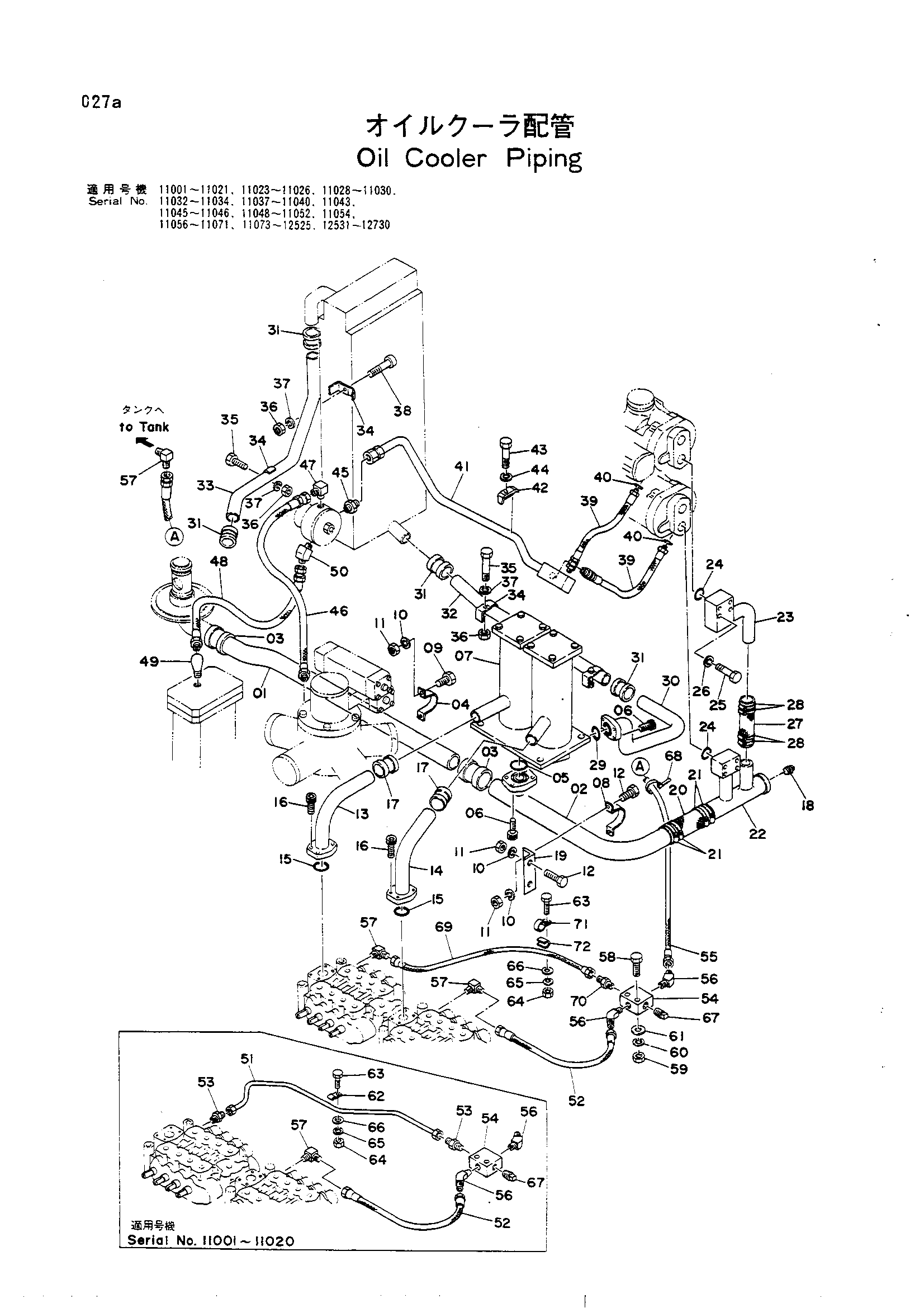

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4093725 замена: 8016455 | Трубка | 1 |
| 01 | 4093725 замена: 4098933 | Трубка | 1 |
| 01 | 4098933 | Трубка | 1 |
| 02 | 8014546 | Всасывающая трубка | 1 |
| 03 | 4067833 | Муфта | 2 |
| 04 | 4053865 | Хомут трубки | 2 |
| 05 | A810060 | Уплотнительное кольцо | 1 |
| 06 | M351236 | Болт с внутренним шестигранником | 8 |
| 07 | 9026608 | Фильтр | 1 |
| 08 | 4000909 | Хомут трубки | 1 |
| 09 | M111025 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 8 |
| 11 | M501008 | Гайка | 8 |
| 12 | M111032 | Болт | 4 |
| 13 | 8015199 | Трубка | 1 |
| 14 | 8015200 | Трубка | 1 |
| 15 | A810040 | Уплотнительное кольцо | 2 |
| 16 | M341036 | Болт с внутренним шестигранником | 8 |
| 17 | 4067834 | Муфта | 2 |
| 18 | 94-2026 | Пробка | 1 |
| 19 | 4093753 | Кронштейн | 1 |
| 20 | 4085066 | Резиновый шланг | 1 |
| 21 | 4503469 | Хомут шланга | 4 |
| 22 | 7007668 замена: 8017658 | Всасывающая трубка | 1 |
| 22 | 7007668 замена: 7008560 | Всасывающая трубка | 1 |
| 22 | 7008560 | Всасывающая трубка | 1 |
| 23 | 8014579 замена: 7008560 | Всасывающая трубка | 1 |
| 23 | 8014579 замена: 8017328 | Всасывающая трубка | 1 |
| 23 | 8017328 | Всасывающая трубка | 1 |
| 24 | A810045 | Уплотнительное кольцо | 2 |
| 25 | M211280 | Болт | 8 |
| 26 | A590912 | Пружинная шайба | 8 |
| 27 | 4033341 | Резиновый шланг | 1 |
| 28 | 4504198 | Хомут трубки | 4 |
| 29 | A810050 | Уплотнительное кольцо | 1 |
| 30 | 8014529 | Трубка | 1 |
| 30 | 8017639 | Трубка | 1 |
| 31 | 4069801 | Муфта | 4 |
| 32 | 3014314 | Трубка | 1 |
| 33 | 3015832 | Трубка | 1 |
| 34 | 4053698 | Хомут | 4 |
| 35 | M111263 | Болт | 3 |
| 36 | M501210 | Гайка | 4 |
| 37 | A590912 | Пружинная шайба | 4 |
| 38 | M111271 | Болт | 1 |
| 39 | 984603 | Резиновый шланг | 2 |
| 40 | 954490 | Уплотнительное кольцо | 2 |
| 41 | 8015201 | Трубка | 1 |
| 42 | 4053595 | Хомут | 1 |
| 43 | M111250 | Болт | 1 |
| 44 | A590912 | Пружинная шайба | 1 |
| 45 | 94-1304 | Адаптер | 1 |
| 46 | 4054548 | Резиновый шланг | 1 |
| 47 | 94-1403 | Угловой штуцер | 1 |
| 48 | 4036657 | Резиновый шланг | 1 |
| 49 | 94-0649 | Угловой штуцер | 1 |
| 50 | 94-1504 | Угловой штуцер | 1 |
| 51 | 4086303 | Трубка | 1 |
| 52 | 4069766 | Шланг | 1 |
| 53 | 4038673 | Штуцер | 2 |
| 54 | 4086301 | Блок | 1 |
| 55 | 4028875 | Шланг | 1 |
| 56 | 94-1501 | Угловой штуцер | 2 |
| 57 | 94-1401 | Угловой штуцер | 2 |
| 57 | 94-1401 | Угловой штуцер | 3 |
| 58 | M111050 | Болт | 2 |
| 59 | M501008 | Гайка | 2 |
| 60 | A590910 | Пружинная шайба | 2 |
| 61 | A590110 | Шайба | 2 |
| 62 | 4000854 | Зажим трубка | 1 |
| 63 | M200620 | Болт | 1 |
| 64 | M500605 | Гайка | 1 |
| 65 | A590906 | Пружинная шайба | 1 |
| 66 | A590106 | Шайба | 1 |
| 67 | 94-2022 | Пробка | 1 |
| 68 | 4055311 | Ленточный зажим | 1 |
| 69 | 4022924 | Шланг | 1 |
| 70 | 94-1301 | Адаптер | 1 |
| 71 | 4000858 | Зажим | 1 |
| 72 | 4101072 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
