Гусеница (стандарт гусеница) — HITACHI UH081

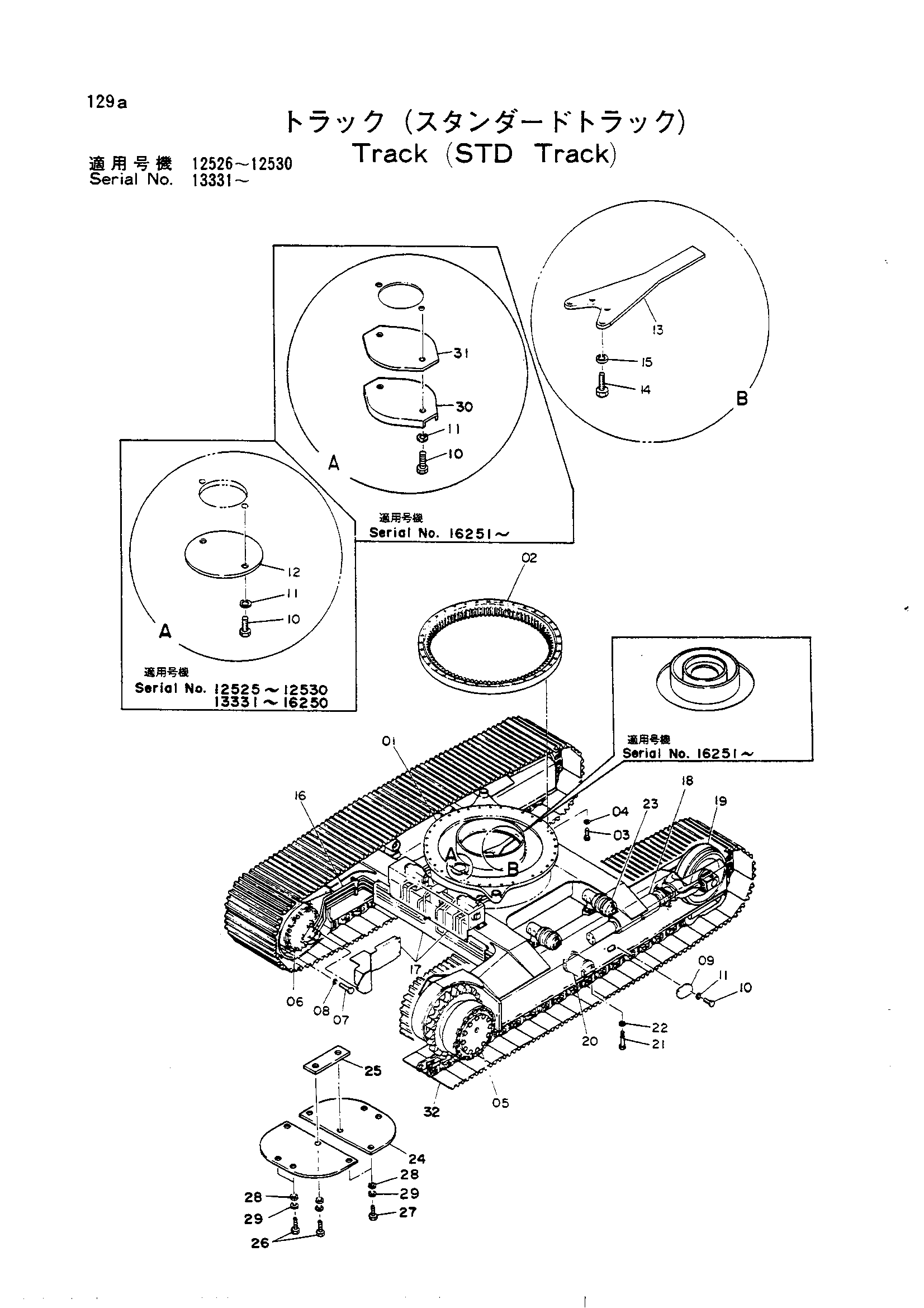

Заводская схема «Гусеница (стандарт гусеница)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000957	Гусеничная рама	1
01	5000957	Гусеничная рама	1
01	5001287	Гусеничная рама	1
02	9029864	Подшипник поворот	1
02	9036006	Подшипник поворот	1
03	4093738	Болт	36
04	A590920	Пружинная шайба	36
05	9027387	Ходовой устройство (правый)	1
06	9027388	Ходовой устройство (левый)	1
07	M121671	Болт	32
08	A590916	Пружинная шайба	32
09	3018900	Крышка	2
10	M111018	Болт	6
10	M111018	Болт	6
10	M111018	Болт	8
11	A590910	Пружинная шайба	6
11	A590910	Пружинная шайба	6
11	A590910	Пружинная шайба	8
12	4093615	Пластина	1
12	4093615	Пластина	1
13	4108842	Кронштейн	1
14	M121228	Болт	4
15	A590912	Пружинная шайба	4
16	9037164	Гидролинии хода в сборе	1
17	9030016	Трубопроводы крышка в сборе	1
18	9037165	Гусеница пружина в сборе	2
19	9029843	Направляющее колесо в сборе	2
20	9029818 замена: 9041756	Опорный каток в сборе	14
20	9029818	Опорный каток в сборе	14
20	9029818	Опорный каток в сборе	14
20	9041493	Опорный каток в сборе	14
20	9041756	Опорный каток в сборе	14
20	9041756	Опорный каток в сборе	14
21	4081236	Болт	56
22	A590916	Пружинная шайба	56
23	9029817	Поддерживающий каток в сборе	4
24	9714504	Пластина	2
25	4121891	Штанга	1
26	M111228	Болт	6
27	M111245	Болт	4
28	J217084	Шайба	10
29	A590912	Пружинная шайба	10
30	4122901	Крышка	2
31	4110901	Манжета	2
32	9032088	Гусеница тяга 810G в сборе	2
32	9032655	Гусеница тяга 610G в сборе	2
32	9033712	Гусеница тяга 610G в сборе	2
32	9033714	Гусеница тяга 910G в сборе	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
