Гидролинии рабочего оборудования — HITACHI UH081

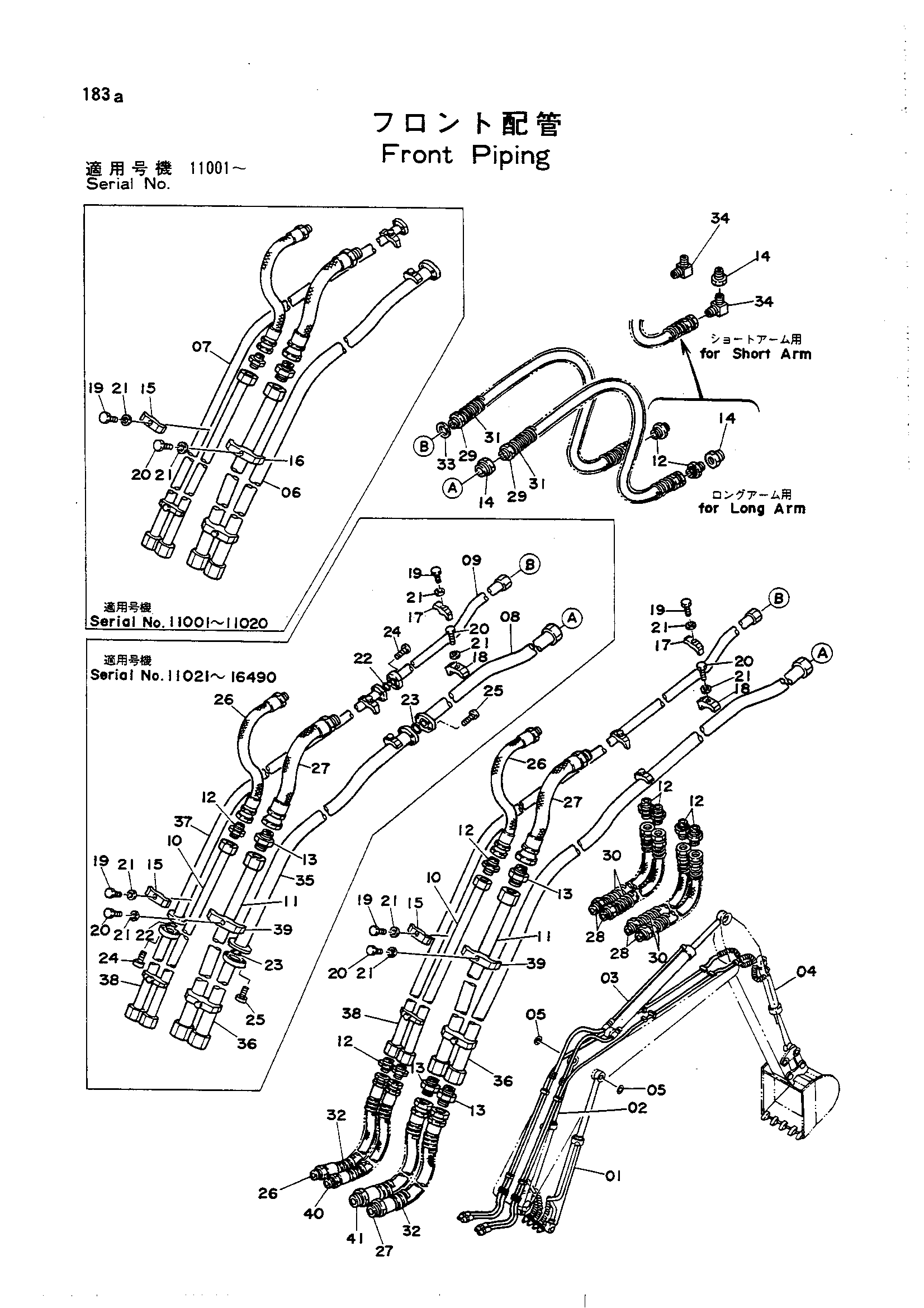

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2012439 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2012439 замена: 3018034 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3014815 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3014815 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3014815 замена: 3018034 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3018034 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3018034 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3018034 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3018034 замена: 3020008 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3020008 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3020008 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3020008 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3024278 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 3024278 замена: 3020008 | Гидроцилиндр стрела (правый) | 1 |
| 02 | 2012440 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2012440 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3014816 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3014816 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3014816 замена: 3018035 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3018035 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3018035 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3018035 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3018035 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3018035 замена: 3020010 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3020010 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3020010 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3020010 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3024277 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 3024277 замена: 3020010 | Гидроцилиндр стрела (левый) | 1 |
| 03 | 2012441 | Гидроцилиндр рукояти | 1 |
| 03 | 2012441 замена: 3018037 | Гидроцилиндр рукояти | 1 |
| 03 | 3014291 | Гидроцилиндр рукояти | 1 |
| 03 | 3014291 | Гидроцилиндр рукояти | 1 |
| 03 | 3014291 | Гидроцилиндр рукояти | 1 |
| 03 | 3014291 замена: 3018037 | Гидроцилиндр рукояти | 1 |
| 03 | 3018037 | Гидроцилиндр рукояти | 1 |
| 03 | 3018037 | Гидроцилиндр рукояти | 1 |
| 03 | 3018037 | Гидроцилиндр рукояти | 1 |
| 03 | 3018037 | Гидроцилиндр рукояти | 1 |
| 03 | 3018037 | Гидроцилиндр рукояти | 1 |
| 03 | 3024276 | Гидроцилиндр рукояти | 1 |
| 03 | 3024276 замена: 3018037 | Гидроцилиндр рукояти | 1 |
| 04 | 3015843 | Гидроцилиндр ковша | 1 |
| 04 | 3015843 | Гидроцилиндр ковша | 1 |
| 04 | 3015843 замена: 3018036 | Гидроцилиндр ковша | 1 |
| 04 | 3018036 | Гидроцилиндр ковша | 1 |
| 04 | 3018036 | Гидроцилиндр ковша | 1 |
| 04 | 3018036 замена: 3020013 | Гидроцилиндр ковша | 1 |
| 04 | 3020013 | Гидроцилиндр ковша | 1 |
| 04 | 3020013 | Гидроцилиндр ковша | 1 |
| 04 | 3020013 | Гидроцилиндр ковша | 1 |
| 04 | 3024275 | Гидроцилиндр ковша | 1 |
| 04 | 3024275 замена: 3020013 | Гидроцилиндр ковша | 1 |
| 05 | 4084578 | Пылезащитное уплотнение | 16 |
| 06 | 7007591 | Трубка | 1 |
| 07 | 7007592 | Трубка | 1 |
| 08 | 8013581 | Трубка | 1 |
| 08 | 8021270 | Трубка | 1 |
| 09 | 8013020 замена: A811035 | Трубка | 1 |
| 09 | 8013020 замена: 8020295 | Трубка | 1 |
| 09 | 8020295 | Трубка | 1 |
| 10 | 8015012 | Трубка | 1 |
| 11 | 8015013 | Трубка | 1 |
| 12 | 94-1304 | Адаптер S (для укороченный рукоять) | 7 |
| 12 | 94-1304 | Адаптер S (для удлинённый рукоять) | 9 |
| 13 | 94-1305 | Адаптер | 3 |
| 14 | 94-1604 | Переходник | 2 |
| 15 | 4053596 | Хомут трубки | 2 |
| 16 | 4053599 | Хомут трубки | 2 |
| 17 | 4053595 | Хомут трубки | 2 |
| 18 | 4053598 | Хомут трубки | 2 |
| 19 | M111256 | Болт | 4 |
| 20 | M111263 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 8 |
| 22 | A811030 | Уплотнительное кольцо | 1 |
| 22 | A811030 | Уплотнительное кольцо | 2 |
| 22 | A811035 | Уплотнительное кольцо | 2 |
| 23 | A811035 | Уплотнительное кольцо | 1 |
| 23 | A811035 | Уплотнительное кольцо | 2 |
| 24 | M351040 | Болт | 4 |
| 24 | M351040 | Болт | 8 |
| 25 | M351240 | Болт | 4 |
| 25 | M351240 | Болт | 8 |
| 26 | 4055057 замена: 4107974 | Шланг | 2 |
| 26 | 4107974 | Шланг | 2 |
| 27 | 4055338 | Шланг | 2 |
| 28 | 4055056 замена: 4107972 | Шланг | 4 |
| 28 | 4107972 | Шланг | 4 |
| 29 | 4091067 замена: 4107975 | Шланг | 2 |
| 29 | 4107975 | Шланг | 2 |
| 30 | 4053613 | Защита шланга | 4 |
| 31 | 4054448 | Защита шланга | 2 |
| 32 | 4505046 | Защита шланга | 4 |
| 33 | 4061743 | Шайба | 1 |
| 34 | 94-1404 | Угловой штуцер S (для укороченный рукоять) | 2 |
| 35 | 8016760 | Трубка | 1 |
| 35 | 8021269 | Трубка | 1 |
| 36 | 8016761 | Трубка | 1 |
| 36 | 8021268 | Трубка | 1 |
| 36 | 8024560 | Трубка | 1 |
| 37 | 8016759 замена: A811035 | Трубка | 1 |
| 37 | 8016759 замена: 8020297 | Трубка | 1 |
| 37 | 8020297 | Трубка | 1 |
| 38 | 8016762 замена: A811035 | Трубка | 1 |
| 38 | 8016762 замена: 8020296 | Трубка | 1 |
| 38 | 8020296 | Трубка | 1 |
| 38 | 8024561 | Трубка | 1 |
| 39 | 4053600 | Хомут трубки | 2 |
| 40 | 4055057 | Шланг | 1 |
| 40 | 4064688 | Шланг | 1 |
| 40 | 4064688 | Шланг | 1 |
| 40 | 4064688 | Шланг | 1 |
| 40 | 4107974 | Шланг | 1 |
| 40 | 4107974 | Шланг | 1 |
| 40 | 4107974 | Шланг | 1 |
| 41 | 4055338 | Шланг | 1 |
| 41 | 4055338 | Шланг | 1 |
| 41 | 4055338 | Шланг | 1 |
| 41 | 4064949 | Шланг | 1 |
| 41 | 4064949 | Шланг | 1 |
| 41 | 4064949 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
