Гидромотор поворота — HITACHI UH081

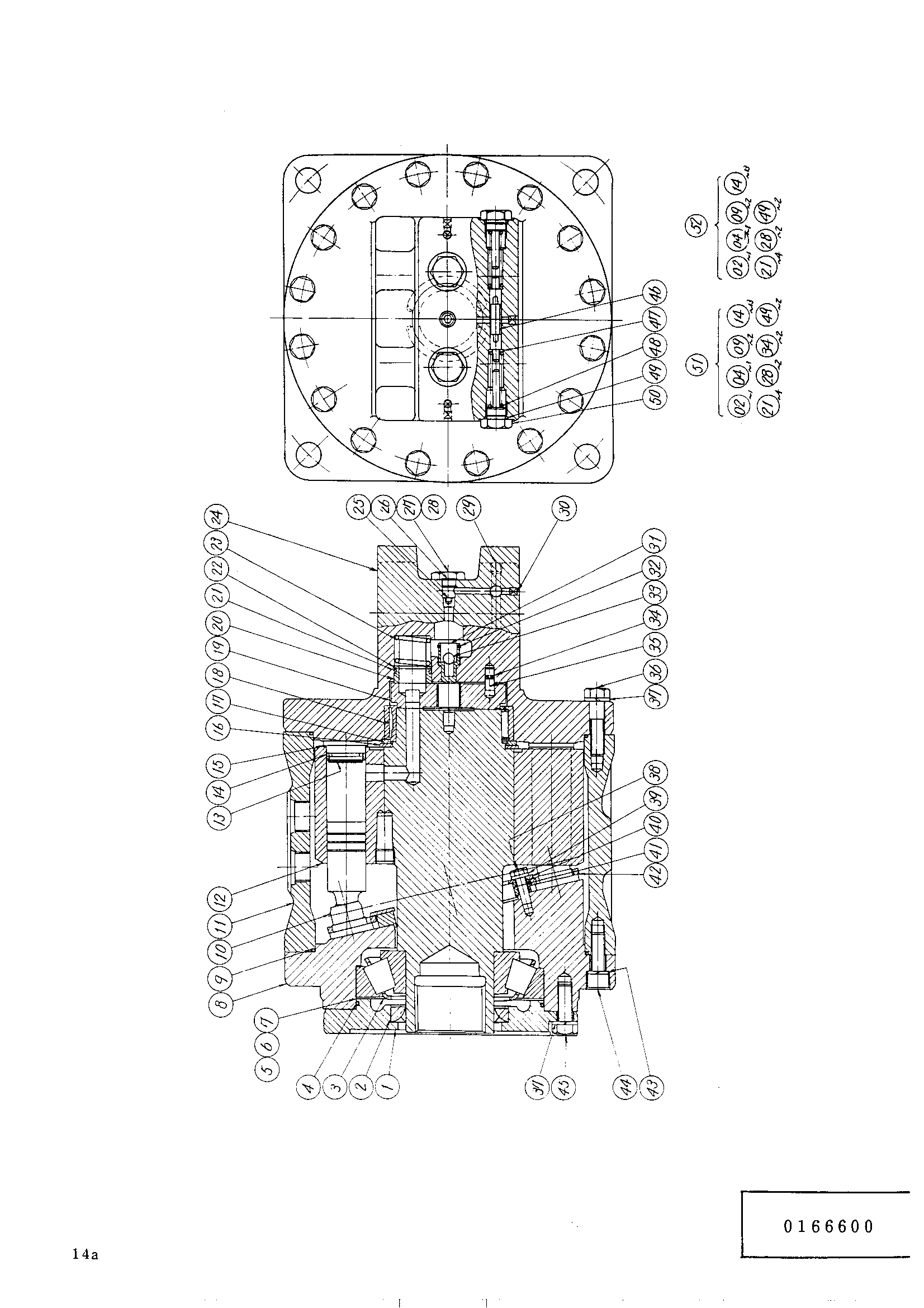

Заводская схема «Гидромотор поворота» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4125744	Гидромотор	1
02	0166601	Масляный уплотнение	1
03	0166602	Подшипник	1
04	0166603	Уплотнительное кольцо	1
05	0166604	Регулировочная шайба	1
06	0166605	Регулировочная шайба	1
07	0166606	Регулировочная шайба	1
09	0166607	Уплотнительное кольцо	2
13	0166608	Башмак	13
14	0166609	Кольцо тефлон	13
15	0166610	Пружина	13
16	0166611	Раке тхруст-б	1
17	0166612	Подшипник	1
18	0166613	Подшипник	1
19	0166614	Пластина	1
19	0166614	Пластина	1
19	0166645	Пластина	1
20	0166615	Втулка	4
21	0166616	Кольцо тефлон	4
22	0166617	Проставка	4
23	0166618	Пружина	4
25	0166619	Пробка	1
26	0166620	Пробка	1
27	0166621	Колпачок	2
27	0166621	Колпачок	2
27	0166646	Колпачок	2
28	0166622	Уплотнительное кольцо	2
29	0166623	Пробка	2
30	0166624	Пробка	5
31	0166625	Втулка	2
32	0166626	Палец	2
33	0166627	Стальной шарик	2
34	0166628	Уплотнительное кольцо	2
34	0166628	Уплотнительное кольцо	2
35	0166629	Палец	2
35	0166629	Палец	2
35	0166647	Палец	2
36	0166630	Болт	16
37	0166631	Пружинная шайба	22
38	0166632	Болт	6
39	0166633	Пружинная шайба	6
40	0166634	Стопорная пластина	1
41	0166635	Проставка	1
42	0166636	Пластина	1
43	0166637	Пружинная шайба	16
44	0166638	Болт сокет	16
45	0166639	Болт	6
47	0166641	Проставка	2
47	0166641	Проставка	2
47	0166649	Проставка	2
48	0166642	Пружина	2
48	0166642	Пружина	2
48	0166650	Пружина	2
49	0166643	Уплотнительное кольцо	2
50	0166644	Колпачок	2
50	0166644	Колпачок	2
50	0166651	Колпачок	2
51	4125739	Комплект уплотнений	1
51	4125739	Комплект уплотнений	1
52	4126788	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
