Рычаг управления (4-рычаг тип) — HITACHI UH081

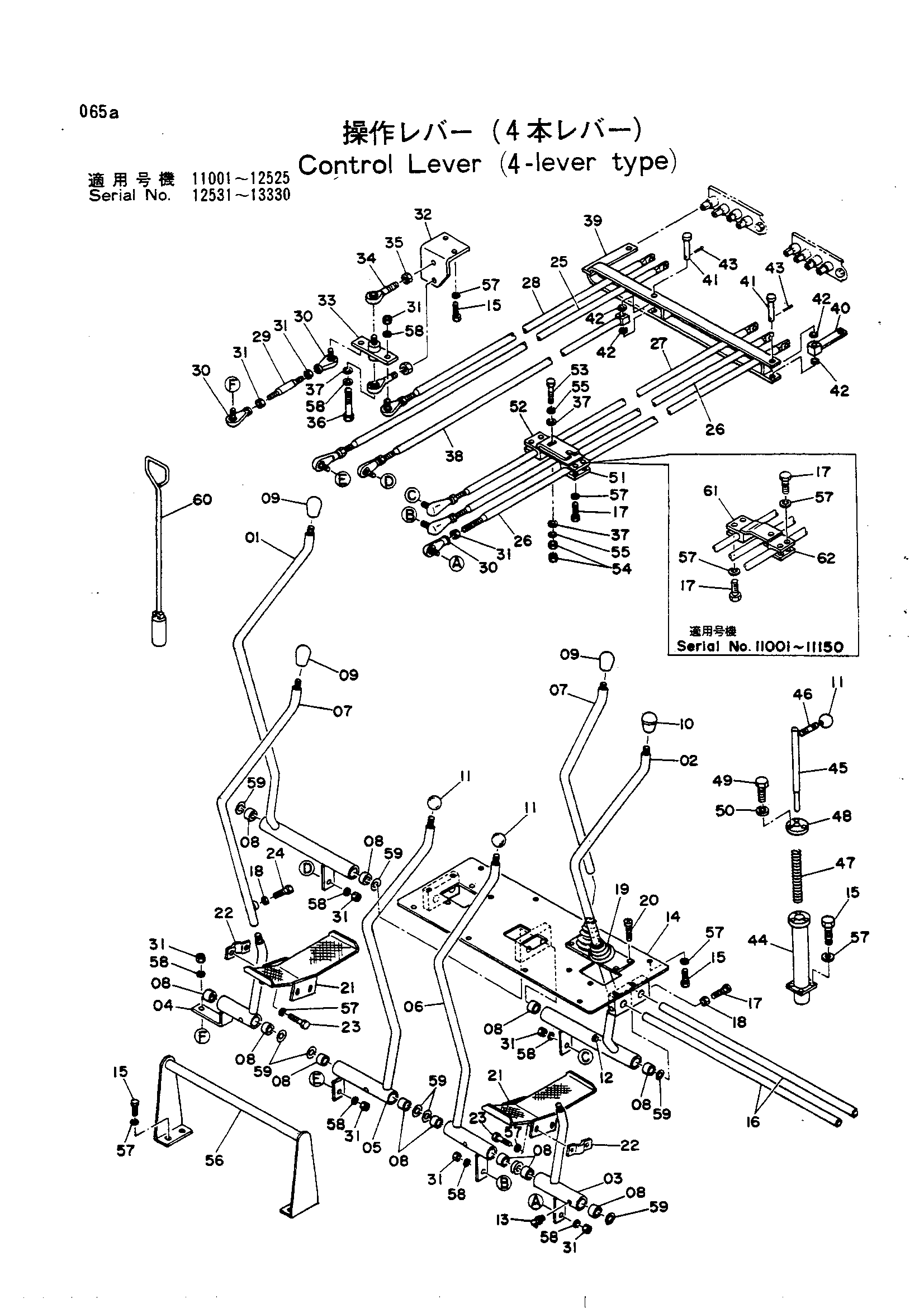

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7008031 | Рычаг | 1 |
| 02 | 7008033 | Рычаг | 1 |
| 03 | 7008035 | Рычаг | 1 |
| 04 | 7008036 | Уровень | 1 |
| 05 | 7008037 | Уровень | 1 |
| 06 | 7008038 | Уровень | 1 |
| 07 | 7008039 | Уровень | 2 |
| 08 | 4063692 | Игольчатый подшипник | 12 |
| 09 | 4075191 | Рукоятка | 3 |
| 10 | 4087458 | Крип | 1 |
| 11 | 499845 | Рукоятка | 3 |
| 12 | 487081 | Резиновая втулка | 1 |
| 13 | J75581 | Штуцер | 6 |
| 14 | 7008040 | Кронштейн | 1 |
| 15 | M111020 | Болт | 18 |
| 16 | 4068292 | Палец | 2 |
| 17 | M111032 | Болт | 10 |
| 18 | M501008 | Гайка | 8 |
| 19 | 8015955 | Защитный чехол | 2 |
| 20 | M430610 | Винт | 12 |
| 21 | 8008064 | Педаль | 2 |
| 22 | 4507563 | Опора | 2 |
| 23 | M111025 | Болт | 4 |
| 24 | 4086616 | Болт | 2 |
| 25 | 4097173 | Шток | 1 |
| 26 | 4097174 | Шток | 2 |
| 27 | 4097175 | Шток | 1 |
| 28 | 4097176 | Шток | 1 |
| 29 | 4097177 | Шток | 1 |
| 30 | 4056020 | Шарнир | 8 |
| 31 | M501210 | Гайка | 16 |
| 32 | 9711513 | Кронштейн | 1 |
| 33 | 9710583 | Рычаг | 1 |
| 34 | 4041959 | Концевой шток | 2 |
| 35 | M501411 | Гайка | 2 |
| 36 | M111236 | Болт | 1 |
| 37 | A590112 | Шайба | 1 |
| 37 | A590112 | Шайба | 3 |
| 38 | 8015953 | Шток | 1 |
| 39 | 8016758 | Тяга | 1 |
| 40 | 9710171 | Тяга | 1 |
| 41 | 4071791 | Палец | 2 |
| 42 | A590116 | Шайба | 4 |
| 43 | A764022 | Шплинт | 2 |
| 44 | 8013187 | Стойка | 1 |
| 45 | 9708743 | Ограничитель | 1 |
| 46 | M411080 | Болт шпилька | 1 |
| 47 | 453531 | Пружина | 1 |
| 48 | 4085299 | Крышка | 1 |
| 49 | M200614 | Болт | 3 |
| 50 | A590906 | Пружинная шайба | 3 |
| 51 | 8017343 | Рычаг | 1 |
| 52 | 8017344 | Рычаг | 1 |
| 53 | M200836 | Болт | 1 |
| 54 | M500807 | Гайка | 2 |
| 55 | A590108 | Шайба | 2 |
| 56 | 9710584 | Подставка для ног | 1 |
| 57 | A590910 | Пружинная шайба | 26 |
| 58 | A590912 | Пружинная шайба | 9 |
| 59 | 4081592 | Регулировочная шайба | 30 |
| 60 | 9707321 | Блокировка поворот | 1 |
| 61 | 8015332 замена: 8017343 | Рычаг | 1 |
| 61 | 8015332 замена: 8017344 | Рычаг | 1 |
| 62 | 8015333 замена: 8017344 | Рычаг | 1 |
| 62 | 8015333 замена: 8017343 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
