Грейфер гидроцилиндр — HITACHI UH081

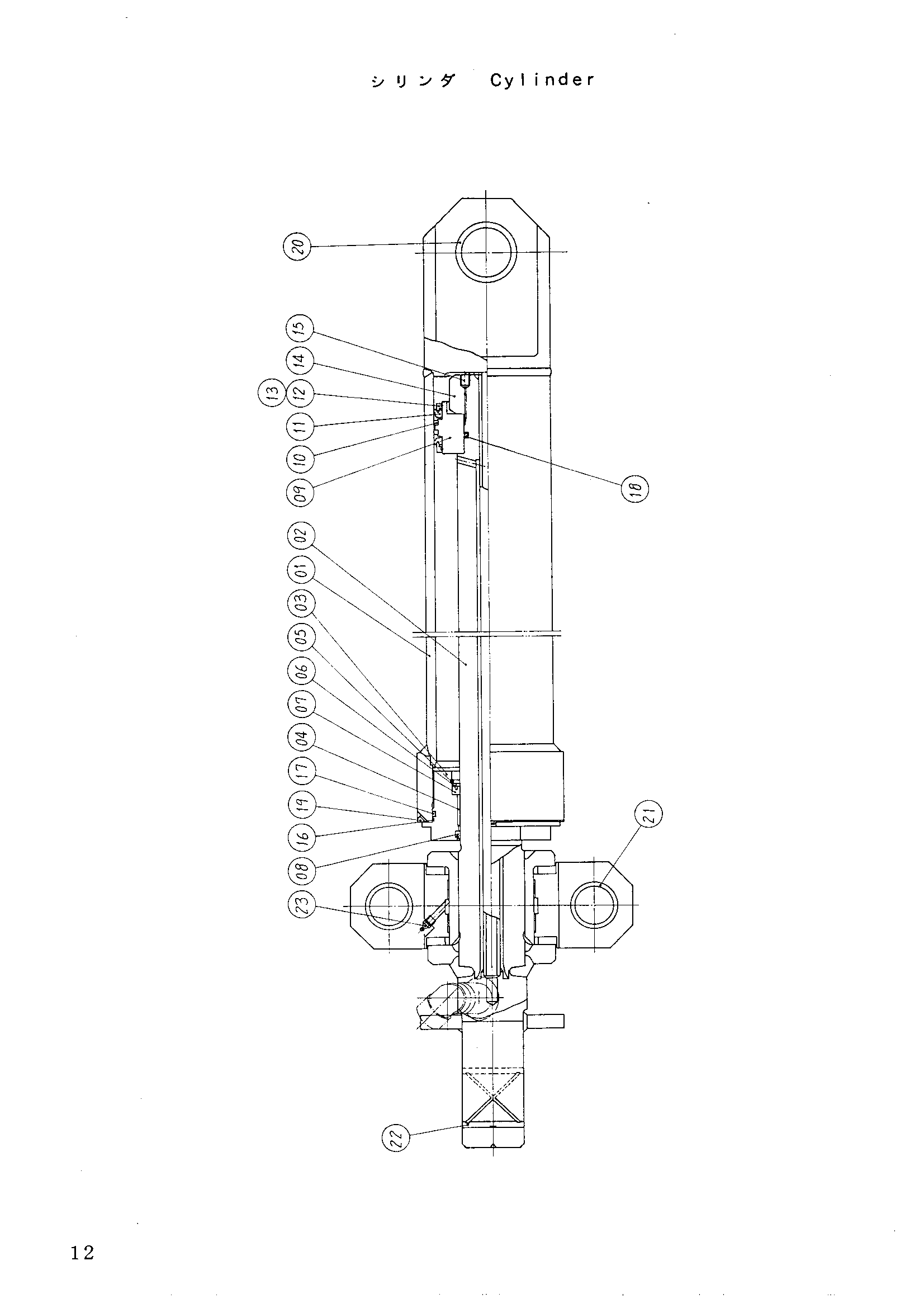

Заводская схема «Грейфер гидроцилиндр» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2007993 | Гидроцилиндр | 1 | |
| 01 | 4073696 | Трубка гидроцилиндр | 1 |
| 02 | 4073697 | Шток | 1 |
| 03 | 4073698 | Головка гидроцилиндра | 1 |
| 04 | 4501895 | Втулка | 1 |
| 05 | 4506137 | Кольцо фиксатор | 1 |
| 06 | 4506138 | Головка манжета | 1 |
| 07 | 4073699 | Кольцо U | 1 |
| 08 | 4067377 | Стеклоочиститель кольцо | 1 |
| 09 | 4073700 | Поршень | 1 |
| 10 | 4009436 | Поршневое кольцо | 2 |
| 11 | 4073701 | Кольцо | 2 |
| 12 | 4009439 | Держатель у-ринг | 2 |
| 13 | 4510807 | Ограничитель | 2 |
| 14 | 4073702 | Гайка | 1 |
| 15 | 4070109 | Установочный винт | 1 |
| 16 | 4073703 | Уплотнительное кольцо | 1 |
| 17 | 4034653 | Уплотнительное кольцо | 1 |
| 18 | 4073704 | Уплотнительное кольцо | 1 |
| 19 | 4073705 | Стопорная шайба | 1 |
| 20 | 4073706 | Втулка | 1 |
| 21 | 4506146 | Втулка | 4 |
| 22 | 4073707 | Втулка | 1 |
| 23 | 4009445 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
