Рама — HITACHI UH081

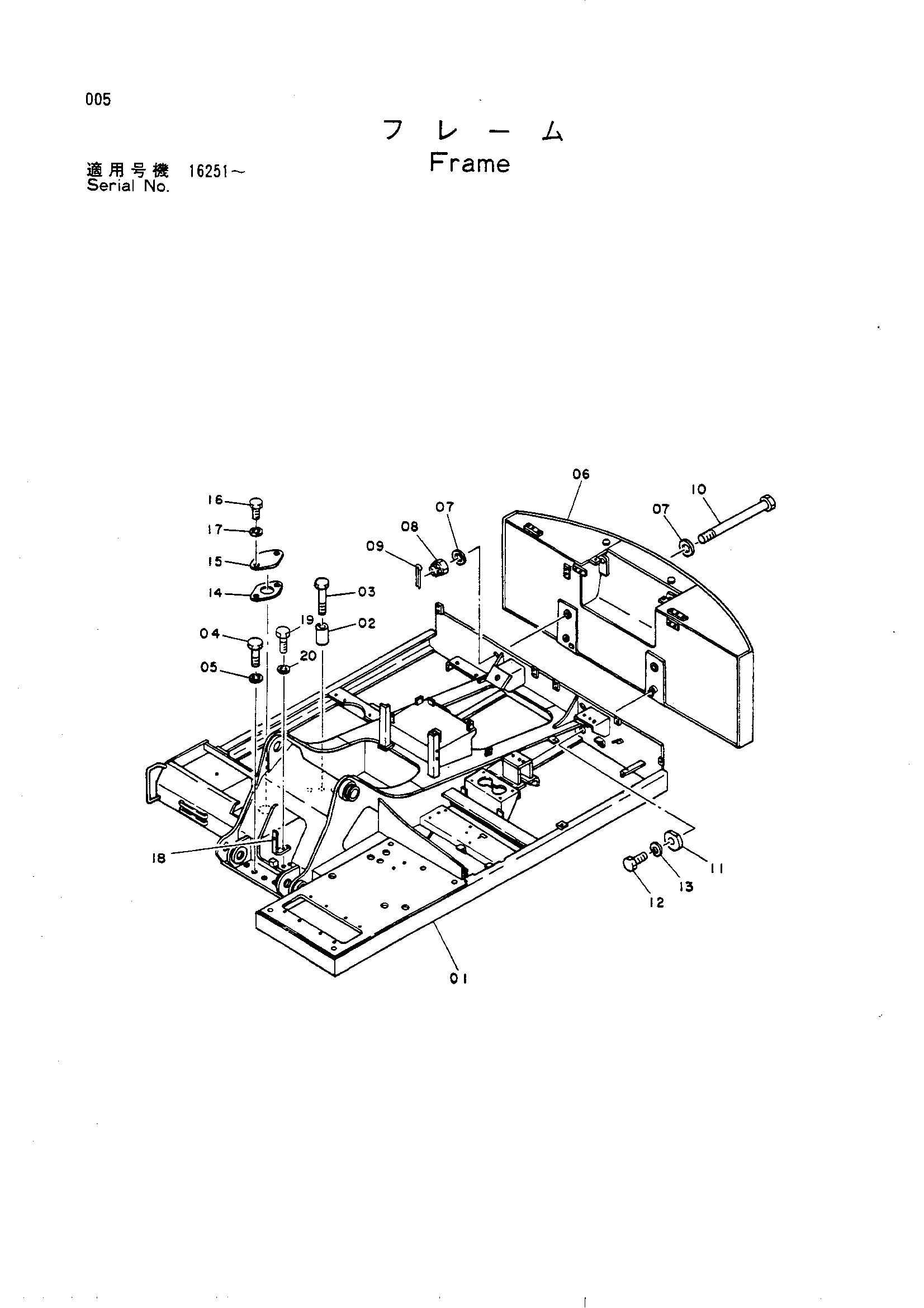

Заводская схема «Рама» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5001209 | Рама основной | 1 |
| 02 | 4512337 | Проставка | 6 |
| 03 | M122090 | Болт | 6 |
| 04 | 4093737 | Болт | 29 |
| 05 | A590920 | Пружинная шайба | 29 |
| 06 | 6005136 | Противовес | 1 |
| 07 | J21014 | Шайба | 4 |
| 08 | 487296 | Корончатая гайка | 2 |
| 09 | A768080 | Шплинт | 2 |
| 10 | 4057058 | Болт | 2 |
| 11 | 4086859 | Ограничитель | 2 |
| 12 | M122263 | Болт | 2 |
| 13 | A590922 | Пружинная шайба | 2 |
| 14 | 4510901 | Манжета | 1 |
| 15 | 4013896 замена: 4122901 | Крышка | 1 |
| 15 | 4122901 | Крышка | 1 |
| 16 | M111020 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | 4112595 | Кронштейн | 1 |
| 19 | M111236 | Болт | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
