Ходовой трубопроводы (стандарт гусеница) — HITACHI UH081

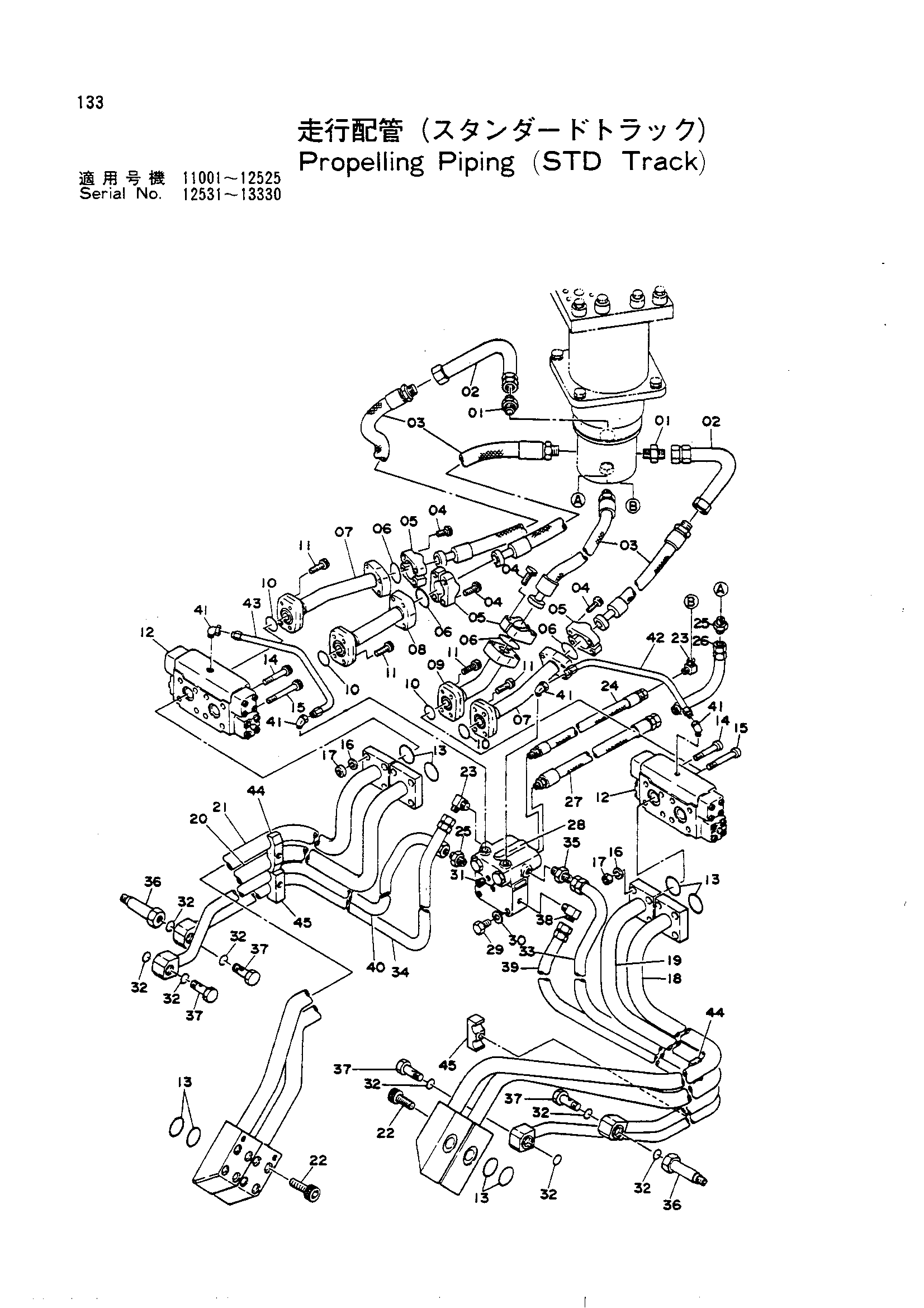

Заводская схема «Ходовой трубопроводы (стандарт гусеница)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1304 | Адаптер | 2 |
| 02 | 9707788 | Трубка | 2 |
| 03 | 4079476 замена: 4107976 | Шланг | 4 |
| 03 | 4107976 | Шланг | 4 |
| 04 | M351036 | Болт | 16 |
| 05 | 986910 | Фланец | 8 |
| 06 | 971489 | Уплотнительное кольцо | 4 |
| 07 | 8011848 | Трубка | 2 |
| 08 | 8011847 | Трубка | 1 |
| 09 | 8011964 | Трубка | 1 |
| 10 | A811030 | Уплотнительное кольцо | 4 |
| 11 | M341036 | Болт | 16 |
| 12 | 9026846 | Тормозной клапан | 2 |
| 13 | A811035 | Уплотнительное кольцо | 8 |
| 14 | M351201 | Болт | 8 |
| 15 | M351202 | Болт | 8 |
| 16 | A590912 | Пружинная шайба | 16 |
| 17 | M501210 | Гайка | 16 |
| 18 | 7002871 | Трубка | 1 |
| 19 | 7002876 | Трубка | 1 |
| 20 | 7002872 | Трубка | 1 |
| 21 | 7002875 | Трубка | 1 |
| 22 | M341450 | Болт | 16 |
| 23 | 94-1402 | Угловой штуцер | 2 |
| 24 | 4062752 | Шланг | 1 |
| 25 | 94-1303 | Адаптер | 2 |
| 26 | 8006811 | Трубка | 1 |
| 27 | 4043862 | Шланг | 1 |
| 28 | 4054577 | Тормозной клапан | 1 |
| 29 | M211032 | Болт | 3 |
| 30 | A590910 | Пружинная шайба | 3 |
| 31 | 94-2012 | Пробка | 1 |
| 32 | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 7007869 | Трубка | 1 |
| 34 | 7007870 | Трубка | 1 |
| 35 | 94-1302 | Адаптер | 1 |
| 36 | 4032837 | Адаптер | 2 |
| 37 | 4055998 | Болт | 4 |
| 38 | 94-1403 | Угловой штуцер | 1 |
| 39 | 7007867 | Трубка | 1 |
| 40 | 7007868 | Трубка | 1 |
| 41 | 4016788 | Штуцер | 4 |
| 42 | 4093758 | Трубка | 1 |
| 43 | 4093757 | Трубка | 1 |
| 44 | 4053597 | Хомут трубки | 2 |
| 45 | 4095402 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
