Крышка — HITACHI UH081

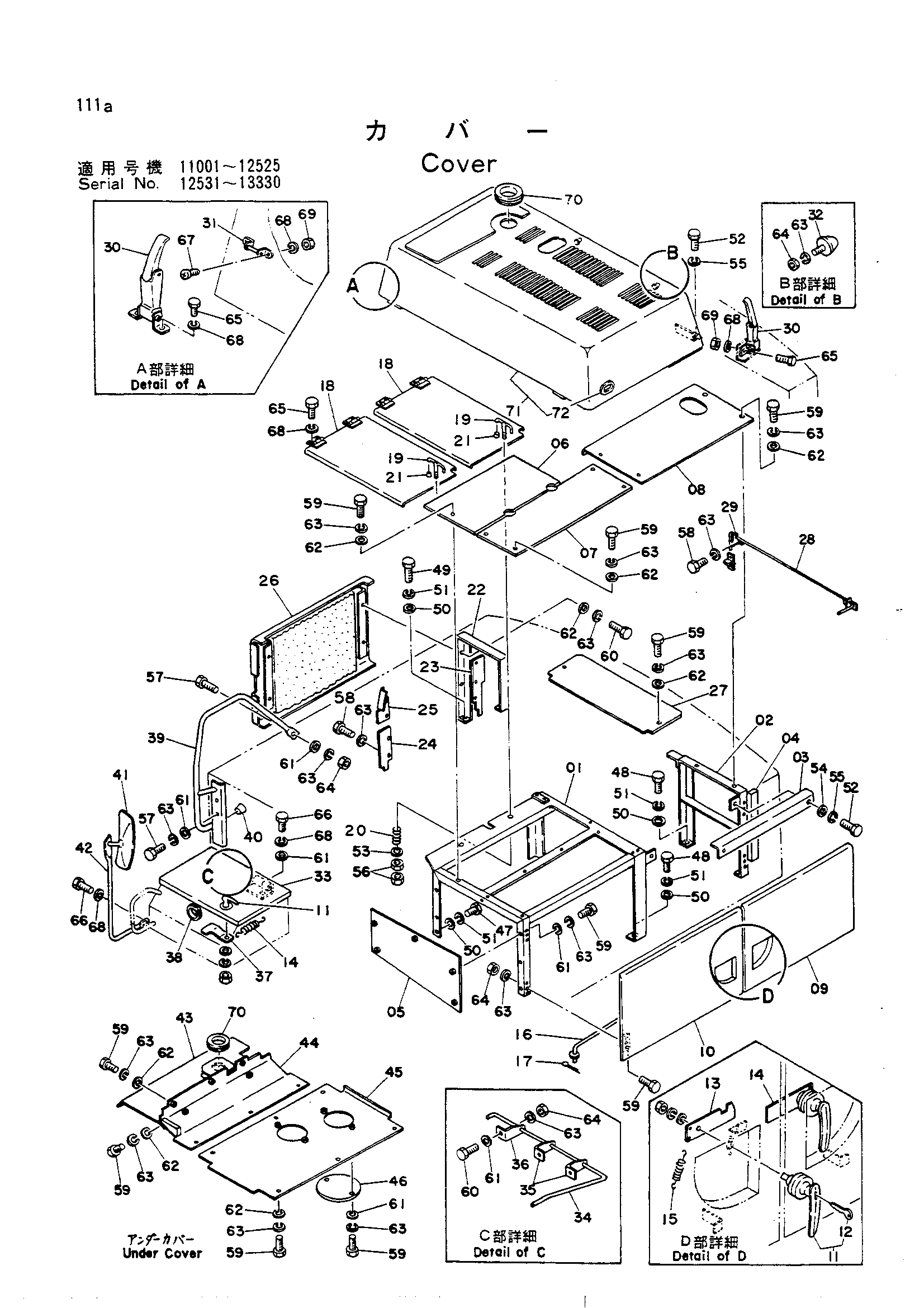

Заводская схема «Крышка» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003458	Опора	1
02	7007719	Опора	1
03	4094100	Опора	1
04	4094151	Резиновая прокладка	1
05	8015341	Крышка	1
06	8015337	Крышка	1
07	8015338	Крышка	1
08	8015339	Крышка	1
09	7007720	Дверь	1
10	7007721	Дверь	1
11	4087910	Рукоятка	3
12	971306	Шпонка	1
13	4054728	Стопорная пластина	1
14	4054729	Стопорная пластина	1
15	4501982	Пружина растяжения	3
16	9707254	Стойка	2
17	4022699	Стопорный палец	2
18	8015340	Крышка	2
19	9705508	Рукоятка	2
20	449179	Пружина компрессион	2
21	4054727	Резиновая прокладка	4
22	7007074	Опора	1
23	8013942	Пластина	1
24	8015336	Пластина	1
25	8015335	Пластина	1
26	7007722	Крышка	1
27	3014526	Крышка	1
28	4068811	Штанга торсион	1
29	9705510	Хомут	3
30	322831	Защёлка	3
31	485008	Анкхор	4
32	487195	Ограничитель	2
33	7007674	Крышка	1
34	4093809	Штанга торсион	1
35	4093810	Хомут	2
36	4093811	Хомут	1
37	4093812	Стопорная пластина	1
38	4093813	Резиновая втулка	1
39	7007718	Стойка	1
40	4094101	Колпачок	1
41	4093058	Зеркало	1
42	8015334	Стойка	1
43	8015786	Крышка	1
44	7007709	Крышка	1
45	8015342	Крышка	1
46	4094102	Крышка	2
47	M111628	Болт	2
48	M111632	Болт	4
49	M111636	Болт	2
50	A590116	Шайба	8
51	A590916	Пружинная шайба	8
52	M111225	Болт	8
53	A590112	Шайба	2
54	J217084	Шайба	2
55	A590912	Пружинная шайба	8
56	M501210	Гайка	4
57	M111032	Болт	3
58	M111018	Болт	13
59	M111020	Болт	48
60	M111022	Болт	7
61	A590110	Шайба	19
62	J217083	Шайба	31
63	A590910	Пружинная шайба	73
64	M501008	Гайка	18
65	M200816	Болт	14
66	M200822	Болт	6
67	M430820	Винт	6
68	A590908	Пружинная шайба	26
69	M500807	Гайка	8
70	4075565	Резиновая втулка	2
71	5000783	Крышка двигатель	1
72	4055843	Защёлка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
