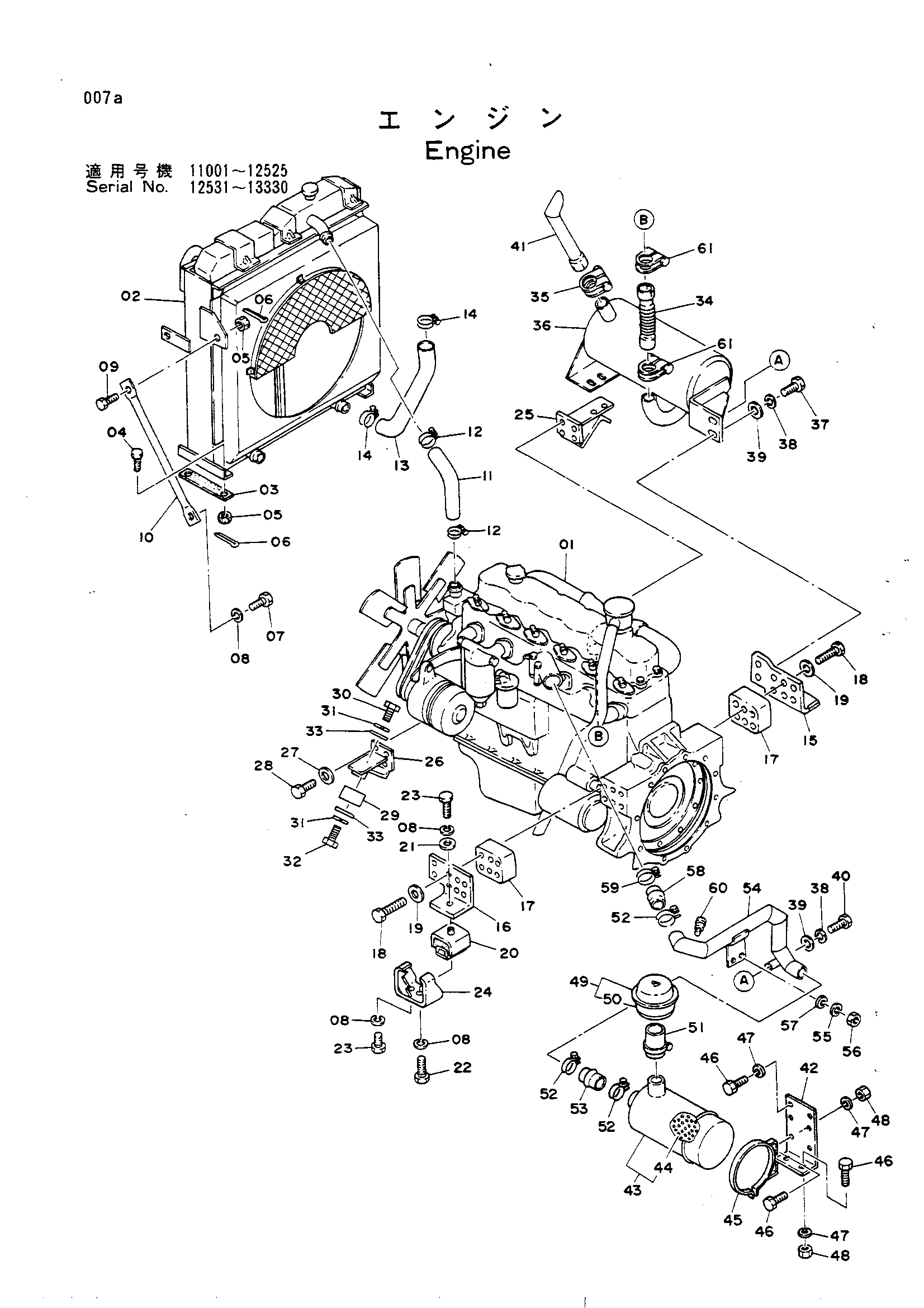

Двигатель — HITACHI UH081

Заводская схема «Двигатель» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4086888	Двигатель	1
02	4086889	Радиатор	1
03	4036576	Пластина резиновый	2
04	446335	Болт	4
05	M631619	Корончатая гайка	6
06	A764036	Шплинт	6
07	M111625	Болт	2
08	A590916	Пружинная шайба	10
09	445139	Болт	2
10	4093552	Стойка	2
11	4086892	Шланг	1
12	4504198	Хомут шланга	2
13	3015799	Водяной шланг	1
14	4504199	Хомут шланга	2
15	3014297	Кронштейн	1
16	3014299	Кронштейн	1
17	3014298	Пластина	2
18	M221490	Болт	12
19	4056190	Шайба	12
20	3501048	Резиновая прокладка	2
21	4087197	Шайба	2
22	M111650	Болт	2
23	M111632	Болт	6
24	8013629	Ограничитель	2
25	8013630	Кронштейн	1
26	8013628	Кронштейн	1
27	4086891	Шайба	8
28	M221236	Болт	8
29	4088986	Резиновая прокладка	2
29	486664 замена: 4088986	Резиновая прокладка	2
30	M111428	Болт	2
31	A590914	Пружинная шайба	4
32	M111425 замена: M111428	Болт	2
32	M111428	Болт	2
33	4086894	Шайба	4
34	4093553 замена: 1096140	Трубка	1
34	4093553 замена: 4101191	Трубка	1
34	4101191	Трубка	1
35	4078982	Хомут	1
36	4093554	Глушитель	1
37	M111232	Болт	3
38	A590912	Пружинная шайба	4
39	A590112	Шайба	4
40	M111236	Болт	1
41	9709837	Выпускная труба	1
42	4093549	Кронштейн	1
43	4084715	Воздушный фильтр	1
44	4509010	Элемент	1
45	4084882	Лента	2
46	M111020	Болт	8
47	A590910	Пружинная шайба	8
48	M501008	Гайка	6
49	4505403	Фильтр PRE	1
50	4045174	Дуст-коллектор	1
51	4084713	Удлинитель	1
52	4507397	Хомут шланга	3
53	4084714	Шланг	1
54	7007643	Трубка	1
54	7008262	Трубка	1
55	A590908	Пружинная шайба	2
55	A590910	Пружинная шайба	2
56	M500807	Гайка	2
56	M501008	Гайка	2
57	A590110	Шайба	2
58	4093548	Шланг	1
59	4512716	Хомут шланга	1
60	D911699	Индикатор	1
61	4078982 замена: 4101191	Хомут	2
61	4078982 замена: 4096140	Хомут	2
61	4096140	Хомут	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
