Пилотные гидролинии — HITACHI UH081

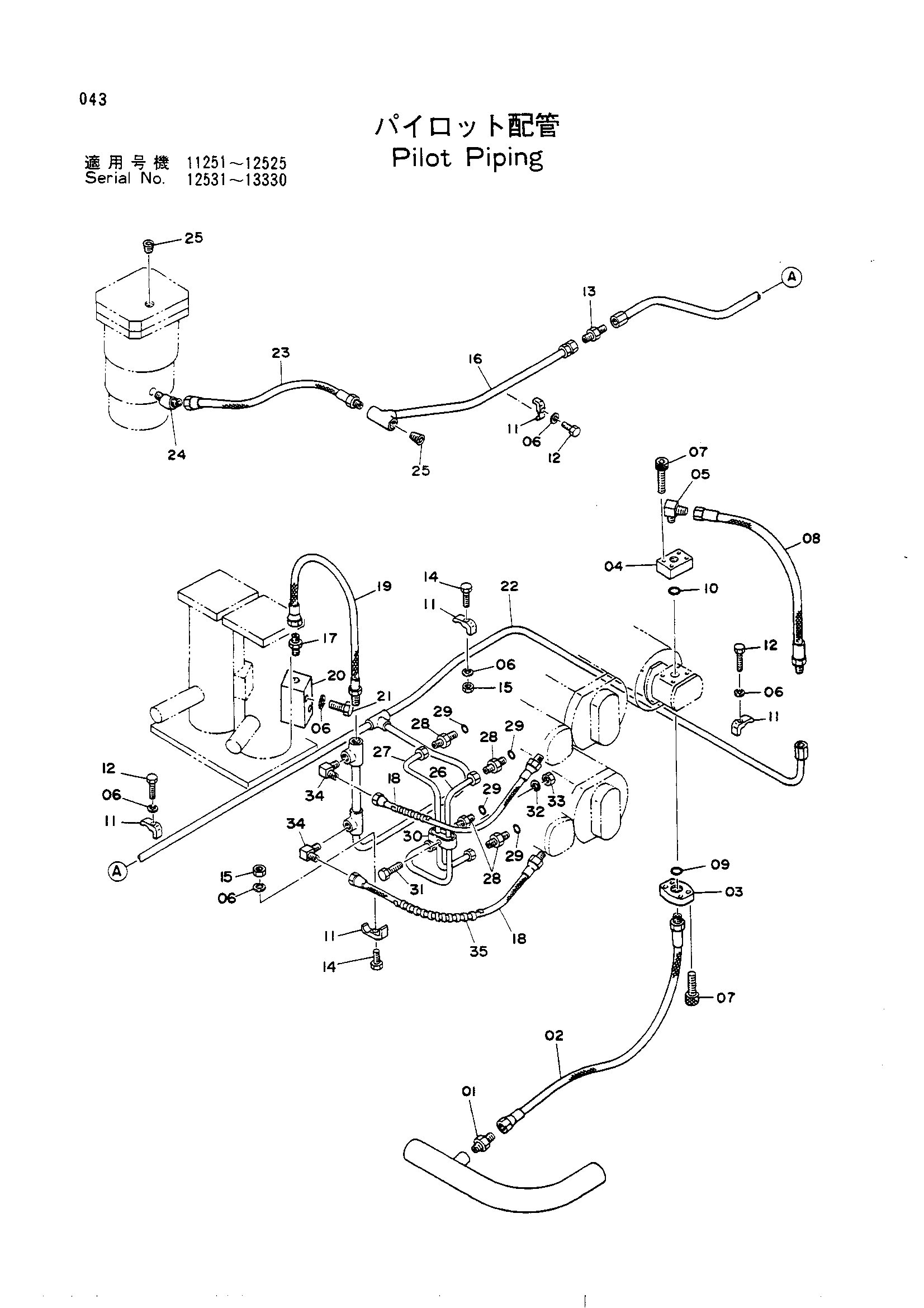

Заводская схема «Пилотные гидролинии» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1304 | Адаптер | 1 |
| 02 | 4036657 | Шланг | 1 |
| 03 | 4052746 | Фланец | 1 |
| 04 | 4093767 | Блок | 1 |
| 05 | 94-1403 | Угловой штуцер | 1 |
| 06 | A590910 | Пружинная шайба | 7 |
| 07 | 4057125 | Болт | 8 |
| 08 | 4058935 | Шланг | 1 |
| 09 | A811035 | Уплотнительное кольцо | 1 |
| 10 | A811030 | Уплотнительное кольцо | 1 |
| 11 | 4053594 | Хомут трубки | 5 |
| 12 | M111040 | Болт | 3 |
| 13 | 94-1303 | Адаптер | 1 |
| 14 | M111045 | Болт | 2 |
| 15 | M501008 | Гайка | 2 |
| 16 | 8015209 | Трубка | 1 |
| 17 | 94-1302 | Адаптер | 1 |
| 18 | 4098862 | Шланг | 2 |
| 19 | 4074307 | Шланг | 1 |
| 20 | 4057805 | Предохранительный клапан | 1 |
| 21 | M111071 | Болт | 2 |
| 22 | 7008741 | Трубка | 1 |
| 23 | 4054346 | Шланг | 1 |
| 24 | 94-1502 | Угловой штуцер | 1 |
| 25 | 94-2012 | Пробка | 2 |
| 26 | 3015181 | Трубка | 1 |
| 27 | 3015182 | Трубка | 1 |
| 28 | 4093020 | Адаптер | 4 |
| 29 | 4509180 | Уплотнительное кольцо | 4 |
| 30 | 4090937 | Хомут | 4 |
| 31 | M200832 | Болт | 2 |
| 32 | A590908 | Пружинная шайба | 2 |
| 33 | M500807 | Гайка | 2 |
| 34 | 94-1402 | Угловой штуцер | 2 |
| 35 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
