Гусеница (стандарт гусеница) — HITACHI UH081

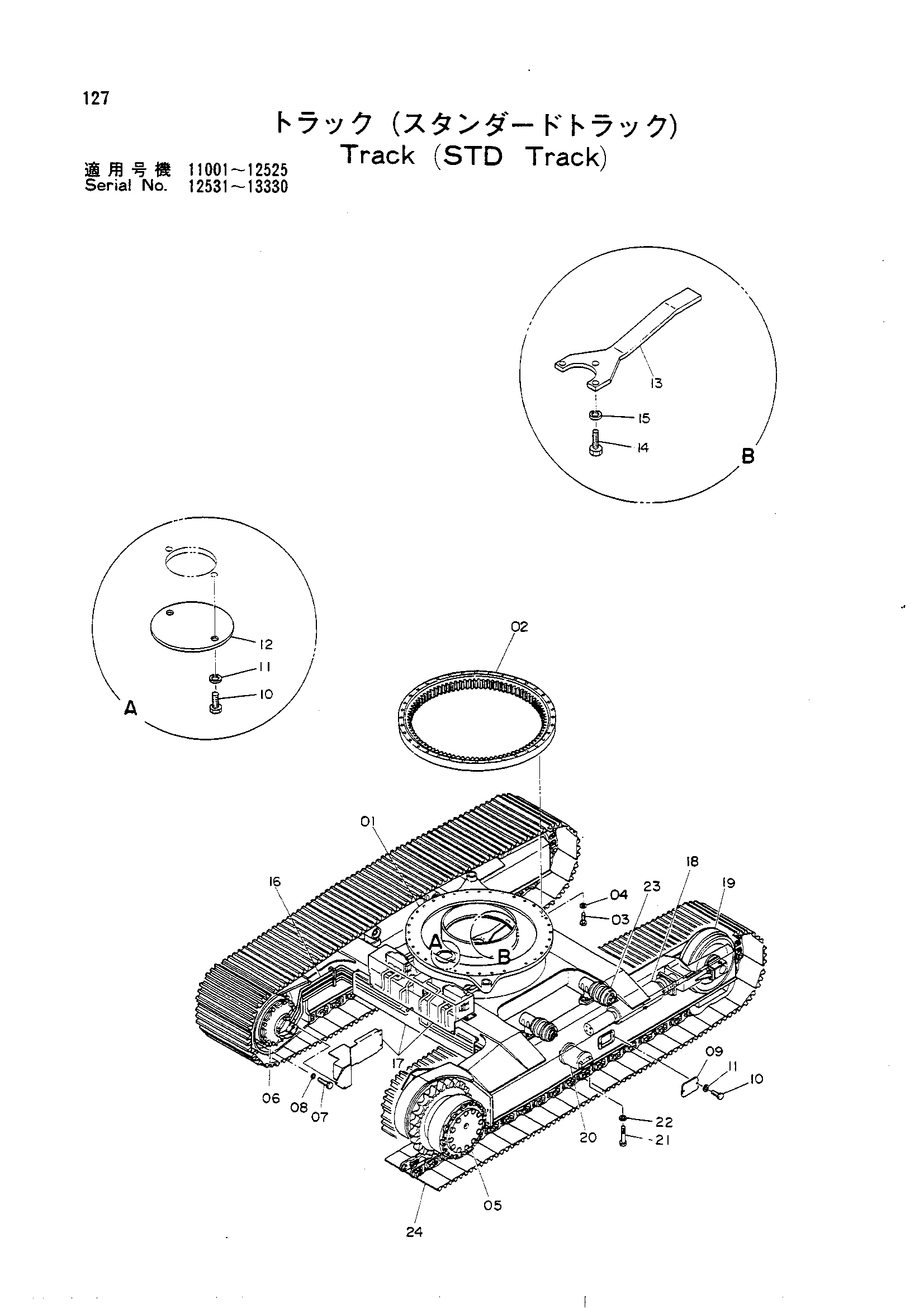

Заводская схема «Гусеница (стандарт гусеница)» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000774 | Гусеничная рама | 1 |
| 02 | 9029864 | Подшипник поворот | 1 |
| 03 | 4093738 | Болт | 36 |
| 04 | A590920 | Пружинная шайба | 36 |
| 05 | 9027387 | Ходовой устройство (правый) | 1 |
| 06 | 9027388 | Ходовой устройство (левый) | 1 |
| 07 | M121671 | Болт | 32 |
| 08 | A590916 | Пружинная шайба | 32 |
| 09 | 4505649 | Крышка | 2 |
| 10 | M111018 | Болт | 6 |
| 11 | A590910 | Пружинная шайба | 6 |
| 12 | 4093615 | Пластина | 1 |
| 13 | 4093666 | Кронштейн | 1 |
| 14 | M111228 | Болт | 3 |
| 15 | A590912 | Пружинная шайба | 3 |
| 16 | 9029842 | Ходовой трубопроводы в сборе | 1 |
| 17 | 9030016 | Трубопроводы крышка в сборе | 1 |
| 18 | 9026725 | Гусеница пружина в сборе | 2 |
| 19 | 9029843 | Направляющее колесо в сборе | 2 |
| 20 | 9029818 | Каток нижний в сборе | 14 |
| 21 | 4081236 | Болт | 56 |
| 22 | A590916 | Пружинная шайба | 56 |
| 23 | 9029817 | Поддерживающий каток в сборе | 4 |
| 24 | 9031251 замена: 9032655 | Гусеничная цепь 610G в сборе | 2 |
| 24 | 9032088 замена: 9033491 | Гусеничная цепь 810G в сборе | 2 |
| 24 | 9032655 | Гусеничная цепь 610G в сборе | 2 |
| 24 | 9033191 замена: 9033712 | Гусеничная цепь 610G в сборе | 2 |
| 24 | 9033491 | Гусеничная цепь 810G в сборе | 2 |
| 24 | 9033712 | Гусеничная цепь 610G в сборе | 2 |
| 24 | 9033714 | Гусеничная цепь 910G в сборе | 2 |
| 24 | 9034150 замена: 9033714 | Гусеничная цепь 910G в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
