Насос рычаг управления — HITACHI UH081

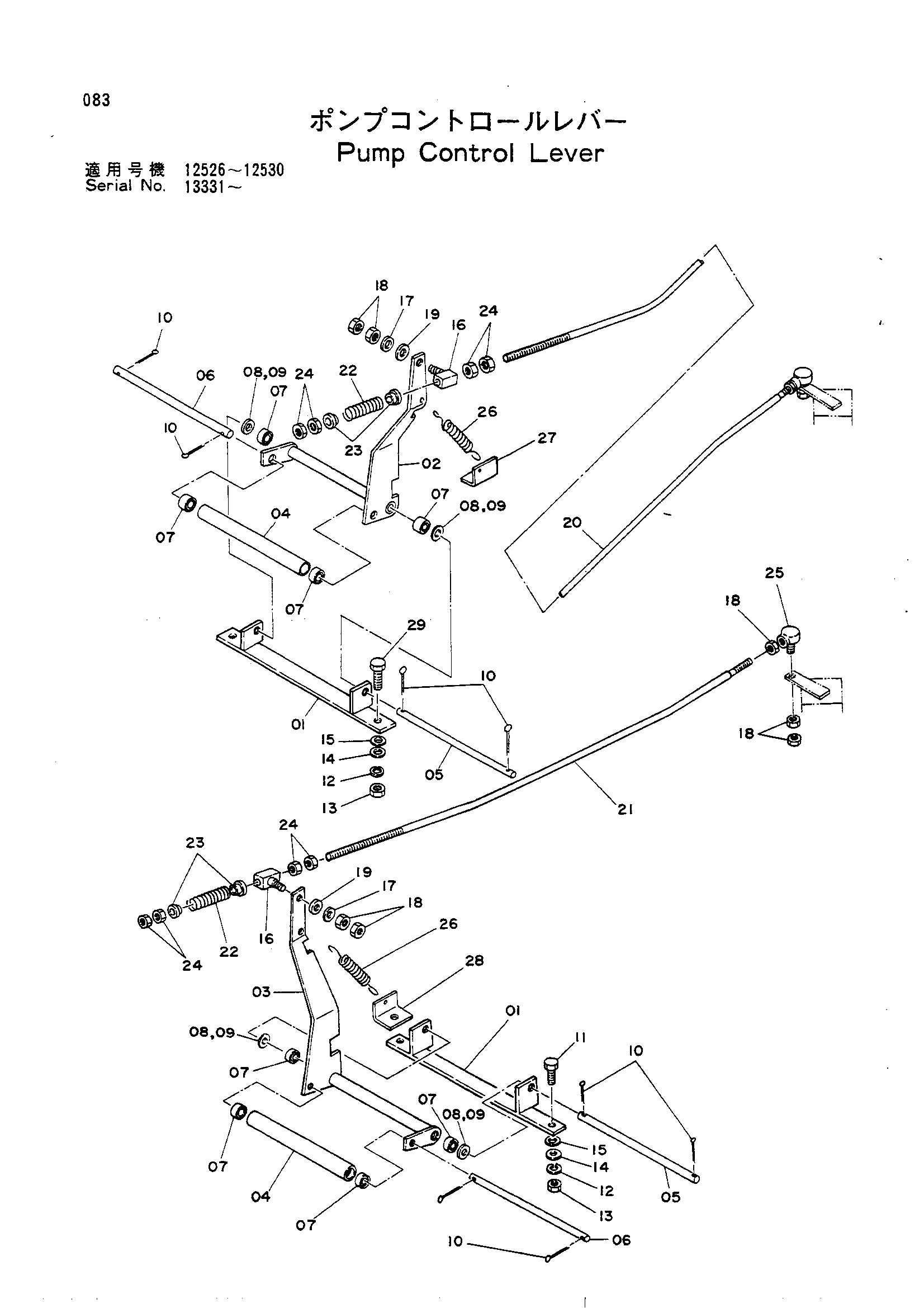

Заводская схема «Насос рычаг управления» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9712466 | Кронштейн | 2 |
| 02 | 8018832 | Рычаг | 1 |
| 03 | 8015359 | Рычаг | 1 |
| 04 | 4091891 | Ролик | 2 |
| 05 | 4512032 | Палец | 2 |
| 06 | 4512033 | Палец | 2 |
| 07 | 984597 | Шариковый подшипник | 8 |
| 08 | A590108 | Шайба | 4 |
| 09 | A590112 | Шайба | 4 |
| 10 | A762013 | Шплинт | 8 |
| 11 | M111232 | Болт | 2 |
| 11 | M111232 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | M501210 | Гайка | 4 |
| 14 | A590112 | Шайба | 4 |
| 15 | 4094152 | Регулировочная шайба | 15 |
| 16 | 487345 | Соединение | 2 |
| 17 | A590106 | Шайба | 2 |
| 18 | M500605 | Гайка | 10 |
| 19 | A590110 | Шайба | 2 |
| 20 | 3019048 | Шток | 1 |
| 21 | 3015923 | Шток | 1 |
| 22 | 4502579 | Пружина компрессион | 2 |
| 23 | 4502580 | Пружина направляющая | 4 |
| 24 | M500807 | Гайка | 8 |
| 25 | 4056017 | Шарнир | 2 |
| 26 | 4501982 | Пружина растяжения | 2 |
| 27 | 4107829 | Кронштейн | 1 |
| 28 | 4107830 | Кронштейн | 1 |
| 29 | M111240 | Болт | 2 |
| 29 | M111250 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
