Поршень насос — HITACHI UH081

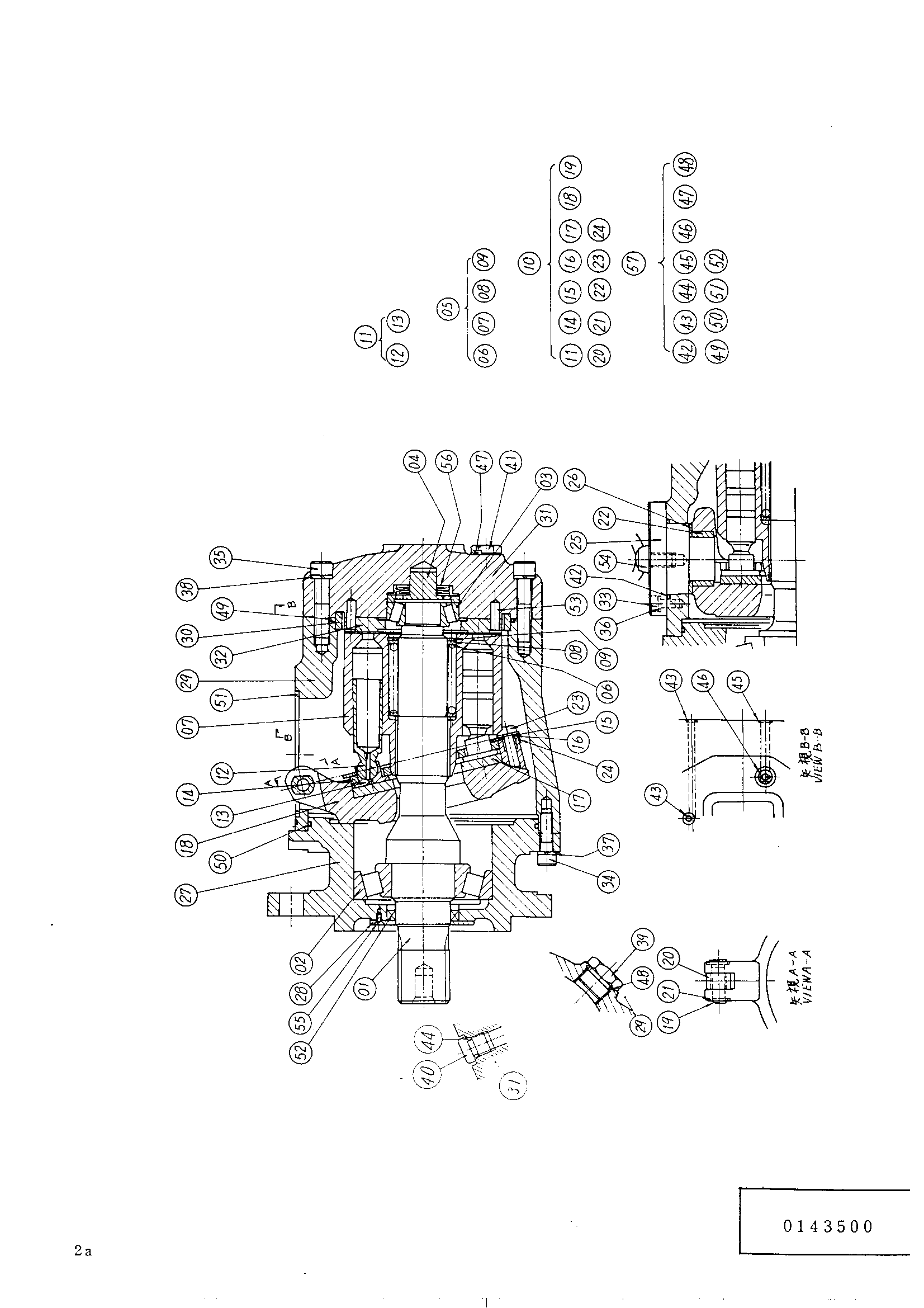

Заводская схема «Поршень насос» для HITACHI UH081. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4105054 | Поршневой насос | 1 | |
| 01 | 4070171 | Вал привод | 1 |
| 02 | 4070148 | Подшипник | 1 |
| 03 | 4070149 | Подшипник | 1 |
| 04 | 0126215 | Направляющая | 1 |
| 05 | 0143501 | Гидроцилиндр | 1 |
| 06 | 0100005 | Пружина | 1 |
| 07 | 0126202 | Гидроцилиндр | 1 |
| 08 | 0100007 | Кольцо направляющая | 2 |
| 09 | 0126203 | Кольцо фиксатор | 1 |
| 10 | 0143503 | Пластина свасх | 1 |
| 11 | 0143504 | Поршень | 9 |
| 14 | 0100010 | Пластина комплект | 1 |
| 15 | 0126206 | Пластина крепление | 2 |
| 16 | 0100013 | Регулировочная шайба | 1 |
| 17 | 0100014 | Пластина башмак | 1 |
| 18 | 0126207 | Пластина свасх | 1 |
| 19 | 0100016 | Палец | 1 |
| 20 | 0143505 | Кольцо | 1 |
| 21 | 991336 | Кольцо фиксатор | 1 |
| 22 | 0143506 | Втулка | 2 |
| 23 | 0126208 | Болт | 4 |
| 24 | 0100049 | Шайба | 4 |
| 25 | 4070150 | Мост | 2 |
| 26 | 4070163 | Кольцо направляющая | 2 |
| 27 | 0143507 | Корпус подшипник | 1 |
| 28 | 4070152 | Крышка передний | 1 |
| 29 | 0126201 | Корпус | 1 |
| 30 | 4070151 | Кольцо дистанке | 1 |
| 31 | 0143508 | Крышка клапан | 1 |
| 32 | 0126212 | Пластина клапан | 1 |
| 33 | 4070158 | Болт с внутренним шестигранником | 8 |
| 34 | 0126214 | Болт с внутренним шестигранником | 8 |
| 35 | 0116424 | Болт | 6 |
| 36 | 4070161 | Пружинная шайба | 8 |
| 37 | 4070160 | Пружинная шайба | 8 |
| 38 | 4070159 | Пружинная шайба | 6 |
| 39 | 4070153 | Пробка | 2 |
| 40 | 4070165 | Пробка | 2 |
| 41 | 0143509 | Пробка | 1 |
| 42 | A811065 | Уплотнительное кольцо | 2 |
| 43 | 4506407 | Уплотнительное кольцо | 2 |
| 44 | 4506408 | Уплотнительное кольцо | 2 |
| 45 | 4506320 | Уплотнительное кольцо | 1 |
| 46 | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4506416 | Уплотнительное кольцо | 1 |
| 48 | 4070154 | Уплотнительное кольцо | 2 |
| 49 | 4070156 | Уплотнительное кольцо | 1 |
| 50 | 4070155 | Уплотнительное кольцо | 1 |
| 51 | 4070166 | Уплотнение | 1 |
| 52 | 0126213 | Масляное уплотнение | 1 |
| 53 | 0143510 | Палец | 2 |
| 54 | 4070168 | Болт проушина | 1 |
| 55 | M470510 | Винт | 6 |
| 56 | 0126216 | Пружина пластина | 4 |
| 57 | 4125729 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH081 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
