Трубопроводы системы смазки — HITACHI UH073

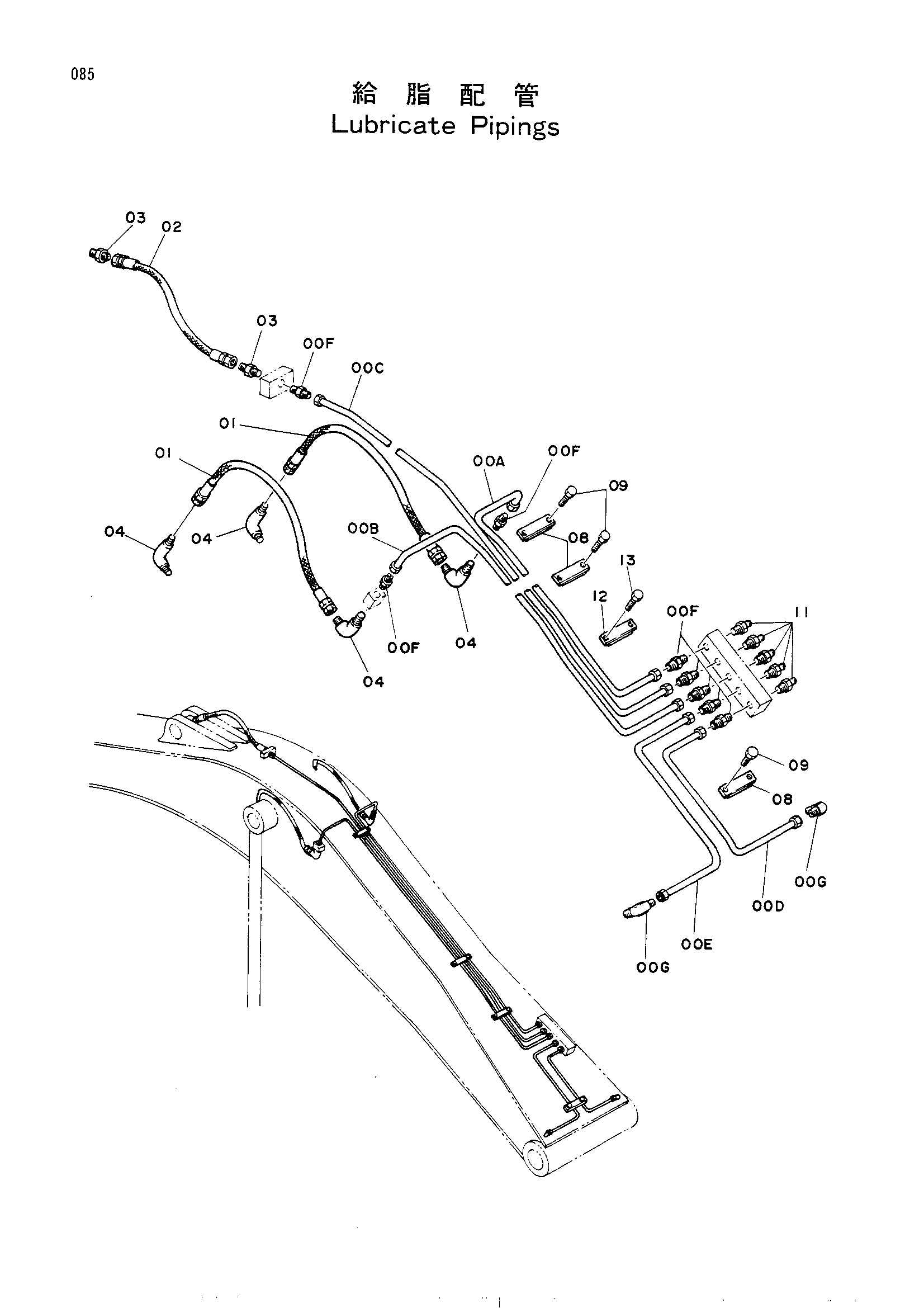

Заводская схема «Трубопроводы системы смазки» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 3027319 | Трубка | 1 |
| 00A-G | 9050947 | Трубка в сборе | 1 |
| 00B | 3027320 | Трубка | 1 |
| 00C | 3027321 | Трубка | 1 |
| 00D | 3027322 | Трубка | 1 |
| 00E | 3027323 | Трубка | 1 |
| 00F | 4130169 | Штуцер трубки | 8 |
| 00G | 4130174 | Штуцер трубки | 2 |
| 01 | 4124783 | Нейлоновый шланг | 2 |
| 02 | 4512113 | Нейлоновый шланг | 1 |
| 03 | 94-1301 | Адаптер | 2 |
| 04 | 94-1401 | Угловой штуцер | 4 |
| 08 | 4054024 | Хомут | 3 |
| 09 | J901030 | Болт | 6 |
| 11 | J75482 | Штуцер | 5 |
| 12 | 4054024 | Хомут | 1 |
| 13 | J901030 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
