Кабина — HITACHI UH073

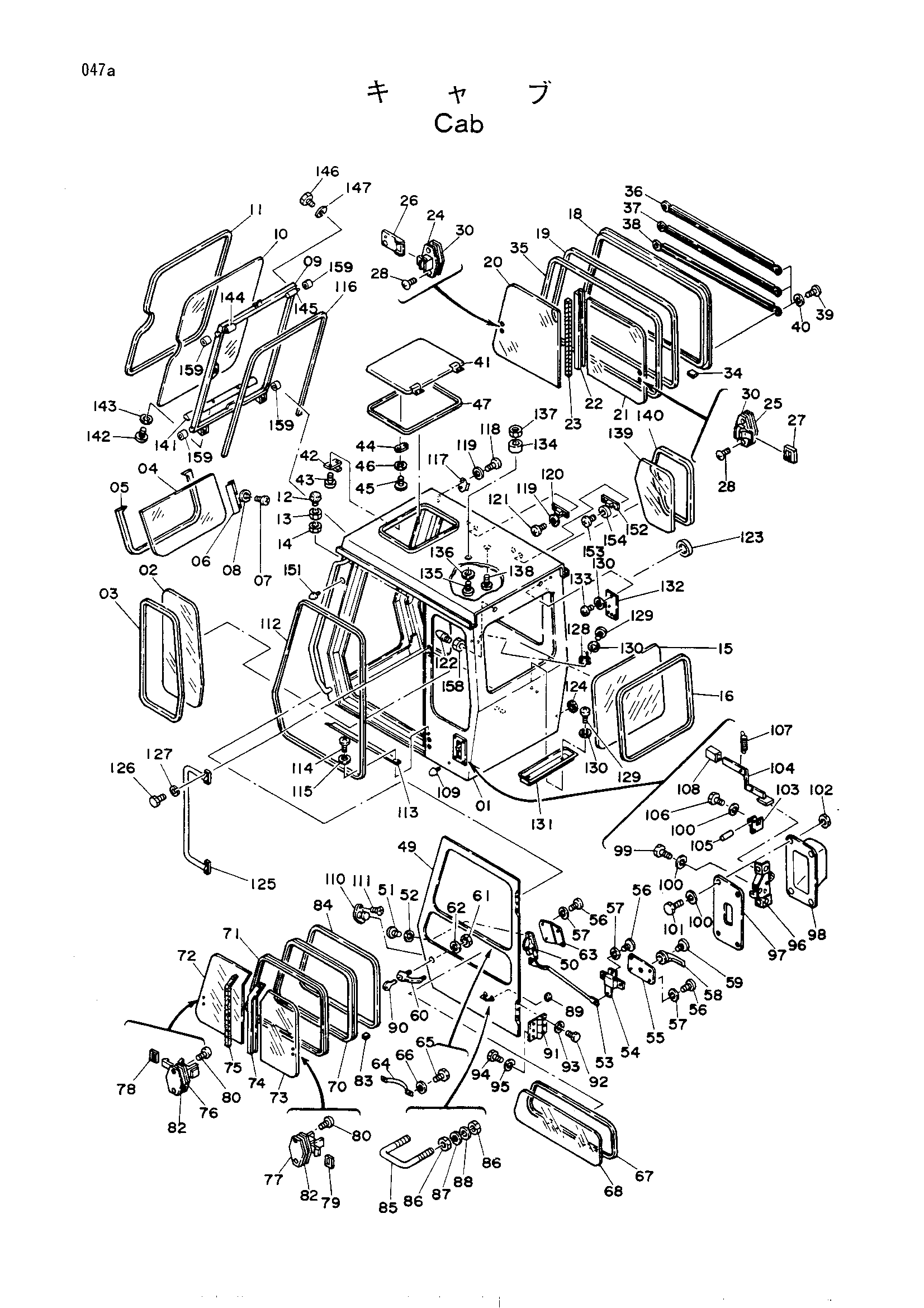

Заводская схема «Кабина» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4156940	Кабина в сборе	1
01	4147876	Кабина	1
02	4147877	Стекло	1
03	4163242	Резиновый H	1
04	4147878	Стекло	1
05	4147879	Резиновая прокладка	1
06	4147880	Направляющая	2
07	M200813	Болт	6
08	A590908	Пружинная шайба	6
09	4162142	Рама	1
10	4162143	Стекло	1
11	4091405	Резиновый H	1
12	4147883	Ограничитель	2
13	M501006	Гайка	2
14	M501008	Гайка	2
15	4147884	Стекло	1
16	4163242	Резиновый H	1
18-30	4147885	Окно в сборе	1
18	4147886	Рамка окна	1
19	4147887	Стекло RUN	1
20	4147888	Стекло	1
21	4147889	Стекло	1
22	4147890	Рамка окна	1
23	4147891	Веатхер стрип	1
24	4084264	Замок	1
25	4084265	Замок	1
26	4147892	Защёлка	1
27	4147893	Защёлка	1
28	M470413	Винт	4
30	4147894	Проставка	2
34	4147896	Проставка	10
35	4147897	Велт	1
36	4147898	Защитный кожух	1
37	4147899	Защитный кожух	1
38	4147900	Защитный кожух	1
39	M430820	Винт	6
40	A590908	Пружинная шайба	6
41	4125395	Крышка	1
42	4084437	Замок	1
43	M470410	Винт	2
44	4514800	Замок	1
45	M430408	Винт	2
46	A590904	Пружинная шайба	2
47	4125396	Резиновая прокладка	1
49-93	4147901	Дверь в сборе	1
49	4147902	Дверь	1
50	4128454	Замок двери	1
51	M430610	Винт	3
52	A590906	Пружинная шайба	3
53	4147903	Шток	1
54	4128455	Рычаг	1
55	4147904	Крышка	1
56	M430510	Винт	11
57	A590905	Пружинная шайба	11
58	4128460	Рукоятка	1
59	M470513	Винт	1
60	4177190	Рукоятка наружный	1
61	M500807	Гайка	2
62	A590908	Пружинная шайба	2
63	4147905	Крышка	1
64	4089005	Рукоятка	2
65	M430530	Винт	8
66	A590905	Пружинная шайба	8
67	4147907	Резиновая прокладка	1
68	4147906	Стекло	1
70-82	4147908	Окно в сборе	1
70	4147909	Рамка окна	1
71	4147910	Стекло RUN	1
72	4147911	Стекло	1
73	4147912	Стекло	1
74	4147913	Рамка окна	1
75	4147914	Веатхер стрип	1
76	4084265	Замок	1
77	4084264	Замок	1
78	4147943	Защёлка	1
79	4147893	Защёлка	1
80	M470413	Винт	4
82	4147894	Проставка	2
83	4147896	Проставка	10
84	4147942	Велт	1
85	4147915	U-образный болт	1
86	M501008	Гайка	4
87	A590910	Пружинная шайба	2
88	A590110	Плоская шайба	2
89	4084302	Резиновая прокладка	2
90	971306	Шпонка	1
91	4147959	Петля дверь	1
92	M111025	Болт	3
93	A590910	Пружинная шайба	3
94	M111022	Болт	6
95	A590910	Пружинная шайба	6
96	4113118	Замок	1
97	4147916	Кронштейн	1
98	4102259	Крышка	1
99	M200813	Болт	2
100	A590908	Пружинная шайба	8
101	M200825	Болт	4
102	M500807	Гайка	4
103	4089007	Кронштейн	1
104	4147917	Рычаг	1
105	4089009	Палец	1
106	M200816	Болт	2
107	4147918	Пружина	1
108	4089012	Колпачок	1
109	4040730	Ограничитель	2
110	4128473	Ответная планка	1
111	4141747	Винт	2
112	4128462	Луббер	1
113	4147919	Защитный кожух	1
114	M430610	Винт	2
115	A590906	Пружинная шайба	2
116	4091429	Резиновая прокладка	1
117	4147920	Ограничитель	2
118	M430816	Винт	4
119	A590908	Пружинная шайба	6
120	4147921	Ограничитель	1
121	M430810	Винт	2
122	4147883	Ограничитель	2
123	4038616	Резиновая прокладка	3
124	4147922	Резиновая втулка	3
125	4147923	Ханд направляющая	1
126	M111016	Болт	4
127	A590910	Пружинная шайба	4
128	4147924	Крюк	1
129	M430510	Винт	6
130	A590905	Пружинная шайба	9
131	4147925	Трай	1
132	4147926	Пластина	1
133	M430513	Винт	3
134	485013	Амортизатор	1
135	4101515	Винт	1
136	4101517	Шайба	4
137	4101518	Гайка	1
138	4101516	Винт	3
139	4147944	Стекло	1
140	4163241	Резиновый H	1
141	4147956	Резиновая прокладка	1
142	4138159	Винт	4
143	A590103	Плоская шайба	4
144	4147957	Замок	1
145	4147958	Замок	1
146	M111016	Болт	4
147	A590910	Пружинная шайба	4
151	4172321	Резиновая прокладка	2
152	4173764	Стопер	1
153	M430613	Винт	2
154	A590906	Пружинная шайба	2
158	M501008	Гайка	2
159	4183703	Ролик	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
