Основные гидролинии — HITACHI UH073

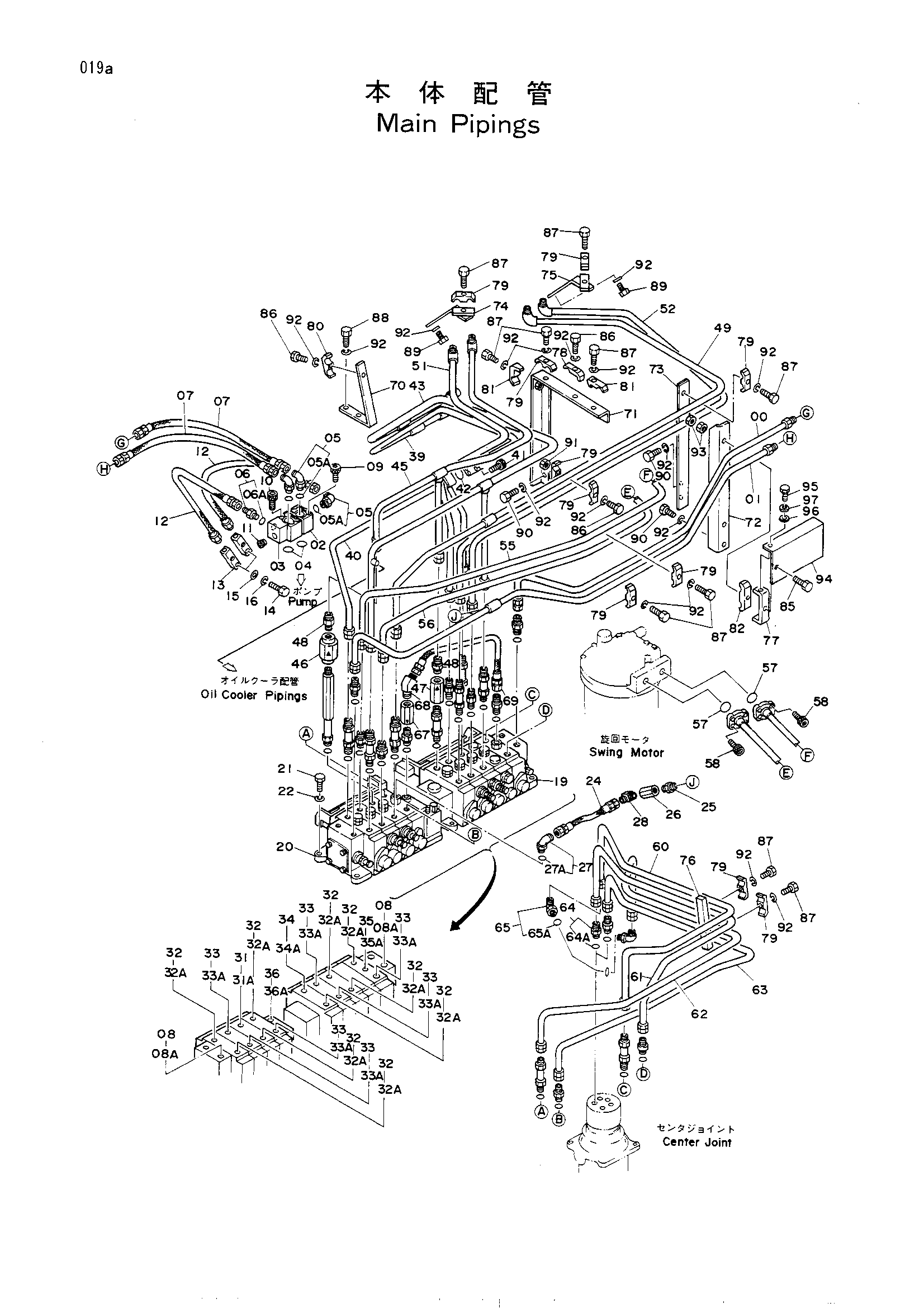

Заводская схема «Основные гидролинии» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8030654 | Трубка | 1 |
| 01 | 7014804 | Трубка | 1 |
| 02 | 3022231 | Блок (правый) | 1 |
| 03 | 3030853 | Блок (левый) | 1 |
| 04 | A811030 | Уплотнительное кольцо | 2 |
| 05 | 4065118 | Угловой штуцер | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4042033 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4162597 | Шланг | 2 |
| 08 | 4042040 | Адаптер | 2 |
| 08A | U12547U | О-ринг-в1530-12 | 1 |
| 09 | M341056 | Болт с внутренним шестигранником | 4 |
| 10 | M341065 | Болт с внутренним шестигранником | 4 |
| 11 | 94-2014 | Пробка | 1 |
| 12 | 4150735 | Шланг | 2 |
| 13 | 4102614 | Блок | 2 |
| 14 | J901255 | Болт | 4 |
| 15 | A590112 | Шайба | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 19 | 4162095 | Гидрораспределитель (правый) | 1 |
| 20 | 4162094 | Гидрораспределитель (левый) | 1 |
| 21 | J901240 | Болт | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 24 | 4169587 | Шланг | 1 |
| 25 | 4172774 | Адаптер | 1 |
| 26 | 4082666 | Обратный клапан | 1 |
| 27 | 4133249 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 94-1502 | Угловой штуцер | 1 |
| 31 | 4137784 | Адаптер | 1 |
| 31A | U12547U | О-ринг-в1530-12 | 1 |
| 32 | 4065123 | Адаптер | 8 |
| 32A | U12547U | О-ринг-в1530-12 | 1 |
| 33 | 4065782 | Адаптер | 6 |
| 33A | U12547U | О-ринг-в1530-12 | 1 |
| 34 | 4125661 | Адаптер | 1 |
| 34A | U12547U | О-ринг-в1530-12 | 1 |
| 35 | 4042047 | Адаптер | 1 |
| 35A | R26906R | Уплотнительное кольцо | 1 |
| 36 | 4137781 | Адаптер | 1 |
| 36A | R26906R | Уплотнительное кольцо | 1 |
| 39 | 8030656 | Трубка | 1 |
| 40 | 8030657 | Трубка | 1 |
| 41 | M341240 | Болт с внутренним шестигранником | 4 |
| 42 | A811035 | Уплотнительное кольцо | 1 |
| 43 | 7015911 | Трубка | 1 |
| 45 | 8031233 | Трубка | 1 |
| 46 | 9023408 | Клапан замедленного возврата | 1 |
| 47 | 9034571 | Обратный клапан | 1 |
| 48 | 94-1304 | Адаптер | 2 |
| 49 | 8030658 | Трубка | 1 |
| 51 | 8030647 | Трубка | 1 |
| 52 | 8030648 | Трубка | 1 |
| 55 | 7014806 | Трубка | 1 |
| 56 | 7014805 | Трубка | 1 |
| 57 | A811035 | Уплотнительное кольцо | 2 |
| 58 | M341236 | Болт с внутренним шестигранником | 8 |
| 60 | 8030649 | Трубка | 1 |
| 61 | 8030651 | Трубка | 1 |
| 62 | 8030650 | Трубка | 1 |
| 63 | 8030652 | Трубка | 1 |
| 64 | 4042033 | Адаптер | 2 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 65 | 4065118 | Угловой штуцер | 2 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 9034570 | Обратный клапан | 1 |
| 68 | 94-1503 | Угловой штуцер | 1 |
| 69 | 4150733 | Шланг | 1 |
| 70 | 4164475 | Кронштейн | 1 |
| 71 | 8030653 | Опора | 1 |
| 72 | 4189674 замена: 9721127 | Опора | 1 |
| 72 | 9721127 замена: 4189764 | Опора | 1 |
| 72 | 9721127 замена: J950012 | Опора | 1 |
| 73 | 9721125 | Опора | 1 |
| 74 | 9722960 | Кронштейн | 1 |
| 75 | 9722961 | Кронштейн | 1 |
| 76 | 4128587 | Кронштейн | 1 |
| 77 | 4180182 | Хомут трубки | 1 |
| 78 | 4053598 | Хомут трубки | 1 |
| 79 | 4053596 | Хомут трубки | 10 |
| 80 | 4153488 | Хомут трубки | 1 |
| 81 | 4053595 | Хомут трубки | 2 |
| 82 | 4174124 | Резиновая прокладка | 2 |
| 85 | J901290 | Болт | 1 |
| 86 | J901265 | Болт | 3 |
| 87 | J901255 | Болт | 10 |
| 88 | J901235 | Болт | 2 |
| 89 | J901232 | Болт | 4 |
| 90 | J901225 | Болт | 6 |
| 91 | J950012 | Гайка | 1 |
| 92 | A590912 | Пружинная шайба | 25 |
| 93 | J950012 | Гайка | 1 |
| 93 | J950012 | Гайка | 2 |
| 94 | 4180181 | Пластина | 1 |
| 95 | J901016 | Болт | 1 |
| 96 | A590110 | Шайба | 1 |
| 97 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
