Рычаг управления (2-рычаг тип) — HITACHI UH073

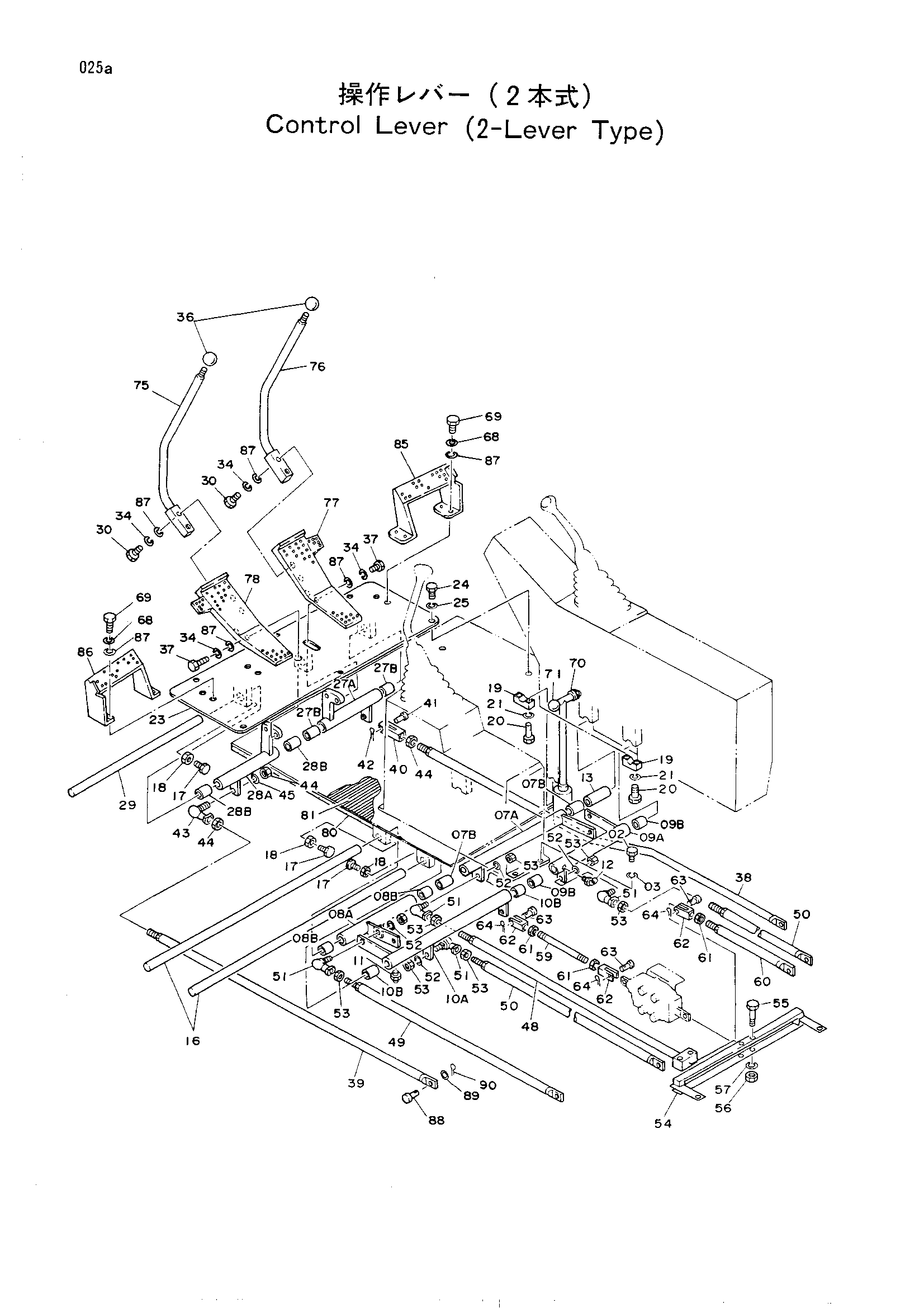

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 07A | 8032456 | Рычаг | 1 |
| 07A-B | 9060861 | Рычаг (с подшипник.) | 1 |
| 07B | 4063692 | Игольчатый подшипник | 2 |
| 08A | 8025846 | Рычаг | 1 |
| 08A-B | 9051110 | Рычаг (с подшипник.) | 1 |
| 08B | 4063692 | Игольчатый подшипник | 2 |
| 09A | 8025847 | Рычаг | 1 |
| 09A-B | 9051111 | Рычаг (с подшипник.) | 1 |
| 09B | 4063692 | Игольчатый подшипник | 2 |
| 10A | 8025848 | Рычаг | 1 |
| 10A-B | 9051112 | Рычаг (с подшипник.) | 1 |
| 10B | 4063692 | Игольчатый подшипник | 2 |
| 11 | J75481 | Штуцер | 5 |
| 12 | J75581 | Штуцер | 1 |
| 13 | 4146727 | Проставка | 1 |
| 16 | 4141208 | Палец | 2 |
| 17 | J901032 | Болт | 4 |
| 18 | J950010 | Гайка | 4 |
| 19 | 4116377 | Хомут | 4 |
| 20 | J900840 | Болт | 8 |
| 21 | A590908 | Пружинная шайба | 8 |
| 23 | 8032161 | Кронштейн | 1 |
| 24 | J901025 | Болт | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
| 27A | 8018077 | Рычаг | 1 |
| 27A-B | 9051113 | Рычаг (с подшипник.) | 1 |
| 27B | 4063692 | Подшипник. неедле | 2 |
| 28A | 8018078 | Рычаг | 1 |
| 28A-B | 9051114 | Рычаг (с подшипник.) | 1 |
| 28B | 4063692 | Подшипник. неедле | 2 |
| 29 | 4141209 | Палец | 1 |
| 30 | J901045 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 8 |
| 36 | 4117705 | Рукоятка | 2 |
| 37 | J901032 | Болт | 4 |
| 38 | 9722486 | Шток | 1 |
| 39 | 9722485 | Шток | 1 |
| 40 | M981266 | Концевой вилка | 1 |
| 41 | A741232 | Палец | 1 |
| 42 | A764020 | Шплинт | 1 |
| 43 | 4056020 | Шарнир | 1 |
| 44 | M501210 | Гайка | 3 |
| 45 | A590912 | Пружинная шайба | 1 |
| 48 | 9718285 | Шток | 1 |
| 49 | 9718286 | Шток | 1 |
| 50 | 9718287 | Шток | 2 |
| 51 | 4056019 | Джоинт.балл | 4 |
| 52 | A590910 | Пружинная шайба | 4 |
| 53 | M501008 | Гайка | 8 |
| 54 | 8025229 | Тяга | 1 |
| 55 | J901060 | Болт | 2 |
| 56 | J950010 | Гайка | 2 |
| 57 | A590910 | Пружинная шайба | 2 |
| 59 | 4141213 | Шток | 1 |
| 60 | 9718288 | Шток | 1 |
| 61 | M500807 | Гайка | 3 |
| 62 | M980844 | Концевой вилка | 3 |
| 63 | A740821 | Палец | 3 |
| 64 | A762013 | Шплинт | 3 |
| 68 | A590910 | Пружинная шайба | 8 |
| 69 | J901022 | Болт | 8 |
| 70 | 9723271 | Блокировка поворот | 1 |
| 71 | 4143169 | Рукоятка | 1 |
| 75 | 8032626 | Рычаг | 1 |
| 76 | 8032627 | Рычаг | 1 |
| 77 | 2019419 | Педаль | 1 |
| 78 | 2019420 | Педаль | 1 |
| 80 | 1009309 | Коврик пола | 1 |
| 81 | 1009308 | Коврик пола | 1 |
| 85 | 2019421 | Подставка для ног | 1 |
| 86 | 2019422 | Подставка для ног | 1 |
| 87 | A590110 | Шайба | 16 |
| 88 | 4162104 | Палец | 8 |
| 89 | A590108 | Шайба | 8 |
| 90 | A762016 | Шплинт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
