Каталог запчастей HITACHI
Клапан (для насос) — HITACHI UH073

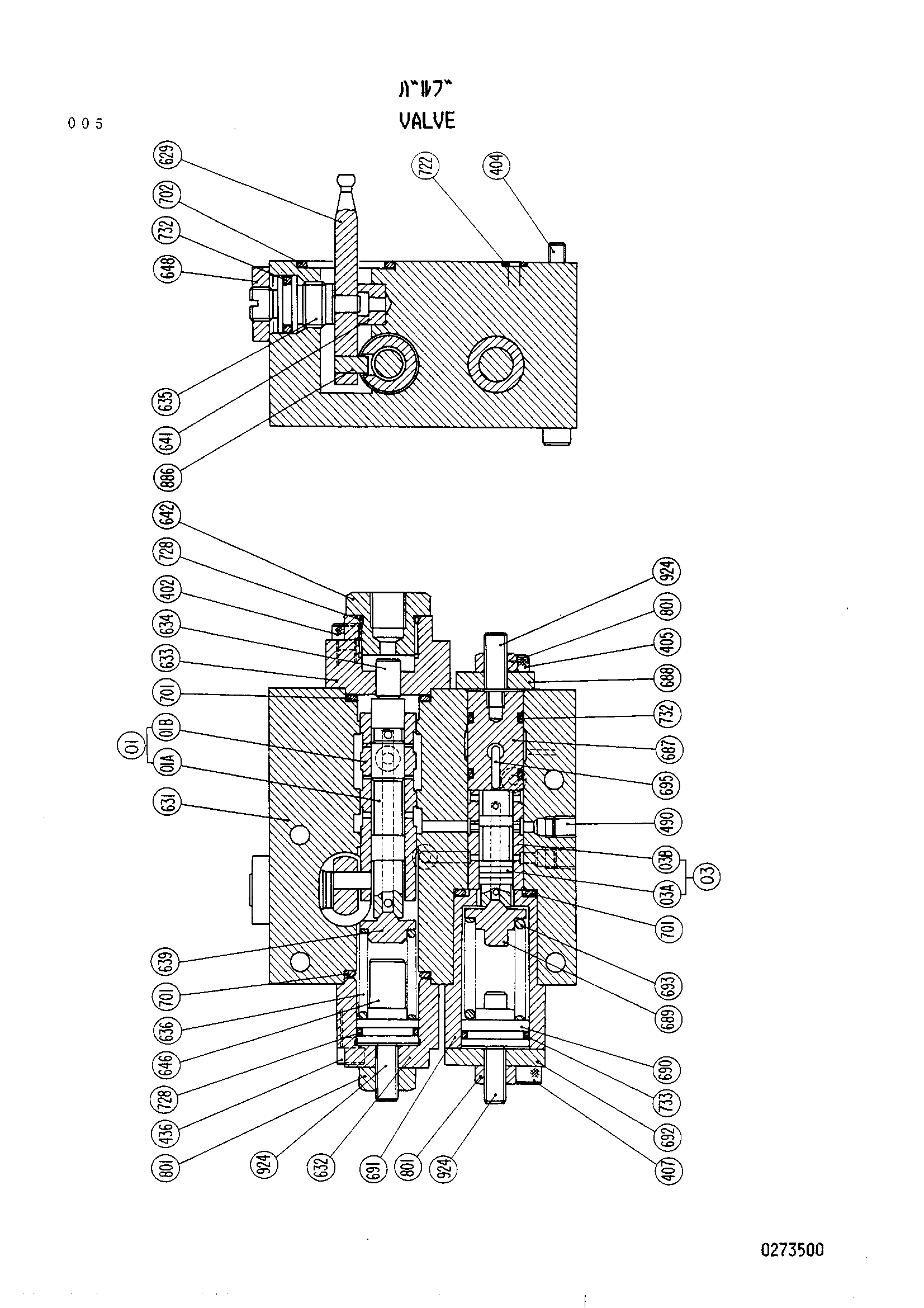

Заводская схема «Клапан (для насос)» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4179263 | Клапан | 1 | |
| 01 | 0273501 | Втулка в сборе | 1 |
| 03 | 0273502 | Втулка в сборе | 1 |
| 402 | 0130520 | Болт с внутренним шестигранником | 4 |
| 404 | 0175287 | Болт с внутренним шестигранником | 4 |
| 405 | 0124323 | Болт с внутренним шестигранником | 4 |
| 407 | 0222911 | Болт с внутренним шестигранником | 4 |
| 436 | 0134701 | Болт | 4 |
| 490 | 0103302 | Пробка | 8 |
| 629 | 0273503 | Рычаг | 1 |
| 631 | 0273504 | Корпус | 1 |
| 632 | 0273505 | Крышка | 1 |
| 633 | 0273506 | Крышка | 1 |
| 634 | 4040056 | Поршень | 1 |
| 635 | 0273507 | Винт | 1 |
| 636 | 0273508 | Пружина | 1 |
| 639 | 0273509 | Седло пружины | 1 |
| 641 | 0273510 | Сиденье | 1 |
| 642 | 0273511 | Пробка | 1 |
| 646 | 0273512 | Седло пружины | 1 |
| 648 | 0273513 | Стопорная гайка | 1 |
| 687 | 0273514 | Ограничитель | 1 |
| 688 | 0273515 | Крышка | 1 |
| 689 | 0273516 | Седло пружины | 1 |
| 690 | 0273517 | Седло пружины | 1 |
| 691 | 0273518 | Корпус | 1 |
| 692 | 0273519 | Крышка | 1 |
| 693 | 0273520 | Пружина | 1 |
| 695 | 0273521 | Поршень | 1 |
| 701 | A811025 | Уплотнительное кольцо | 3 |
| 702 | A811030 | Уплотнительное кольцо | 1 |
| 722 | 4506406 | Уплотнительное кольцо | 3 |
| 728 | 4506418 | Уплотнительное кольцо | 2 |
| 732 | 4506416 | Уплотнительное кольцо | 3 |
| 733 | 4506420 | Уплотнительное кольцо | 1 |
| 801 | 0100095 | Гайка | 3 |
| 886 | 0175241 | Палец | 1 |
| 924 | 0273522 | Установочный винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
