Гусеничная рама — HITACHI UH073

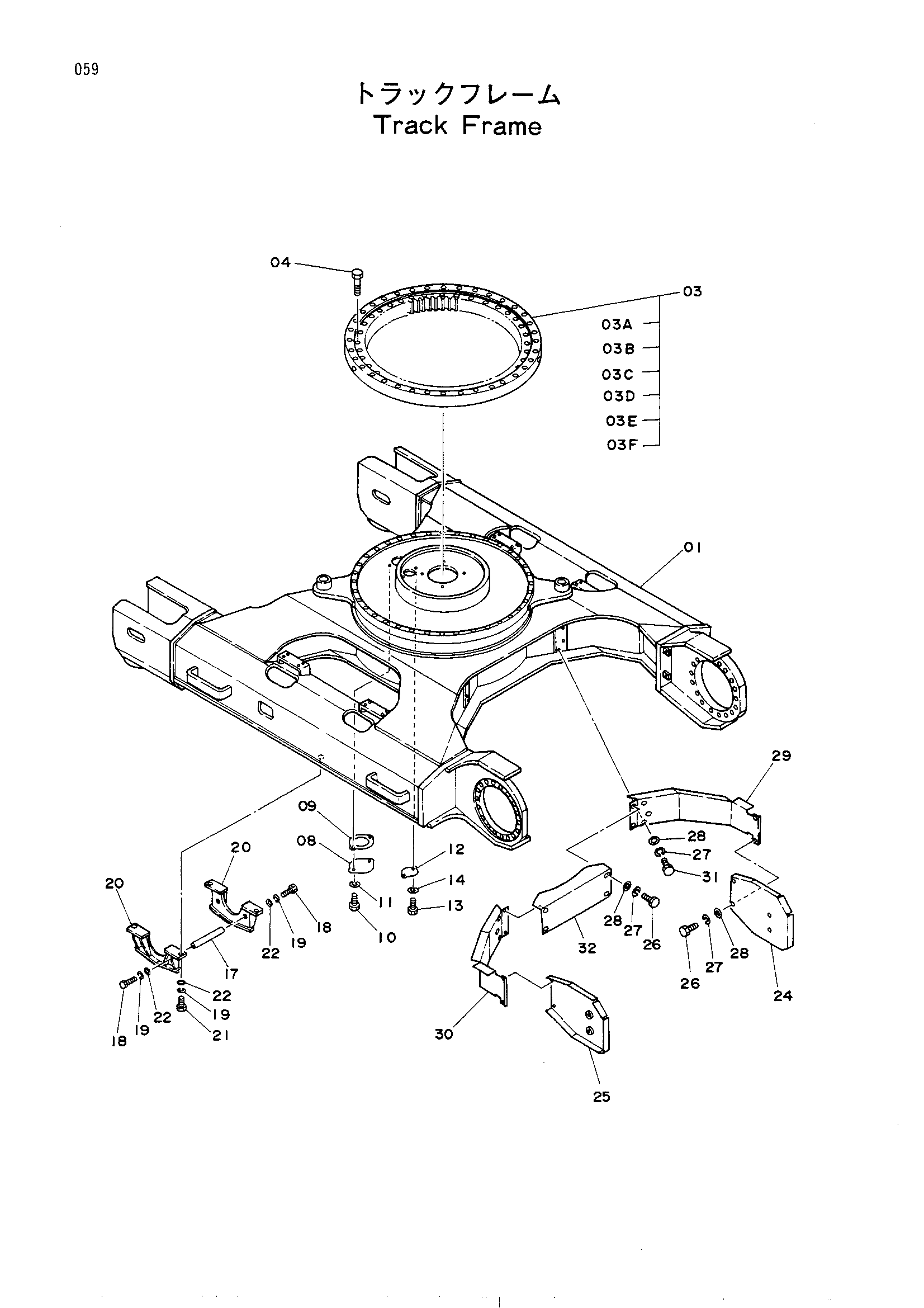

Заводская схема «Гусеничная рама» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6006743 | Гусеничная рама | 1 |
| 03 | 9056638 | Подшипник. поворот | 1 |
| 03A | 4127741 | Шарик в сборе | 1 |
| 03B | J75481 | Штуцер | 3 |
| 03C | 4104022 | Уплотнение | 1 |
| 03D | 4104021 | Уплотнение | 1 |
| 03E | 4127708 | Опора | 95 |
| 03F | 4127707 | Опора | 14 |
| 04 | J931802 | Болт | 36 |
| 08 | 4093615 | Пластина | 1 |
| 09 | 4150828 | Манжета | 1 |
| 10 | J901020 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4128863 | Пластина | 1 |
| 13 | J901020 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 17 | 4157237 | Проставка | 4 |
| 18 | J931640 | Болт | 8 |
| 19 | A590916 | Пружинная шайба | 16 |
| 20 | 8030305 | Защита центральный | 4 |
| 21 | J931650 | Болт | 8 |
| 22 | 4114405 | Шайба | 16 |
| 24 | 8030526 | Крышка(правый) | 1 |
| 25 | 8030527 | Крышка(левый) | 1 |
| 26 | J901228 | Болт | 12 |
| 27 | A590912 | Пружинная шайба | 16 |
| 28 | 449490 | Шайба | 16 |
| 29 | 7014733 | Крышка(правый) | 1 |
| 30 | 7014732 | Крышка(левый) | 1 |
| 31 | J901265 | Болт | 4 |
| 32 | 3030298 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
