Крышка (1) — HITACHI UH073

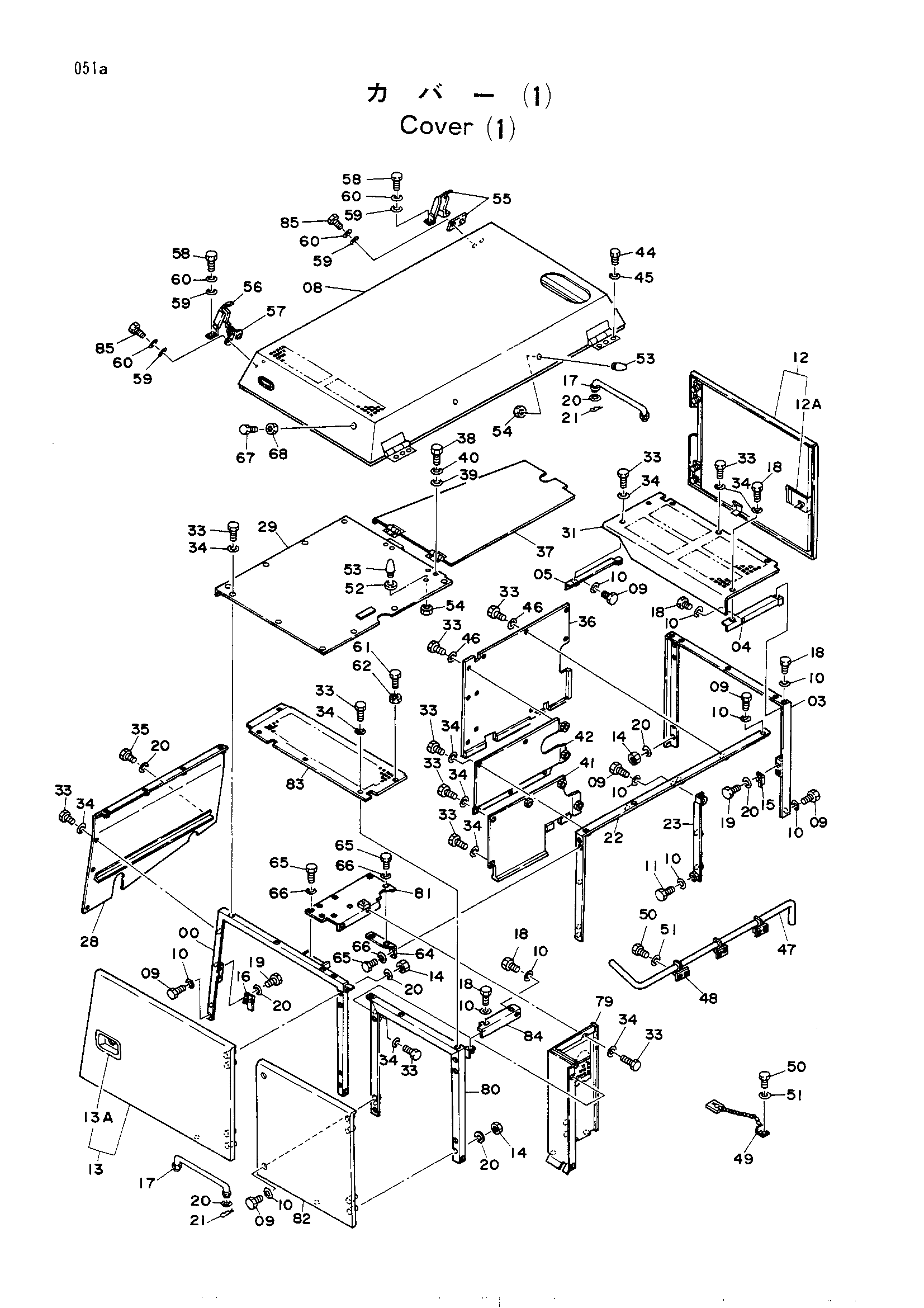

Заводская схема «Крышка (1)» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8030353	Опора	1
03	8022467	Опора	1
04	9720903	Опора	1
05	9720902	Опора	1
08	6006886	Крышка(двигатель)	1
09	J901220	Болт	13
10	A590112	Шайба	19
11	J901225	Болт	1
12	7010904	Дверь	1
12A	9045884	Дверь блокировка в сборе	1
13	7014638	Дверь	1
13A	9045884	Дверь блокировка в сборе	1
14	J950012	Гайка	13
15	4122801	Ограничитель	1
16	4125473	Ограничитель	1
17	9707254	Стойка	3
18	J901222	Болт	5
19	J901220	Болт	4
20	A590112	Шайба	20
21	4022699	Стопорный палец	3
22	8030354	Опора	1
23	9718758	Опора	1
28	8030362	Крышка	1
29	8030363	Крышка	1
31	8030356	Крышка	1
33	J901220	Болт	43
34	A590112	Шайба	33
35	J901230	Болт	1
36	8030358	Крышка	1
37	8030361	Крышка	1
38	J900816	Болт	4
39	A590108	Шайба	4
40	A590908	Пружинная шайба	4
41	8030360	Крышка	1
42	8030359	Крышка	1
44	J901225	Болт	6
45	A590112	Шайба	6
46	449490	Шайба	10
47	4068811	Штанга торсион	1
48	9705510	Хомут	3
49	9715090	Замок	1
50	J901016	Болт	7
51	A590110	Шайба	7
52	4152535	Проставка	1
53	487195	Ограничитель	3
54	M501008	Гайка	3
55	4113712	Защёлка	1
56	322831	Защёлка боннет	1
57	4119658	Анкхор	1
58	J900816	Болт	4
59	A590108	Шайба	8
60	A590908	Пружинная шайба	8
61	J901240	Болт	1
62	J950012	Гайка	1
64	9715511	Опора	1
65	J901220	Болт	6
66	A590912	Пружинная шайба	6
67	J901030	Болт	1
68	J950010	Гайка	1
79	7015560	Крышка	1
80	8032413	Опора	1
81	9722715	Пластина	1
82	7015559	Дверь	1
83	3031998	Крышка	1
84	9722713	Опора	1
85	J900816	Болт	4
85	J900825	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
