Каталог запчастей HITACHI
Стандарт рукоять — HITACHI UH073

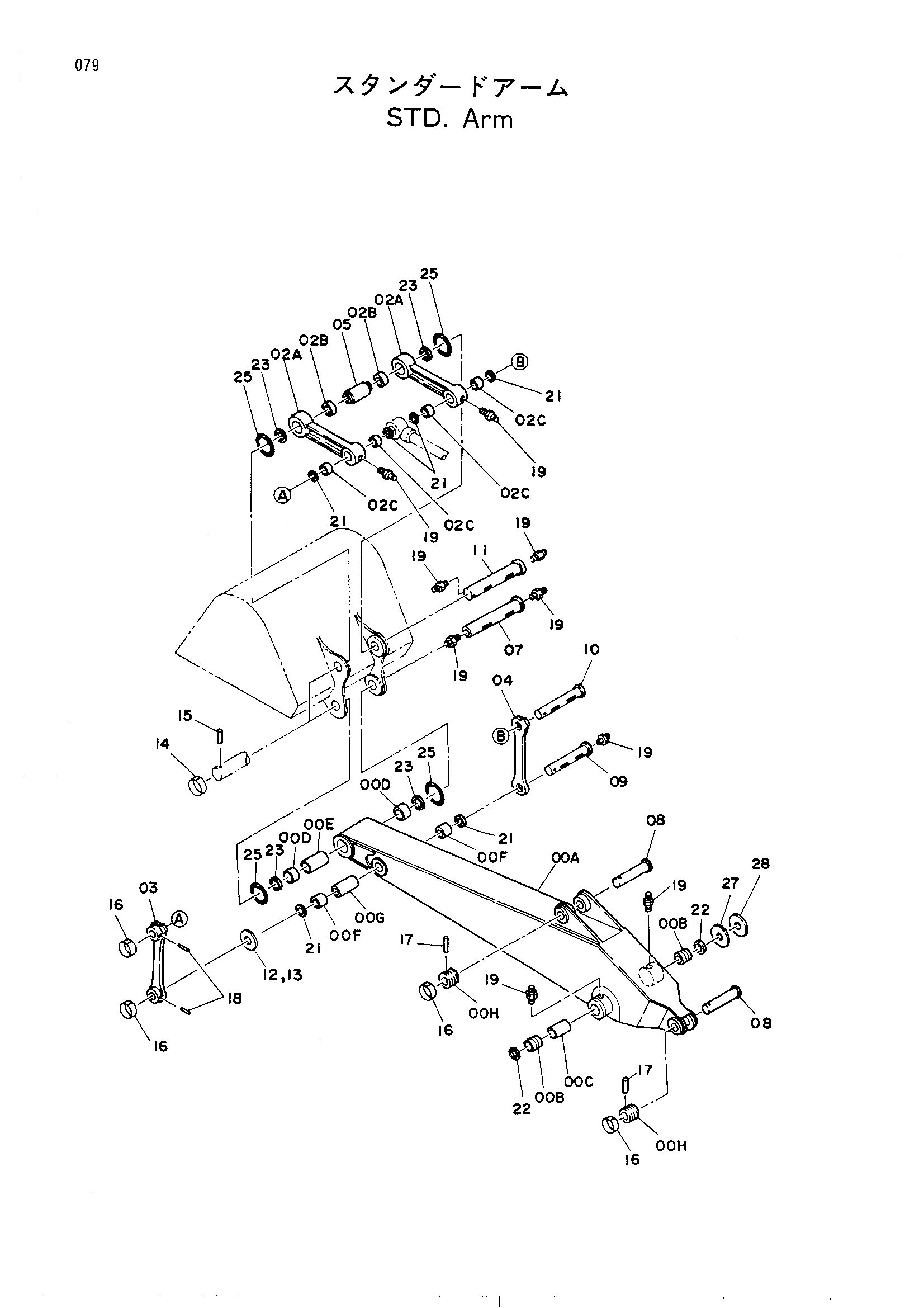

Заводская схема «Стандарт рукоять» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6006713 | Рукоять | 1 |
| 00A-H | 9056566 | Рукоять в сборе | 1 |
| 00B | 3030204 | Втулка | 2 |
| 00C | 4163454 | Проставка | 1 |
| 00D | 4067986 | Втулка | 2 |
| 00E | 4123815 | Проставка | 1 |
| 00F | 4139353 | Втулка | 2 |
| 00G | 4163453 | Проставка | 1 |
| 00H | 4124573 | Ограничитель | 2 |
| 02A | 2019753 | Тяга | 1 |
| 02A-C | 9056567 | Тяга(с втулка) | 2 |
| 02B | 4067986 | Втулка | 1 |
| 02C | 4107837 | Втулка | 2 |
| 03 | 8018704 | Тяга(левый) | 1 |
| 04 | 3018935 | Тяга(правый) | 1 |
| 05 | 4163455 | Проставка | 1 |
| 07 | 3022264 | Палец | 1 |
| 08 | 3029018 | Палец | 2 |
| 09 | 3029020 | Палец | 1 |
| 10 | 3029019 замена: 3035146 | Палец | 1 |
| 10 | 3035146 | Палец | 1 |
| 11 | 3027916 | Палец | 1 |
| 12 | 4075359 | Регулировочная шайба 1.0 | 2 |
| 13 | 4075360 | Регулировочная шайба 2.0 | 2 |
| 14 | 4098712 | Кольцо | 2 |
| 15 | 4098713 | Палец | 2 |
| 16 | 4065688 | Кольцо | 4 |
| 17 | 4065689 | Палец | 2 |
| 18 | 4107899 замена: 4186695 | Палец | 2 |
| 18 | 4186695 | Палец | 2 |
| 19 | J75481 | Штуцер | 9 |
| 21 | 4065687 | Пылезащитное уплотнение | 6 |
| 22 | 4084578 | Пылезащитное уплотнение | 2 |
| 23 | 4067902 | Пылезащитное уплотнение | 4 |
| 25 | 4089028 | Уплотнительное кольцо | 4 |
| 27 | 4163456 | Регулировочная шайба 1.2 | 1 |
| 28 | 4163457 | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
