Управление двигателем — HITACHI UH073

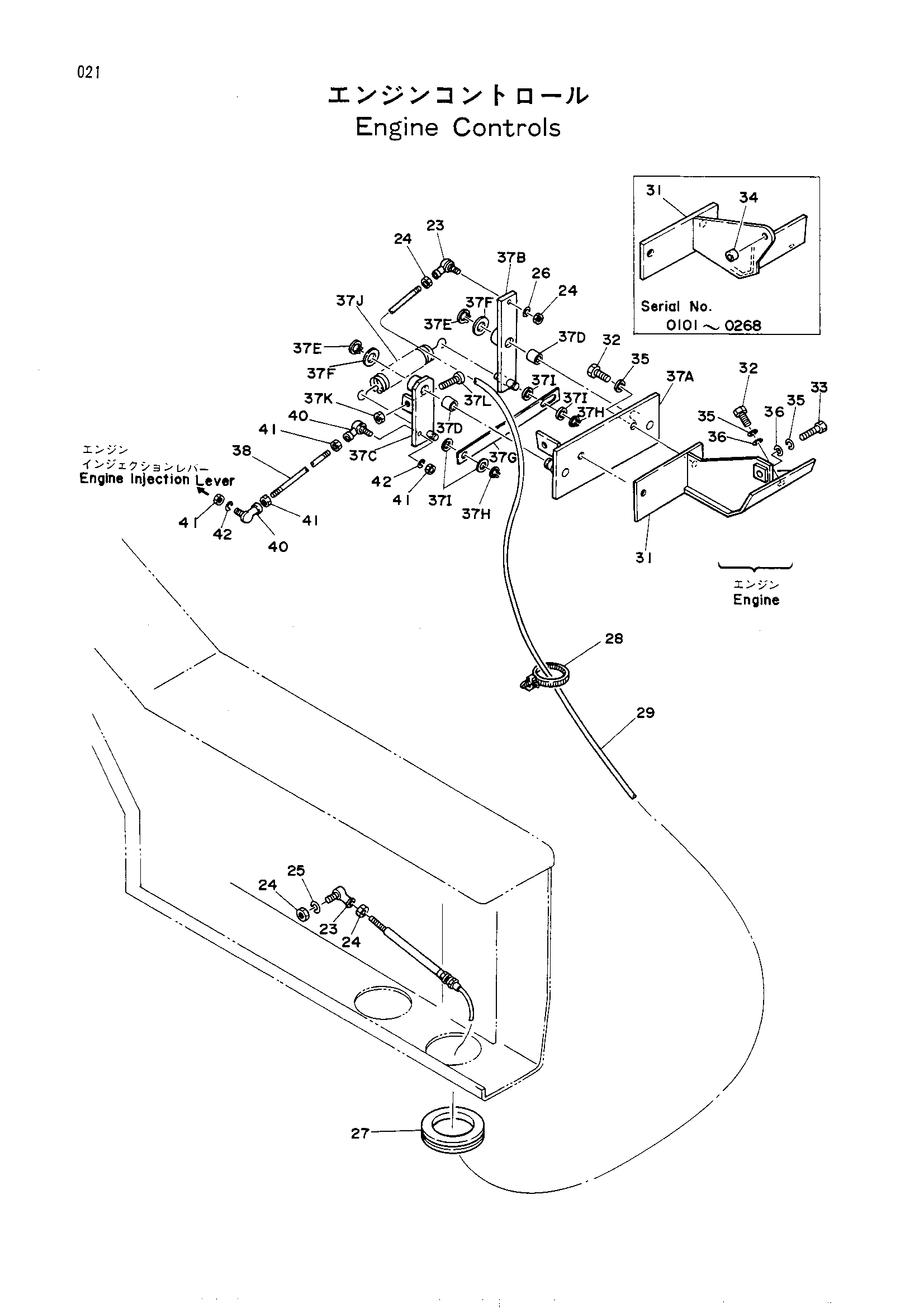

Заводская схема «Управление двигателем» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | 4056016 | Шарнир | 2 |
| 24 | M500504 | Гайка | 4 |
| 25 | A590905 | Пружинная шайба | 2 |
| 26 | A590105 | Шайба | 1 |
| 27 | 4509404 | Резиновая втулка | 1 |
| 28 | 4055312 | Зажим | 1 |
| 29 | 4174958 | Трос управления | 1 |
| 31 | 7015690 замена: 7015697 | Кронштейн | 1 |
| 31 | 7015697 замена: 4164120 | Кронштейн | 1 |
| 31 | 7015697 замена: 7015690 | Кронштейн | 1 |
| 32 | J901025 | Болт | 4 |
| 33 | M111036 | Болт | 1 |
| 34 | 4164120 | Проставка | 1 |
| 35 | A590910 | Пружинная шайба | 5 |
| 36 | A590110 замена: J217083 | Шайба | 3 |
| 36 | J217083 | Шайба | 3 |
| 37A | 8032514 | Кронштейн | 1 |
| 37A-L | 9061071 | Рычаг в сборе | 1 |
| 37B | 8032515 | Рычаг | 1 |
| 37C | 8032516 | Рычаг | 1 |
| 37D | 4173387 | Втулка | 2 |
| 37E | 991337 | Стопорное кольцо | 2 |
| 37F | A590114 | Шайба | 2 |
| 37G | 4177460 | Шток | 1 |
| 37H | 991336 | Кольцо фиксатор | 2 |
| 37I | A590112 | Шайба | 4 |
| 37J | 4177432 | Пружина растяжения | 1 |
| 37K | 4122395 | Гайка | 1 |
| 37L | 4179041 | Механизм натяжения | 1 |
| 38 | 4174096 | Шток | 1 |
| 40 | 4056017 | Шарнир | 2 |
| 41 | M500605 | Гайка | 4 |
| 42 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
