Гидромотор поворота — HITACHI UH073

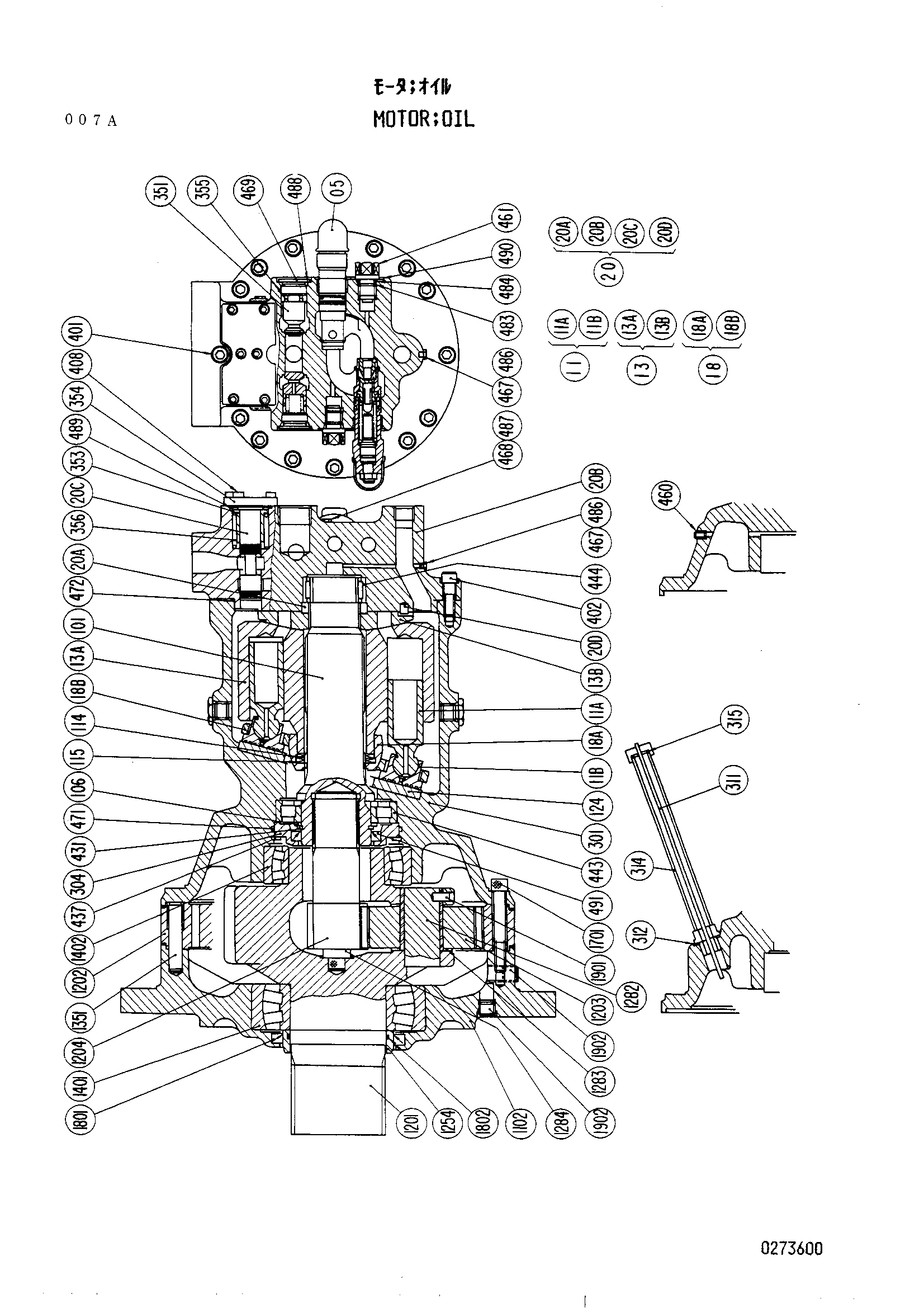

Заводская схема «Гидромотор поворота» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4162093 | Гидромотор | 1 | |
| 05 | 4179329 | Предохранительный клапан | 2 |
| 11 | 0229801 | Поршень в сборе | 9 |
| 1102 | 0265609 | Корпус передний | 1 |
| 1201 | 0252402 | Вал | 1 |
| 1202 | 0265610 | Коронная шестерня | 1 |
| 1203 | 0265611 | Планетарная шестерня | 3 |
| 1204 | 0265612 | Солнечная шестерня | 1 |
| 1254 | 0252406 | Уплотнительное кольцо | 1 |
| 1282 | 0252407 | Палец | 3 |
| 1283 | 0252408 | Упорная шайба | 6 |
| 1284 | 0265614 | Упорный буттон | 1 |
| 13 | 0265601 | Гидроцилиндр. в сборе | 1 |
| 1351 | 0252410 | Установочный штифт | 2 |
| 1401 | 0252411 | Подшипник | 1 |
| 1402 | 0252412 | Подшипник | 1 |
| 1701 | 0252413 | Болт с внутренним шестигранником | 16 |
| 18 | 0229803 | Фиксатор в сборе | 1 |
| 1801 | 0265613 | Масляное уплотнение | 1 |
| 1802 | A811110 | Уплотнительное кольцо | 1 |
| 1901 | 0252414 | Пружинный штифт | 3 |
| 1902 | 0147210 | Пробка | 2 |
| 20 | 0265602 | Корпус в сборе | 1 |
| 101 | 0252301 | Вал | 1 |
| 106 | 0229806 | Подшипник. проставка | 1 |
| 114 | 0229807 | Пружина | 4 |
| 115 | 0229808 | Пластина | 1 |
| 124 | 0229809 | Пластина | 1 |
| 301 | 0273602 | Корпус | 1 |
| 304 | 0252303 | Крышка передний | 1 |
| 311 | 0265604 | Штанга уровень | 1 |
| 312 | 0252305 | Манжета | 1 |
| 314 | 0265605 | Трубка | 1 |
| 315 | 0265606 | Манжета | 1 |
| 351 | 0236006 | Плунжер | 2 |
| 353 | 0236007 | Держатель | 2 |
| 354 | 0236008 | Крышка | 1 |
| 355 | 0236009 | Пружина | 2 |
| 356 | 0236010 | Пружина | 2 |
| 401 | 0265607 | Болт с внутренним шестигранником | 1 |
| 402 | 0229813 | Болт с внутренним шестигранником | 15 |
| 408 | 0130519 | Болт с внутренним шестигранником | 6 |
| 431 | 991350 | Стопорное кольцо | 1 |
| 437 | 0252306 | Стопорное кольцо | 1 |
| 443 | 0229814 | Подшипник | 1 |
| 444 | 0229815 | Подшипник | 1 |
| 460 | 0117122 | Пробка | 1 |
| 461 | 0236013 | Пробка | 2 |
| 467 | 4515019 | Пробка | 5 |
| 468 | 0236014 | Пробка | 3 |
| 469 | 0236015 | Пробка | 2 |
| 471 | A811145 | Уплотнительное кольцо | 1 |
| 472 | 0229816 | Уплотнительное кольцо | 1 |
| 483 | 4027959 | Опорное кольцо | 2 |
| 484 | 4506420 | Уплотнительное кольцо | 2 |
| 486 | 4154233 | Уплотнительное кольцо | 5 |
| 487 | 957366 | Уплотнительное кольцо | 3 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 489 | A811045 | Уплотнительное кольцо | 2 |
| 490 | 0236018 | Кольцо | 2 |
| 491 | 0273601 | Масляное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
