Управление короб — HITACHI UH073

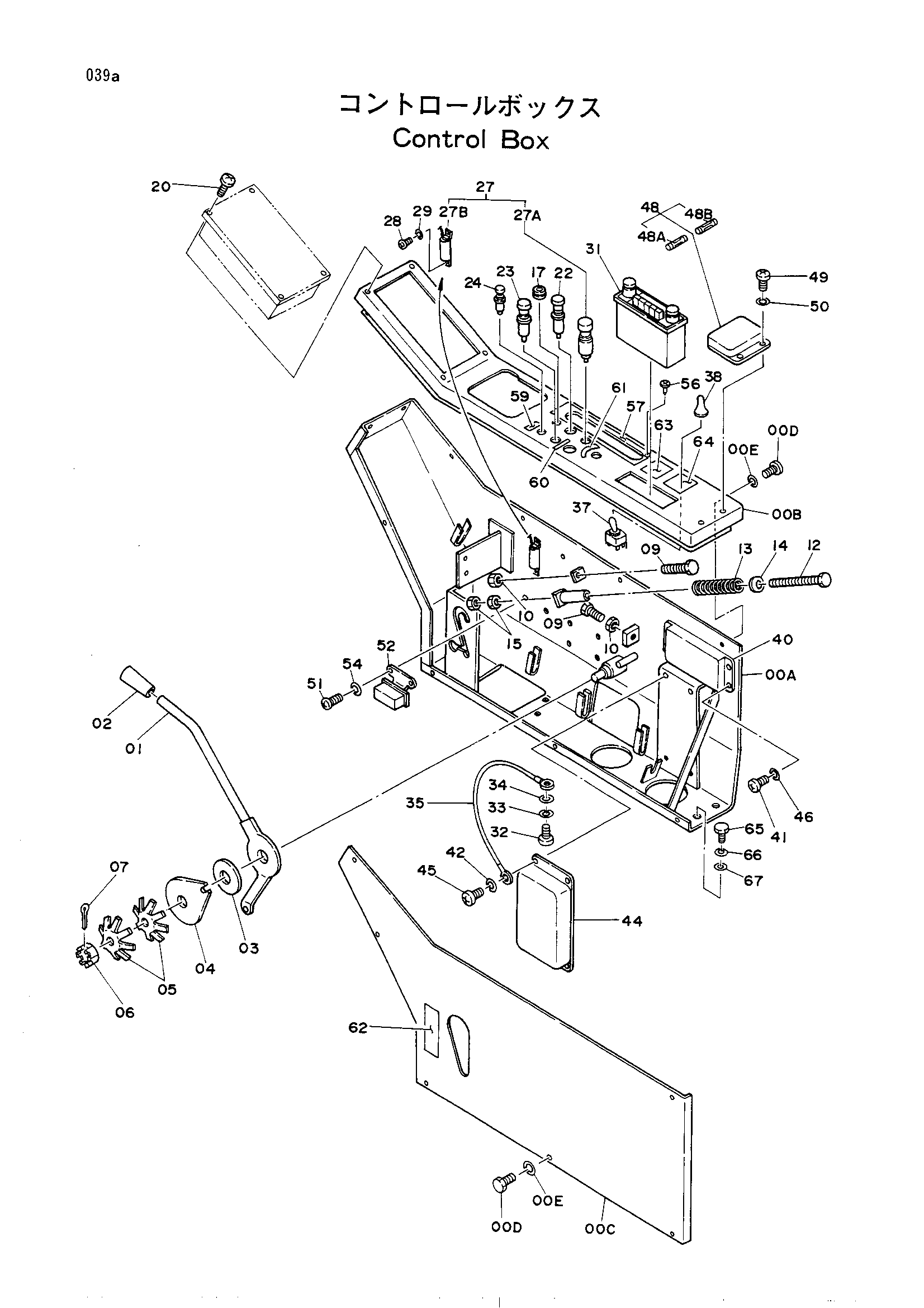

Заводская схема «Управление короб» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6007295 | Стойка | 1 |
| 00A-E | 9063124 | Метер-борд | 1 |
| 00B | 6007362 | Панель | 1 |
| 00C | 2021153 | Крышка | 1 |
| 00D | J900610 | Болт | 12 |
| 00E | 4144838 | Шайба | 12 |
| 01 | 8026617 | Рычаг | 1 |
| 02 | 4122424 | Рукоятка | 1 |
| 03 | 428770 | Диск | 1 |
| 04 | 4053155 | Пластина | 1 |
| 05 | 4502974 | Пружина флусх | 2 |
| 06 | M631619 | Корончатая гайка | 1 |
| 07 | A764032 | Шплинт | 1 |
| 09 | M261056 | Болт | 2 |
| 10 | J950010 | Гайка | 2 |
| 12 | M261004 | Болт | 1 |
| 13 | 4167535 | Пружина | 1 |
| 14 | 4166599 | Держатель пружина | 1 |
| 15 | J950010 | Гайка | 2 |
| 17 | 4146754 | Резиновая прокладка | 1 |
| 20 | 4129422 | Винт | 4 |
| 22 | 4110106 | Выключатель | 1 |
| 23 | 4009556 | Выключатель | 1 |
| 24 | 4129271 | Выключатель пусхбут. | 1 |
| 27 | 4115360 | Лигхтер | 1 |
| 27A | 4115361 | Лигхтер | 1 |
| 27B | 4115362 | Резистор | 1 |
| 28 | M430308 | Винт | 2 |
| 29 | A590903 | Пружинная шайба | 2 |
| 31 | 4043976 | Радио | 1 |
| 32 | M430510 | Винт | 1 |
| 33 | A590905 | Пружинная шайба | 1 |
| 34 | A590105 | Шайба | 1 |
| 35 | 4146992 | Провод электрический | 1 |
| 37 | 4175809 | Свиткх-тумблер | 1 |
| 38 | 4042098 | Колпачок | 1 |
| 40 | 9062123 | Блок управление | 1 |
| 41 | M430610 | Винт | 4 |
| 41 | M430613 | Винт | 4 |
| 42 | A590906 | Пружинная шайба | 4 |
| 44 | 4129244 | Блок управление | 1 |
| 45 | M430610 | Винт | 4 |
| 46 | A590906 | Пружинная шайба | 4 |
| 48 | 4123095 | Короб предохранитель | 1 |
| 48A | 4127781 | Предохранитель (15A) | 7 |
| 48B | 4127780 | Предохранитель (30A) | 1 |
| 49 | J850616 | Винт | 2 |
| 50 | J250006 | Плоская шайба | 2 |
| 51 | M430610 | Винт | 2 |
| 52 | 4505392 | Реле | 1 |
| 54 | A590906 | Пружинная шайба | 2 |
| 56 | 4177660 | Зажим | 4 |
| 57 | 3033156 | Информационная табличка(кханге OF моде) | 1 |
| 59 | 4144923 | Информационная табличка(буззер остановка) | 1 |
| 60 | 4146720 | Информационная табличка(отопитель сигнал) | 1 |
| 61 | 4146721 | Информационная табличка(стартер выключатель) | 1 |
| 62 | 4147525 | Информационная табличка(поворот блокировка) | 1 |
| 63 | 4121153 | Информационная табличка(отопитель) | 1 |
| 64 | 4175810 | Информационная табличка(автоматический холостой ход) | 1 |
| 65 | J901025 | Болт | 6 |
| 66 | A590910 | Пружинная шайба | 6 |
| 67 | A590110 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
