Гидролинии рабочего оборудования — HITACHI UH073

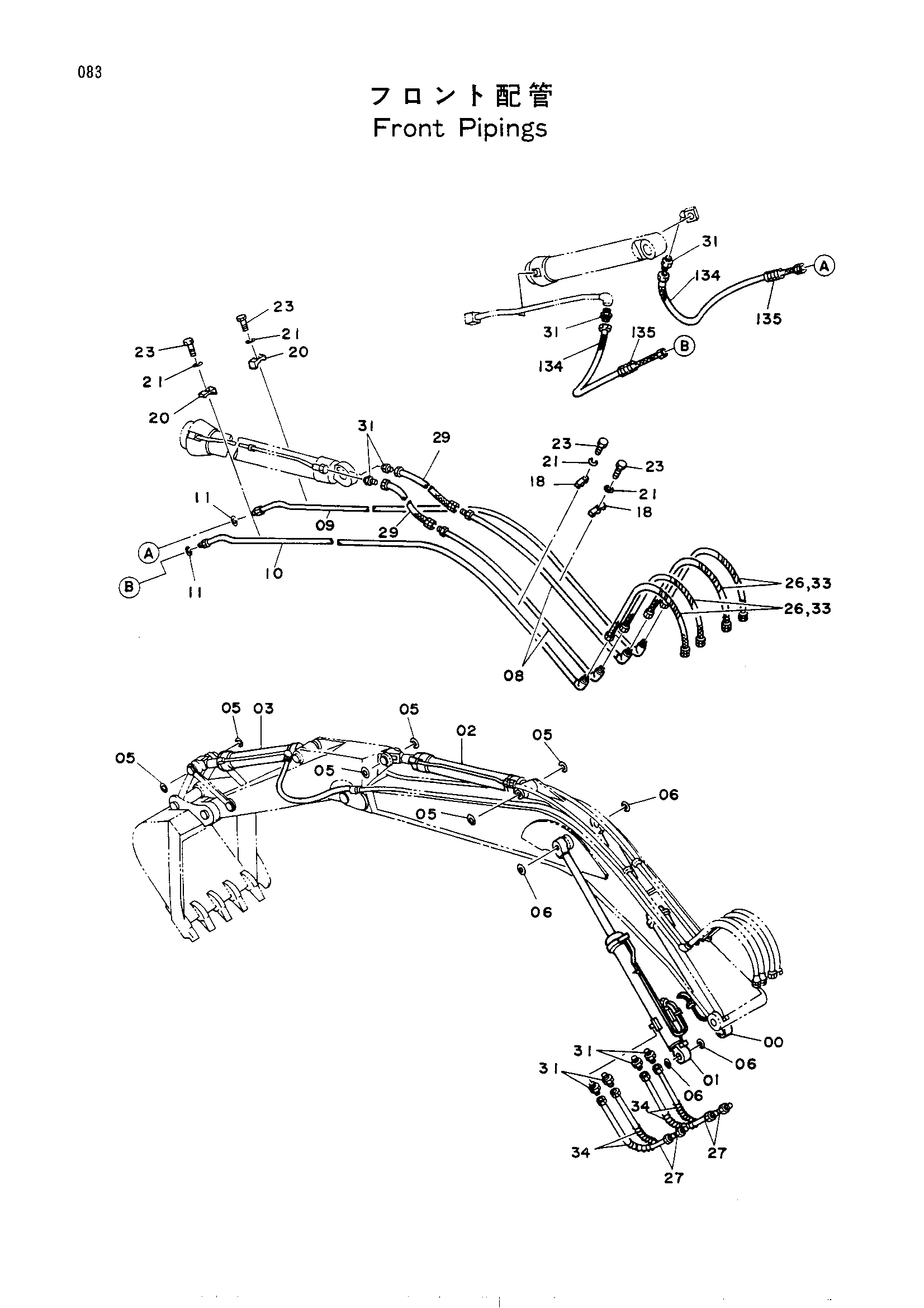

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4162640 | Гидроцилиндр стрелы(правый) | 1 |
| 01 | 4162641 | Гидроцилиндр стрелы(левый) | 1 |
| 02 | 4167783 | Гидроцилиндр рукояти | 1 |
| 03 | 4167390 | Гидроцилиндр ковша | 1 |
| 05 | 4065687 | Пылезащитное уплотнение | 8 |
| 06 | 4084578 | Пылезащитное уплотнение | 8 |
| 08 | 8032197 | Трубка | 2 |
| 09 | 8031232 | Трубка | 1 |
| 10 | 8031231 | Трубка | 1 |
| 11 | 4061743 | Шайба | 2 |
| 18 | 4053596 | Хомут трубки | 4 |
| 20 | 4053595 | Хомут трубки | 4 |
| 21 | A590912 | Пружинная шайба | 8 |
| 23 | J901255 | Болт | 8 |
| 26 | 4142886 | Шланг | 4 |
| 27 | 4150735 | Шланг | 4 |
| 29 | 4142885 | Шланг | 2 |
| 31 | 94-1304 | Адаптер | 8 |
| 33 | 4044420 | Защитный кожух | 4 |
| 34 | 4053613 | Защитный кожух | 4 |
| 134 | 4142885 | Шланг(укороченный рукоять) | 2 |
| 134 | 4162598 | Шланг(STD. рукоять) | 2 |
| 134 | 4163061 | Шланг(удлинённый рукоять) | 2 |
| 135 | 4053610 | Защита(укороченный рукоять) | 2 |
| 135 | 4053610 | Защита(STD. рукоять) | 2 |
| 135 | 4055189 | Защита(удлинённый рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
