Рама — HITACHI UH073

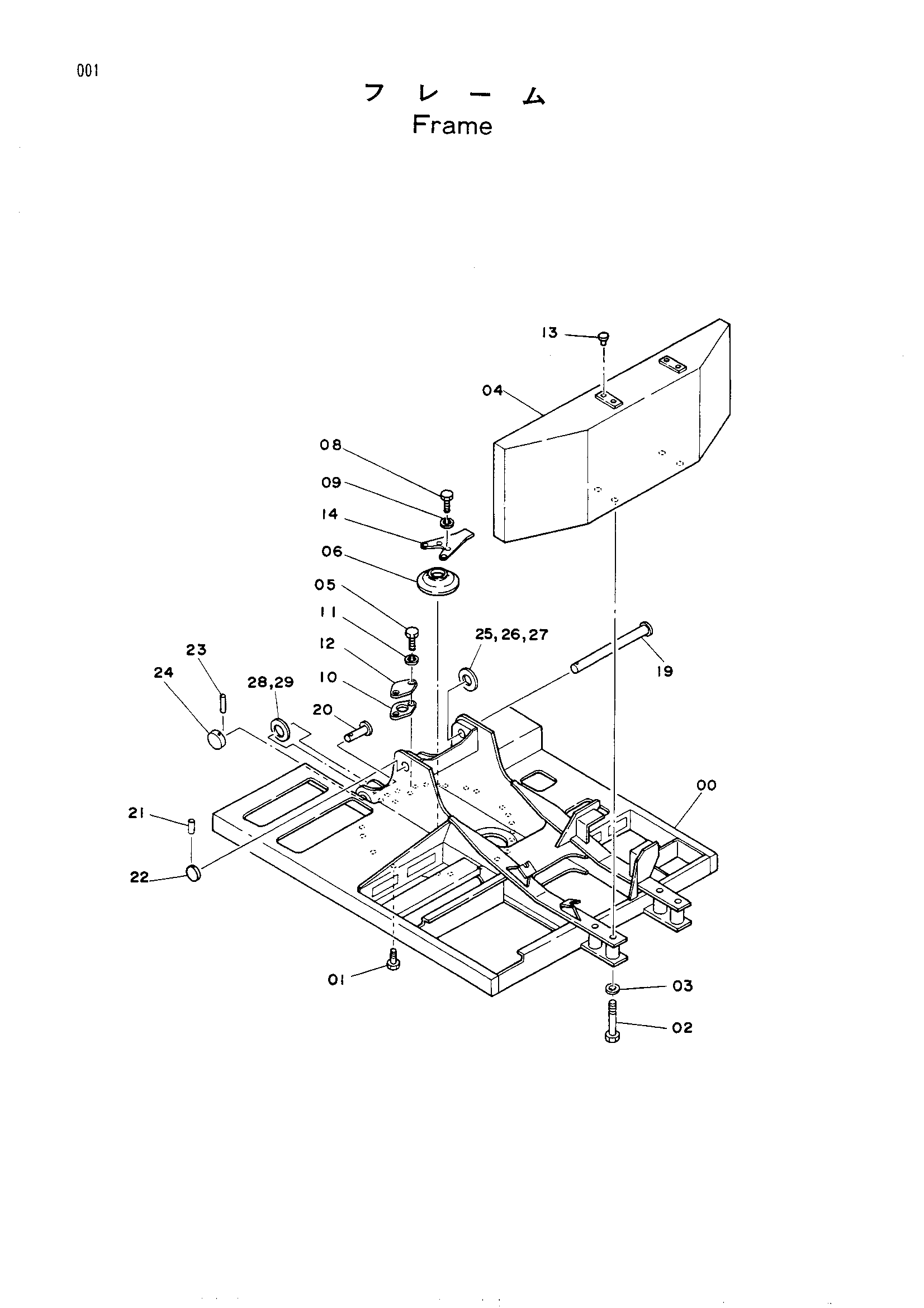

Заводская схема «Рама» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001630 | Рама основной | 1 |
| 01 | J932001 | Болт | 30 |
| 02 | J932720 | Болт | 4 |
| 03 | 4126485 | Шайба | 4 |
| 04 | 6006735 | Противовес | 1 |
| 05 | J901025 | Болт | 2 |
| 06 | 4162789 | Крышка резиновый | 1 |
| 08 | J901228 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | 4157713 | Манжета | 1 |
| 11 | A590110 | Шайба | 2 |
| 12 | 4013896 | Крышка | 1 |
| 13 | 4149678 | Колпачок | 4 |
| 14 | 4129028 | Ограничитель | 1 |
| 19 | 3030167 | Палец | 1 |
| 20 | 4163300 | Палец(стрела гидроцилиндр.) | 2 |
| 21 | 4098713 | Палец | 1 |
| 22 | 4098712 | Кольцо | 1 |
| 23 | 4098717 | Палец | 2 |
| 24 | 4098716 | Кольцо | 2 |
| 25 | 4093739 | Регулировочная шайба 3.2 | 1 |
| 26 | 4109670 | Регулировочная шайба 2.3 | 1 |
| 27 | 4109671 | Регулировочная шайба 1.2 | 1 |
| 28 | 4097355 | Регулировочная шайба 2.3 | 1 |
| 29 | 4097354 | Регулировочная шайба 1.2 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
