Пилотные гидролинии — HITACHI UH073

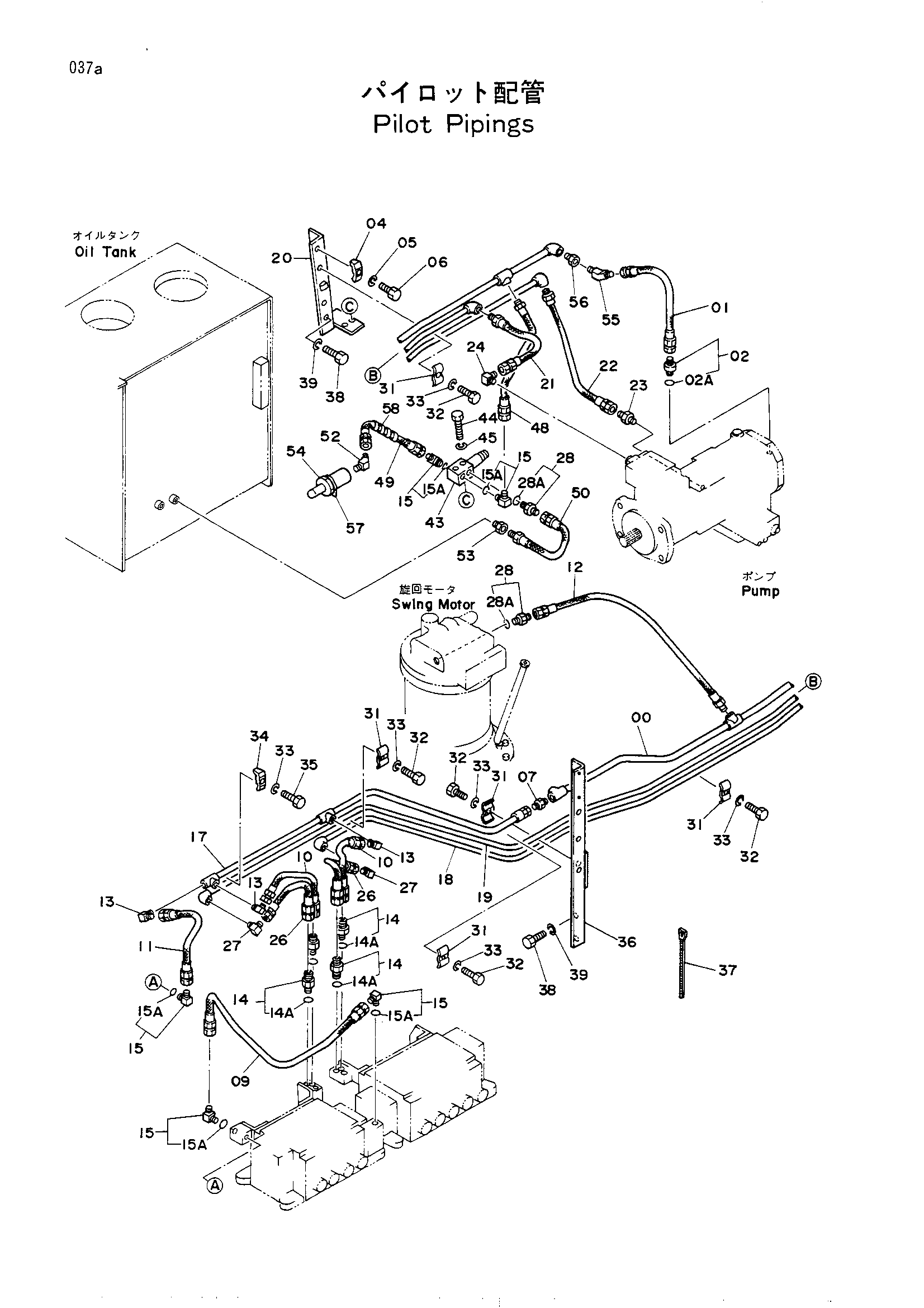

Заводская схема «Пилотные гидролинии» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8030413 | Трубка | 1 |
| 01 | 4107297 | Шланг | 1 |
| 02 | 4180350 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4138227 | Хомут трубки | 1 |
| 05 | A590910 | Пружинная шайба | 1 |
| 06 | J901040 | Болт | 1 |
| 06 | J901045 замена: J901040 | Болт | 1 |
| 07 | 94-1301 | Адаптер | 1 |
| 09 | 4107297 | Шланг | 1 |
| 10 | 4061873 | Шланг | 2 |
| 11 | 4036907 | Шланг | 1 |
| 12 | 4065387 | Шланг | 1 |
| 13 | 94-1401 | Угловой штуцер | 3 |
| 14 | 4042030 | Адаптер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4112300 | Угловой штуцер | 5 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9720940 | Трубка | 1 |
| 18 | 7014651 | Трубка | 1 |
| 19 | 7014652 | Трубка | 1 |
| 20 | 9722845 | Опора | 1 |
| 21 | 4150265 | Шланг | 1 |
| 22 | 4153424 | Шланг | 1 |
| 23 | 94-1301 | Адаптер: S | 1 |
| 24 | 94-1401 | Угловой штуцер | 1 |
| 26 | 4061873 | Шланг | 2 |
| 27 | 94-1401 | Угловой штуцер | 2 |
| 28 | 4042030 | Адаптер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4001156 | Хомут трубки | 5 |
| 32 | J901035 | Болт | 5 |
| 33 | A590910 | Пружинная шайба | 6 |
| 34 | 4138227 | Хомут трубки | 1 |
| 35 | J901040 | Болт | 1 |
| 35 | J901045 замена: J901040 | Болт | 1 |
| 36 | 9722771 | Опора | 1 |
| 37 | 4055312 | Зажим | 3 |
| 38 | J901225 | Болт | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 43 | 4168805 | Электромагнитный клапан | 1 |
| 44 | J900650 | Болт | 2 |
| 45 | A590906 | Пружинная шайба | 2 |
| 48 | 4066925 | Шланг | 1 |
| 49 | 4107297 | Шланг | 1 |
| 50 | 4159566 | Шланг | 1 |
| 52 | 94-1501 | Угловой штуцер | 1 |
| 53 | 94-1601 | Переходник | 1 |
| 54 | 4169379 | Гидроцилиндр | 1 |
| 55 | 94-1501 | Угловой штуцер | 1 |
| 56 | 94-1601 | Переходник | 1 |
| 57 | 4187005 | Стопорная шайба | 1 |
| 58 | 4192593 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
