Ходовой трансмиссия — HITACHI UH073

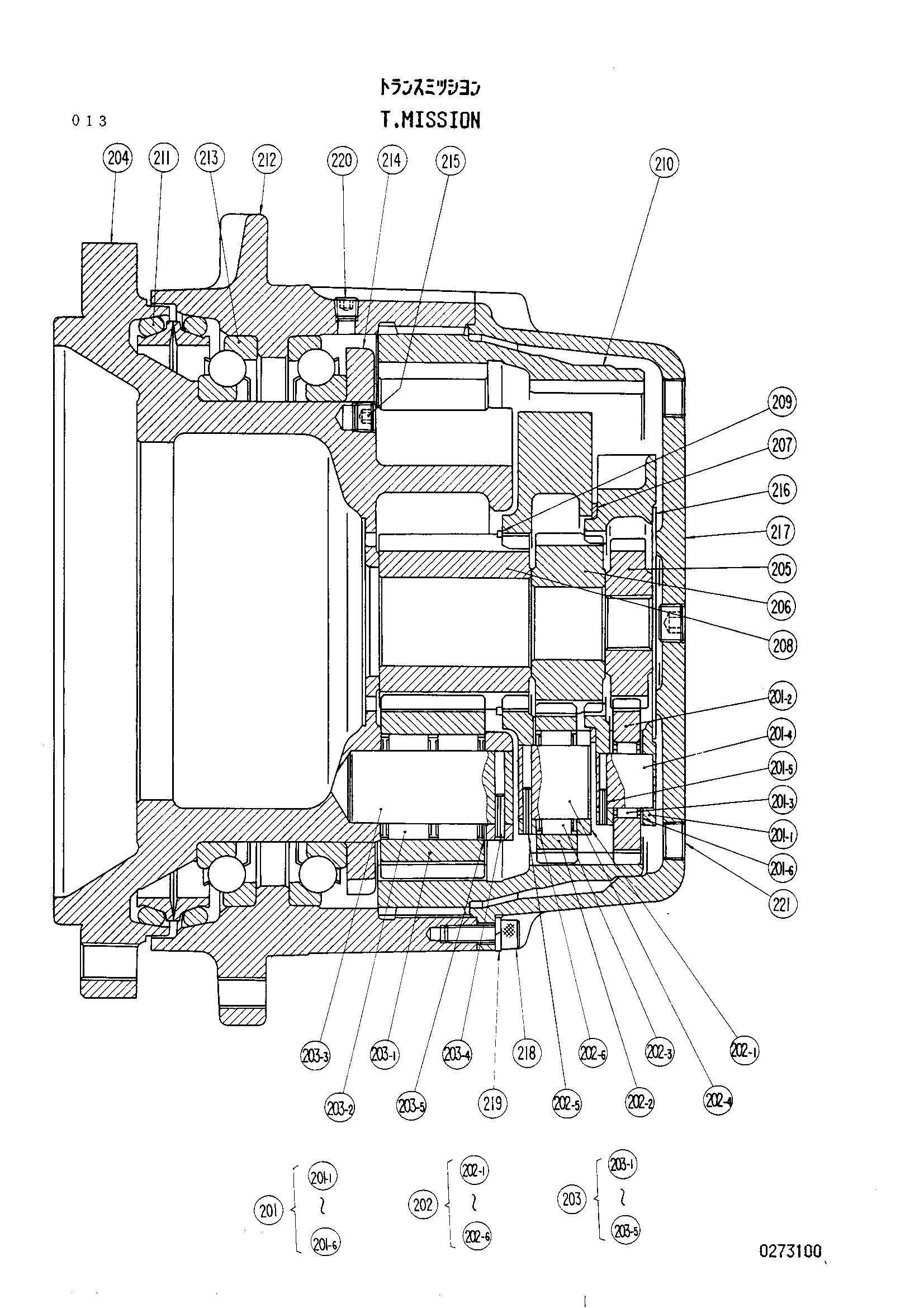

Заводская схема «Ходовой трансмиссия» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4179270 | Трансмиссия | 1 | |
| 201 | 0273101 | Держатель | 1 |
| 201-1 | 0273102 | Держатель | 1 |
| 201-2 | 0273103 | Планетарная шестерня | 3 |
| 201-3 | 0251504 | Игольчатый подшипник | 3 |
| 201-4 | 0251505 | Вал | 3 |
| 201-5 | 4116305 | Пружинный штифт | 3 |
| 201-6 | 0251506 | Упорная шайба | 6 |
| 202 | 0251507 | Держатель | 1 |
| 202-1 | 0251508 | Держатель | 1 |
| 202-2 | 0251509 | Шестерня планетар | 4 |
| 202-3 | 0251510 | Игольчатый подшипник | 4 |
| 202-4 | 0251511 | Вал | 4 |
| 202-5 | 4105691 | Пружинный штифт | 4 |
| 202-6 | 0251512 | Упорная шайба | 8 |
| 203 | 0251513 | Шестерня планетар | 1 |
| 203-1 | 0251514 | Шестерня планетар | 3 |
| 203-2 | 0251515 | Игольчатый подшипник | 6 |
| 203-3 | 0251516 | Вал | 3 |
| 203-4 | 4105691 | Пружинный штифт | 3 |
| 203-5 | 0251512 | Упорная шайба | 6 |
| 205 | 0273104 | Шестерня привод | 1 |
| 206 | 0251518 | Солнечная шестерня | 1 |
| 207 | 0251519 | Упорная пластина | 1 |
| 208 | 0251520 | Солнечная шестерня | 1 |
| 209 | 0251521 | Кольцо ретаинин | 1 |
| 210 | 0251522 | Кольцо | 1 |
| 211 | 0251523 | Уплотнение | 1 |
| 213 | 0251524 | Подшипник | 2 |
| 214 | 0251525 | Гайка | 1 |
| 215 | 94-2012 | Пробка | 3 |
| 216 | 0251526 | Упорная пластина | 1 |
| 216 | 0251527 | Упорная пластина | 1 |
| 216 | 0251528 | Упорная пластина | 1 |
| 217 | 0251529 | Крышка | 1 |
| 218 | 0158855 | Болт с внутренним шестигранником | 16 |
| 219 | 4070478 | Пружинная шайба | 16 |
| 220 | 94-2011 | Пробка | 1 |
| 221 | 0113504 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
