Масляный радиатор трубопроводы — HITACHI UH073

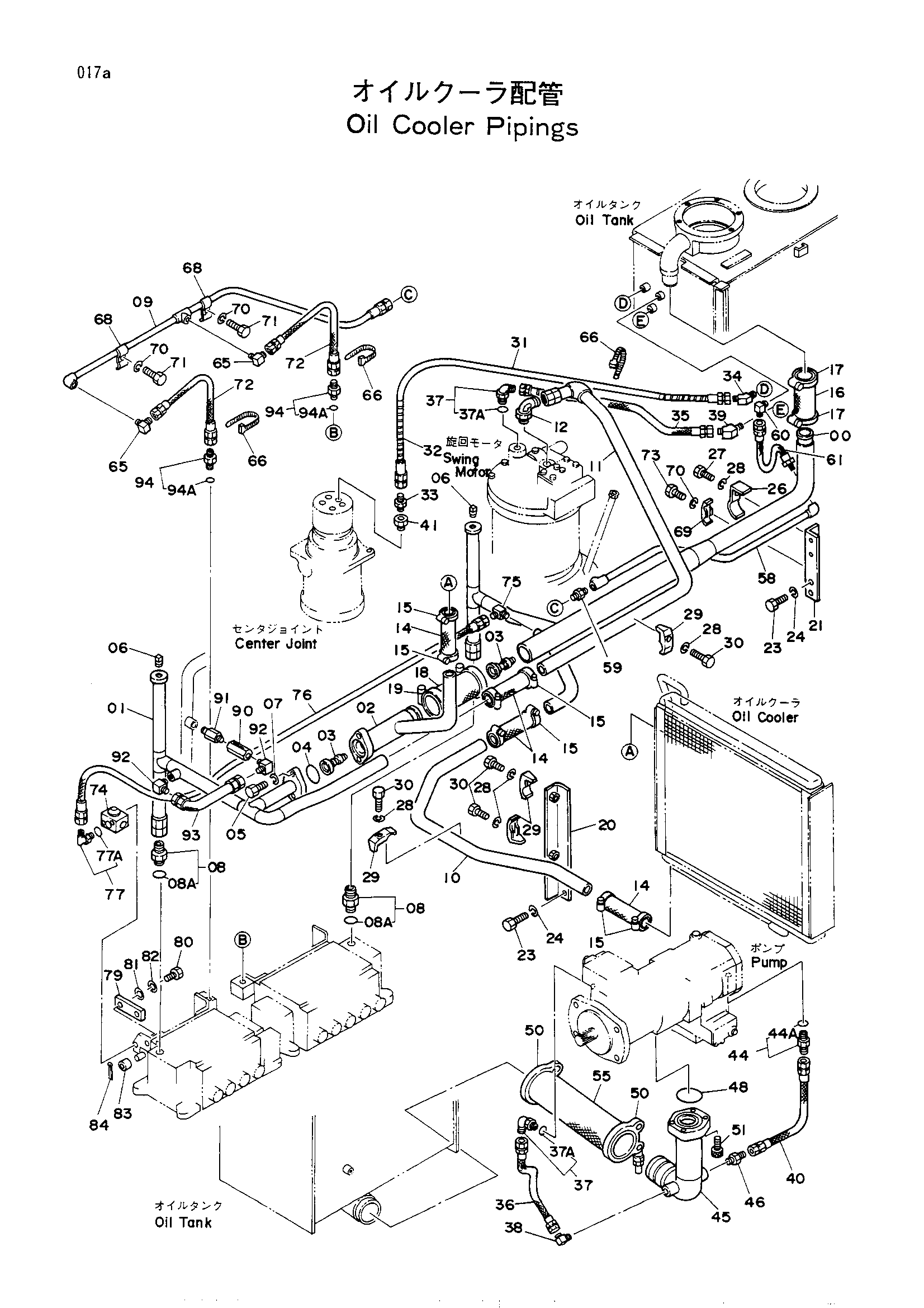

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8032240 | Обратная трубка | 1 |
| 01 | 8033096 | Обратная трубка | 1 |
| 02 | 9720937 | Обратная трубка | 1 |
| 03 | 4113029 | Клапан | 2 |
| 04 | A811060 | Уплотнительное кольцо | 1 |
| 05 | J901245 | Болт | 2 |
| 06 | 94-2022 | Пробка | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | 4042041 | Адаптер | 2 |
| 08A | 4510188 | Уплотнительное кольцо | 1 |
| 09 | 9720939 | Трубка | 1 |
| 10 | 4141185 | Обратная трубка | 1 |
| 11 | 8032480 | Трубка | 1 |
| 12 | 4102104 | Угловой штуцер | 1 |
| 14 | 4125486 | Резиновый шланг | 4 |
| 15 | 4505385 | Хомут шланга | 8 |
| 16 | 4037892 | Шланг | 1 |
| 17 | 4504199 | Хомут шланга | 2 |
| 18 | 4169588 | Резиновый шланг | 1 |
| 19 | 4507512 | Хомут шланга | 2 |
| 20 | 9717552 | Опора | 1 |
| 21 | 9717530 | Опора | 1 |
| 23 | J901225 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 26 | 4053697 | Хомут трубки | 1 |
| 27 | J901270 | Болт | 1 |
| 28 | A590912 | Пружинная шайба | 5 |
| 29 | 4053598 | Хомут трубки | 4 |
| 30 | J901265 | Болт | 4 |
| 31 | 4003812 | Шланг | 1 |
| 32 | 4044420 | Защитный кожух | 3 |
| 33 | 94-1302 | Адаптер | 1 |
| 34 | 94-1502 | Угловой штуцер | 1 |
| 35 | 4102060 | Шланг | 1 |
| 36 | 4054361 | Шланг | 1 |
| 37 | 4037760 | Угловой штуцер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 94-1403 | Угловой штуцер | 1 |
| 39 | 94-1503 | Угловой штуцер | 1 |
| 40 | 4078031 | Шланг | 1 |
| 41 | 94-1602 | Переходник | 1 |
| 44 | 4042032 | Адаптер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 8030410 | Трубка | 1 |
| 46 | 94-1303 | Адаптер | 1 |
| 48 | A811075 | Уплотнительное кольцо | 1 |
| 50 | 4152704 | Хомут шланга | 2 |
| 51 | M341245 | Болт с внутренним шестигранником | 4 |
| 55 | 4120310 | Резиновый шланг | 1 |
| 58 | 9720941 | Трубка | 1 |
| 59 | 94-1301 | Адаптер | 1 |
| 60 | 94-1402 | Угловой штуцер | 1 |
| 61 | 4149520 | Шланг | 1 |
| 65 | 94-1401 | Угловой штуцер | 2 |
| 66 | 4055312 | Зажим | 3 |
| 68 | 4001156 | Хомут трубки | 2 |
| 69 | 4053593 | Хомут трубки | 1 |
| 70 | A590910 | Пружинная шайба | 3 |
| 71 | J901035 | Болт | 2 |
| 72 | 4061873 | Шланг | 2 |
| 73 | J901040 | Болт | 1 |
| 73 | J901045 замена: J901040 | Болт | 1 |
| 74 | 4135337 | Клапан выключатель | 1 |
| 75 | 94-1401 | Угловой штуцер | 1 |
| 76 | 4030805 | Резиновый шланг | 1 |
| 77 | 4112300 | Угловой штуцер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4175785 | Седло винта | 1 |
| 80 | J900665 | Болт | 2 |
| 81 | A590106 | Шайба | 2 |
| 82 | A590906 | Пружинная шайба | 2 |
| 83 | 4134871 | Ролик | 1 |
| 84 | A762013 | Шплинт | 1 |
| 90 | 4082666 | Обратный клапан | 1 |
| 91 | 94-1902 | Адаптер | 1 |
| 92 | 94-1402 | Угловой штуцер | 2 |
| 93 | 4157622 | Шланг | 1 |
| 94 | 4042030 | Адаптер | 2 |
| 94A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
