Ходовой трубопроводы — HITACHI UH073

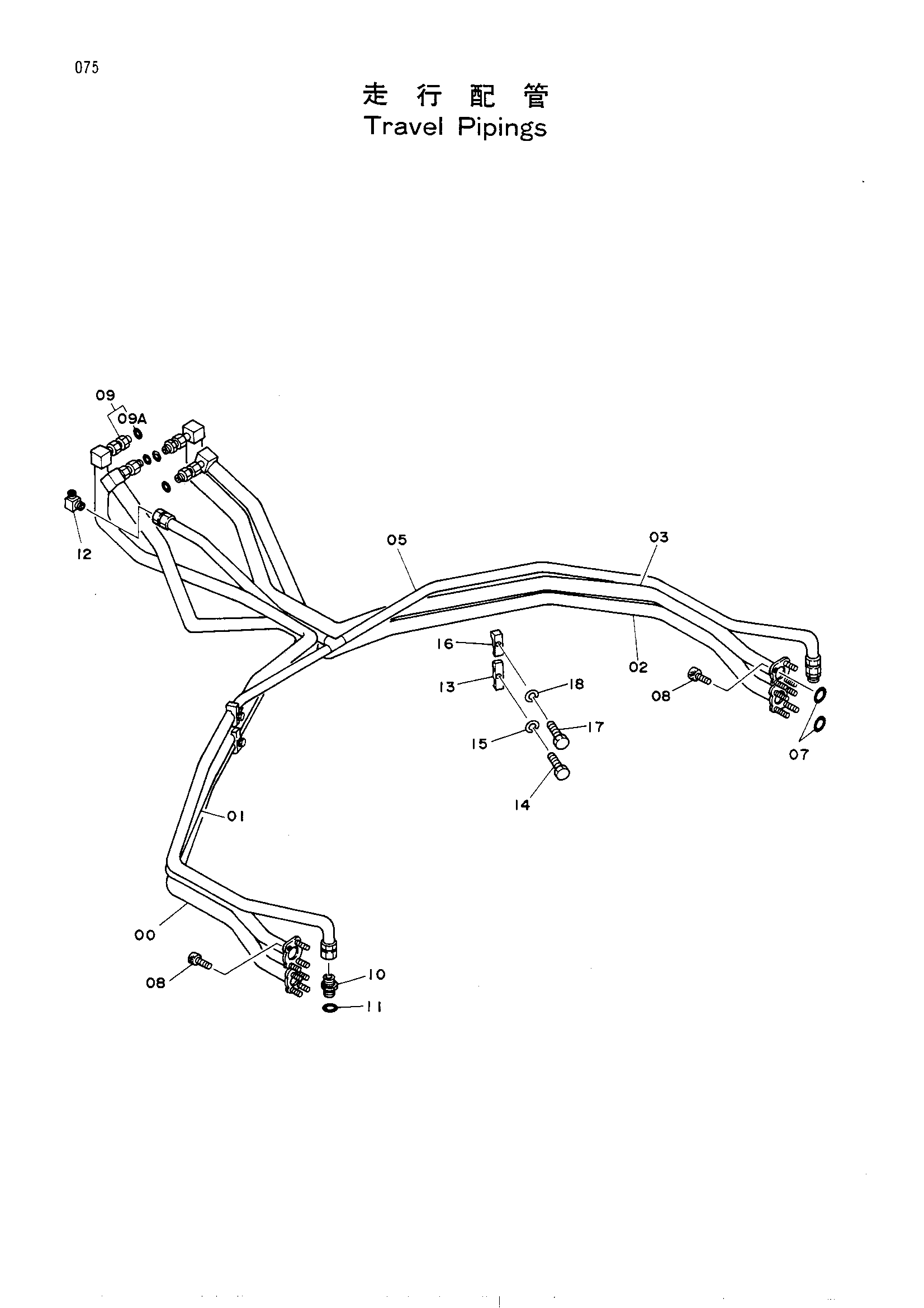

Заводская схема «Ходовой трубопроводы» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8030384 | Трубка | 1 |
| 01 | 8030386 | Трубка | 1 |
| 02 | 8030385 | Трубка | 1 |
| 03 | 8030387 | Трубка | 1 |
| 05 | 8030383 | Трубка дренажный | 1 |
| 07 | A811030 | Уплотнительное кольцо | 4 |
| 08 | M341032 | Болт с внутренним шестигранником | 16 |
| 09 | 4042033 | Адаптер | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4097109 | Адапер S | 2 |
| 11 | 954493 | Уплотнительное кольцо | 2 |
| 12 | 94-1402 | Угловой штуцер | 1 |
| 13 | 4053597 | Хомут трубки | 2 |
| 14 | J901255 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | 4138227 | Хомут трубки | 2 |
| 17 | J901040 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
