Двигатель — HITACHI UH073

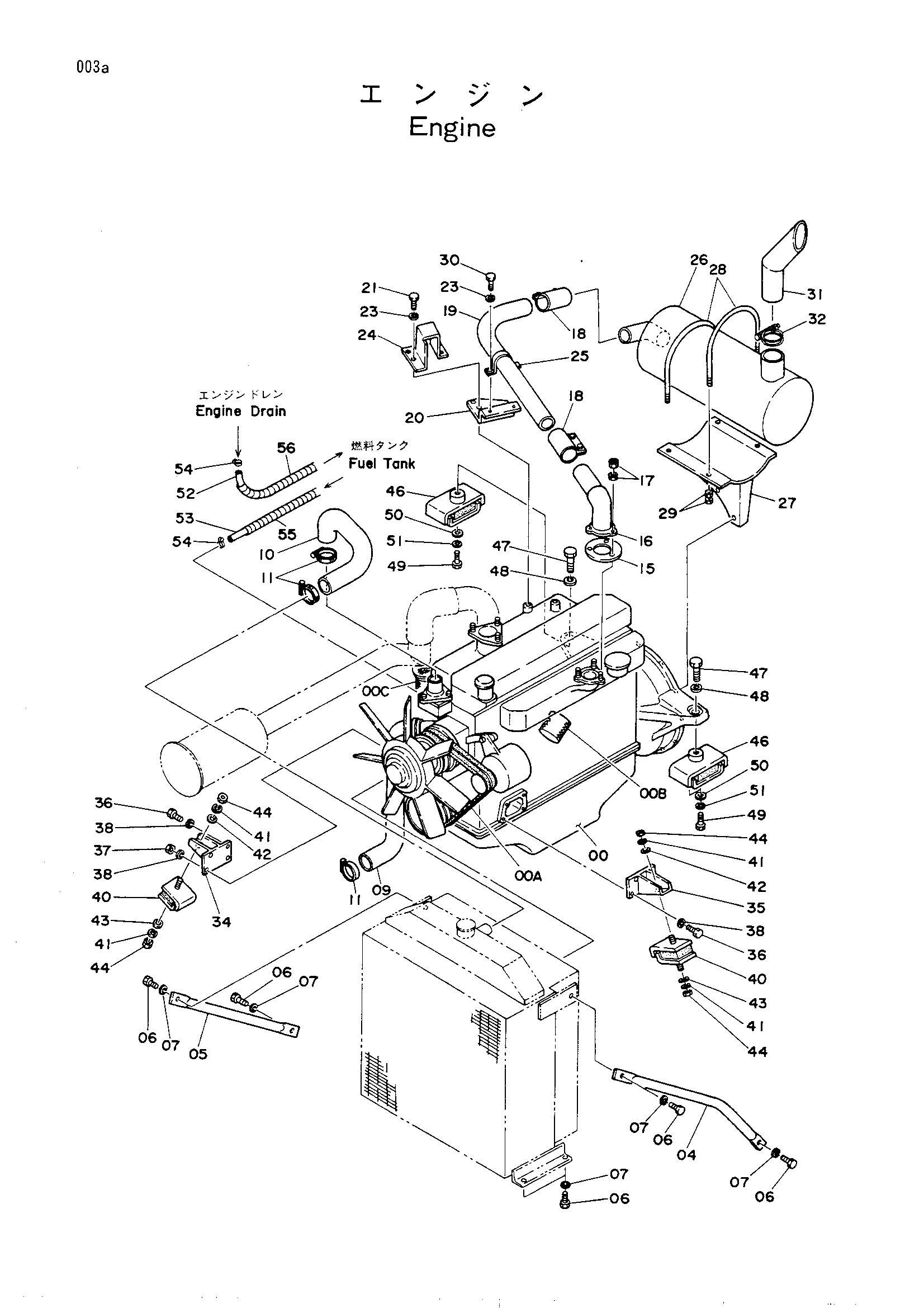

Заводская схема «Двигатель» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4162090 замена: 4180719	Двигатель	1
00	4162090 замена: 4183902	Двигатель	1
00	4183902	Двигатель	1
00A	4150333	Ремень вентилятор(1=2пеаке)	1
00B	4092039	Масляный фильтр	1
00B	4178801	Масляный фильтр	1
00C	4041298	Топливный фильтр	1
00C	4178800	Топливный фильтр	1
04	3022515	Стойка	1
05	4129203	Стойка	1
06	J931635	Болт	8
07	A590916	Пружинная шайба	8
09	2015114	Водяной шланг	1
10	3022483	Водяной шланг	1
11	4504199	Хомут шланга	4
15	4045417	Прокладка	1
16	2015115	Выпускная труба	1
17	M521008	Гайка	6
18	4108009	Лента	2
19	3022482	Выпускная труба	1
20	9717663	Кронштейн	1
21	M111016	Болт	2
23	A590910	Пружинная шайба	6
24	9720703	Защитный кожух	1
25	4053865	Хомут трубки	1
26	4125488	Глушитель	1
27	8030296	Кронштейн	1
28	4035493	U-образный болт	2
29	M501008	Гайка	8
30	M111020	Болт	4
31	9715126	Выпускная труба	1
32	4078982	Хомут	1
34	8021977	Кронштейн	1
35	8021976	Кронштейн	1
36	M111025	Болт	7
37	M511008	Гайка	1
38	A590910	Пружинная шайба	8
40	4123994	Резиновая прокладка	2
41	A590914	Пружинная шайба	4
42	A590114	Шайба	2
43	4114404	Шайба	2
44	J951014	Гайка	4
46	4127808	Резиновая прокладка	2
47	J931865	Болт	2
48	A590918	Пружинная шайба	2
49	J931635	Болт	4
50	4114405	Шайба	4
51	A590916	Пружинная шайба	4
52	4149679 замена: 4189734	Топливный шланг	1
52	4189734	Топливный шланг	1
53	4152504 замена: 4189733	Топливный шланг	1
53	4189733	Топливный шланг	1
54	4514700	Зажим шланг	4
55	4192590	Трубка	1
56	4192589	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
