Поршень насос — HITACHI UH073

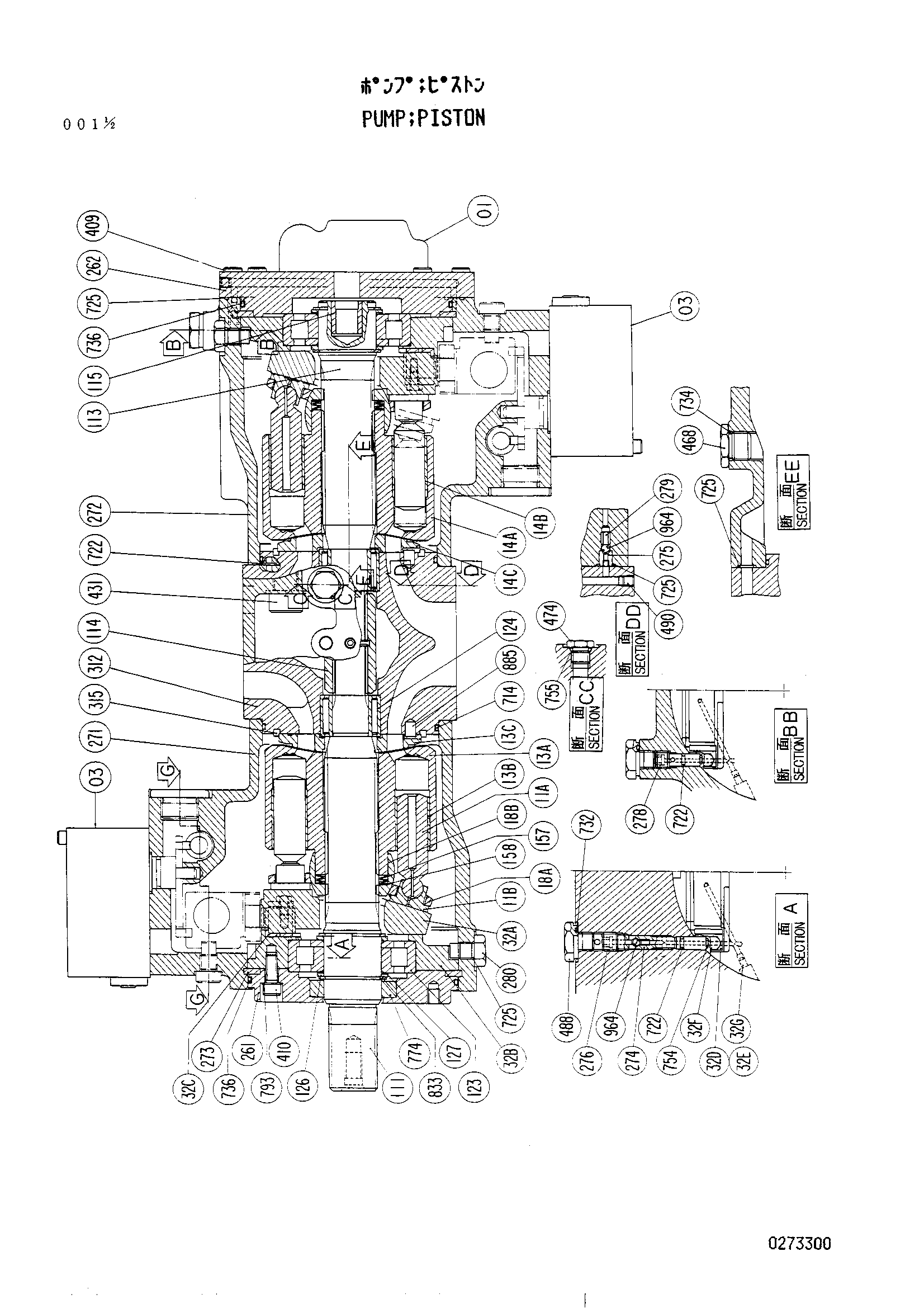

Заводская схема «Поршень насос» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4162092 | Поршневой насос | 1 | |
| 01 | 4179264 | Шестерённый насос | 1 |
| 03 | 4179263 | Клапан | 2 |
| 11 | 0263001 | Поршень в сборе | 18 |
| 13 | 0263002 | Гидроцилиндр. в сборе (правый) | 1 |
| 14 | 0263003 | Гидроцилиндр. в сборе (левый) | 1 |
| 18 | 0263004 | Фиксатор в сборе | 2 |
| 32 | 0263005 | Пластина в сборе (правый) | 1 |
| 83 | 0210728 | Втулка | 2 |
| 111 | 0263006 | Вал (F) | 1 |
| 113 | 0273301 | Вал (правый) | 1 |
| 114 | 0263008 | Муфта | 1 |
| 115 | 0210701 | Втулка | 1 |
| 123 | 0175205 | Подшипник. ролл | 2 |
| 124 | 0263009 | Игольчатый подшипник | 2 |
| 126 | 0175207 | Регулировочная шайба | 2 |
| 127 | 0175208 | Проставка | 4 |
| 157 | 0263010 | Пружина флусх | 8 |
| 158 | 0263011 | Регулировочная шайба | 2 |
| 261 | 0263012 | Крышка передний | 1 |
| 271 | 0273302 | Корпус (F) | 1 |
| 272 | 0273303 | Корпус (правый) | 1 |
| 273 | 0263015 | Фиксатор | 2 |
| 274 | 0210707 | Трубка | 1 |
| 275 | 0175224 | Сиденье | 3 |
| 276 | 0210717 | Ограничитель | 1 |
| 278 | 0195121 | Трубка | 1 |
| 279 | 0210708 | Ограничитель | 3 |
| 280 | 0218815 | Болт | 2 |
| 312 | 0263016 | Блок клапан | 1 |
| 315 | 0263017 | Кольцо направляющая | 2 |
| 405 | 0218824 | Болт с внутренним шестигранником | 8 |
| 409 | 0130520 | Болт с внутренним шестигранником | 8 |
| 410 | 0130519 | Болт с внутренним шестигранником | 4 |
| 416 | 0102438 | Болт с внутренним шестигранником | 16 |
| 418 | M341040 | Болт с внутренним шестигранником | 4 |
| 431 | 0195126 | Болт с внутренним шестигранником | 8 |
| 468 | 0218825 | Пробка | 3 |
| 474 | 0236014 | Пробка | 4 |
| 475 | 4515021 | Пробка | 2 |
| 488 | 0143509 | Пробка | 2 |
| 490 | 0103302 | Пробка | 28 |
| 527 | 0218827 | Корпус | 2 |
| 531 | 0218828 | Рычаг | 2 |
| 532 | 0273304 | Поршень | 2 |
| 534 | 0218830 | Ограничитель (левый) | 2 |
| 535 | 0263022 | Ограничитель (S) | 2 |
| 543 | 0263023 | Кольцо | 2 |
| 544 | 0195142 | Болт | 2 |
| 545 | 0218834 | Палец 6.5 | 2 |
| 572 | 0218837 | Крышка | 2 |
| 615 | 0218838 | Рычаг | 2 |
| 617 | 0218839 | Палец 5.5 | 2 |
| 620 | 0218840 | Палец | 2 |
| 655 | 0273305 | Пружина | 2 |
| 656 | 0273306 | Пружина | 2 |
| 658 | 0195153 | Пружина | 2 |
| 661 | 0218846 | Золотник | 2 |
| 662 | 0218847 | Линер | 2 |
| 663 | 4057084 | Седло пружины | 2 |
| 667 | 0218849 | Палец поршень | 2 |
| 669 | 0218850 | Поршень | 2 |
| 672 | 0218851 | Крышка | 2 |
| 702 | A811030 | Уплотнительное кольцо | 8 |
| 714 | A811120 | Уплотнительное кольцо | 2 |
| 722 | 4506406 | Уплотнительное кольцо | 6 |
| 725 | 4506320 | Уплотнительное кольцо | 11 |
| 732 | 4506416 | Уплотнительное кольцо | 4 |
| 733 | 4506420 | Уплотнительное кольцо | 4 |
| 734 | 4506424 | Уплотнительное кольцо | 3 |
| 736 | A811145 | Уплотнительное кольцо | 2 |
| 754 | 4506403 | Уплотнительное кольцо | 2 |
| 755 | 957366 | Уплотнительное кольцо | 5 |
| 774 | 0175237 | Масляное уплотнение | 1 |
| 793 | 0175238 | Уплотнительная шайба | 6 |
| 801 | 0100095 | Гайка | 2 |
| 810 | M581815 | Нутто | 4 |
| 833 | 962002 | Стопорное кольцо | 4 |
| 885 | 0175240 | Палец | 2 |
| 924 | 0218852 | Винт | 2 |
| 927 | 0175281 | Установочный винт | 4 |
| 964 | 0221509 | Стальной шарик | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
