Ходовой гидромотор — HITACHI UH073

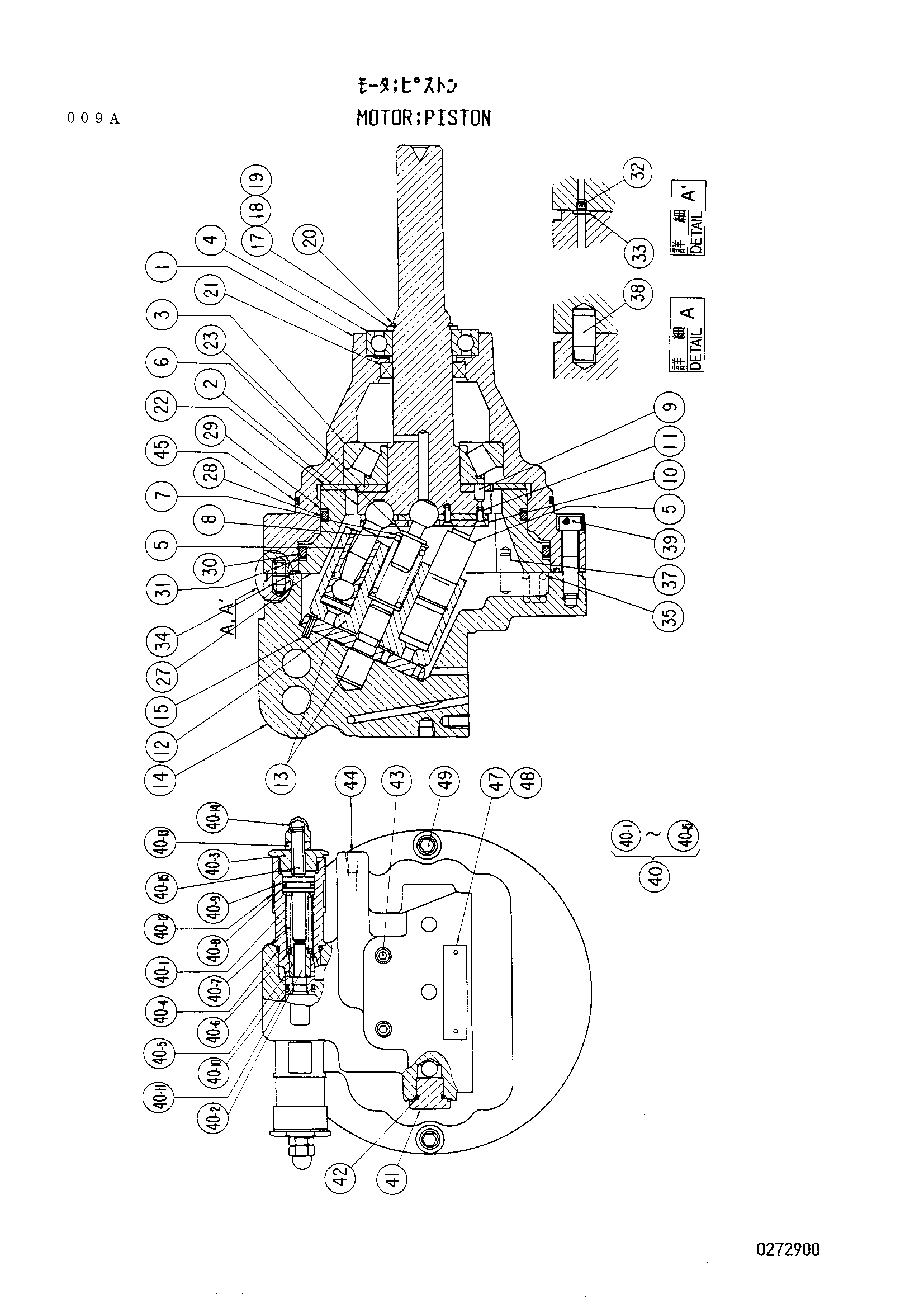

Заводская схема «Ходовой гидромотор» для HITACHI UH073. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4179268 | Гидромотор поршень | 1 | |
| 2 | 0251301 | Вал | 1 |
| 3 | 0177902 | Подшипник ролл | 1 |
| 4 | 0251302 | Шариковый подшипник | 1 |
| 6 | 0124006 | Шток пусх | 1 |
| 7 | 0124007 | Седло пружины | 2 |
| 8 | 0251303 | Пружина | 1 |
| 9 | 0251304 | Палец | 2 |
| 11 | 0251305 | Винт | 14 |
| 13 | 0251306 | Пластина клапан | 1 |
| 15 | 988975 | Пружинный штифт | 1 |
| 17 | 0251307 | Втулка | 1 |
| 18 | 0251308 | Регулировочная шайба | 3 |
| 19 | 0251309 | Регулировочная шайба | 3 |
| 20 | 0251310 | Кольцо ретаинин | 1 |
| 21 | 0251311 | Масляное уплотнение | 1 |
| 22 | 0272901 | Диск | 1 |
| 23 | 0251313 | Держатель | 1 |
| 27 | 0251314 | Поршень | 1 |
| 28 | 4058180 | Уплотнительное кольцо | 1 |
| 29 | 498627 | Опорное кольцо | 1 |
| 30 | 0251315 | Уплотнительное кольцо | 1 |
| 31 | 0251316 | Опорное кольцо | 1 |
| 33 | 4506409 | Уплотнительное кольцо | 1 |
| 34 | 0158847 | Уплотнительное кольцо | 1 |
| 35 | 0272902 | Пружина | 8 |
| 37 | 0251318 | Палец | 2 |
| 38 | 0251319 | Палец | 2 |
| 39 | 0251320 | Болт с внутренним шестигранником | 14 |
| 40 | 4179331 | Предохранительный клапан | 2 |
| 40-4 | 4506429 | Уплотнительное кольцо | 1 |
| 40-8 | 4506420 | Уплотнительное кольцо | 1 |
| 40-9 | 4027959 | Опорное кольцо | 1 |
| 40-10 | 4506418 | Уплотнительное кольцо | 1 |
| 40-11 | 4033725 | Опорное кольцо | 2 |
| 41 | 0251321 | Пробка | 2 |
| 42 | 954493 | Уплотнительное кольцо | 2 |
| 43 | 94-2011 | Пробка | 2 |
| 44 | 94-2010 | Пробка | 1 |
| 45 | 0251322 | Уплотнительное кольцо | 1 |
| 49 | 0148804 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH073 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
